Gleichrichterdiode DRD990D22 990A 2200V Dynex Ersatz

Dynex-Teilenummer	DRD990D22
Durchschnittlicher Durchlassstrom, I_F(AV)M (T_C)	990А (100ºC)
Spannung, V_RRM	2200 V
Gehäuse, Abmessungen ØDxØdxH	Gehäuse D 47x29x14.5 mm
Datenblatt
Ersatz AS ENERGI^TM	ADR990D22
In den Warenkorb	on request + –

Gleichrichterdiode ADR990D22 AS ENERGI^TM ist ein Ersatz-, Analog-, alternatives und gleichwertiges Halbleiterbauelement für die Normal-Recovery-Gleichrichterdiode DRD990D22 von Dynex Semiconductor. Durchschnittlicher Durchlassstrom I_FAV – 990 Ampere, wiederholte Spitzensperrspannung V_RRM – 2200V.

Eigenschaften von Normal-Recovery-Dioden: optimiert für Netzfrequenz; geringe Durchlassverluste; hohe Sperrspannungen und hohe Stromtragfähigkeiten; Presspack-Standard-Keramikgehäuse; ausgelegt für Hochleistungsanwendungen in Industrie und Energieübertragung. Ihre Hauptanwendungen sind Gleichrichter für große Wechselstromantriebe, Aluminiumschmelzen und andere Metallveredelungsprozesse sowie Bahnstromversorgung. Luft- und Wasserkühlkörper zur Diodenkühlung sind ebenfalls auf Bestellung erhältlich.

"Luftgekühlte Kühlkörper O-Serie für Scheibengeräte", "Luftkühlkörper Serie SF", "Wasserkühlkörper Serie SS" zur Kühlung von Thyristoren und Dioden sind ebenfalls auf Bestellung erhältlich.

Gleichrichterdioden AS ENERGI^TM haben folgende Merkmale: industriestandardmäßiges Gehäuse; geringe statische und dynamische Verluste, hohe Werte von V_RRM/V_RSM, umfangreiche Erfahrungen beim Einsatz der Bauteile in verschiedenen Industriezweigen, Spannungsbereich von 100 bis 9000 V und Stromstärken von 100 bis 7500 A, hohe Beständigkeit gegen thermische und elektrische Zyklen.

Die technischen Spezifikationen und Parameter von DRD990D22 und Ersatz ADR990D22, das Datenblatt-PDF, die Maßzeichnung und die Abmessungen sind weiter unten aufgeführt.

Unser Unternehmen gewährt eine Qualitätsgarantie für Gleichrichterdioden von 2 Jahren ab Kaufdatum. Beim Lieferumfang der Dioden stellen wir bei Bedarf technischen Pass und Konformitätszertifikat zur Verfügung.

Der Endpreis für Gleichrichterdioden hängt von der Spannungs-Klasse, Menge, Lieferbedingungen, Hersteller, Ursprungsland und Zahlungsart ab.

Allgemeine Spezifikationen der Gleichrichterdiode Dynex und Ersatztypen:

Dioden-Spezifikationen		DRD990D22
Maximal zulässiger durchschnittlicher Durchlassstrom (Gehäusetemperatur)	I_F(AV)M (T_C)	990 A (100ºC)
Max. wiederholte Spitzensperrspannung	V_RRM	2200 V
Spitzen-Einschaltstrom	I_FSM	12.5 kA
Sicherheitsfaktor	I²t	0.78 MA²·s
Spitzendurchlassspannung	V_FM	1.6 V
Spitzen-Durchlassstrom	I_FM	1500 A
Wärmewiderstand, Übergang zu Gehäuse	R_th(j-c)	35 ºC/kW
Klemmkraft	F_m	8 - 12 kN
Gewicht	W	0.24 kg
Gehäuse (Bauform)	typ	D
Abmessungen	ØDxØdxH	47x29x14.5 mm
Ersatz AS ENERGI^TM	typ	ADR990D22
Datenblatt	PDF

Leitfaden zur Artikelkennzeichnung für Gleichrichterdioden:

990

A	–	AS ENERGI^TM
DR	–	Produktgruppe: Gleichrichterdiode (Normal-Recovery-Dioden).
990	–	Durchschnittlicher Durchlassstrom I_F(AV), Amp.
D	–	Gehäuse (Bauform).
22	–	Spannungsklasse V_RRM / 100.

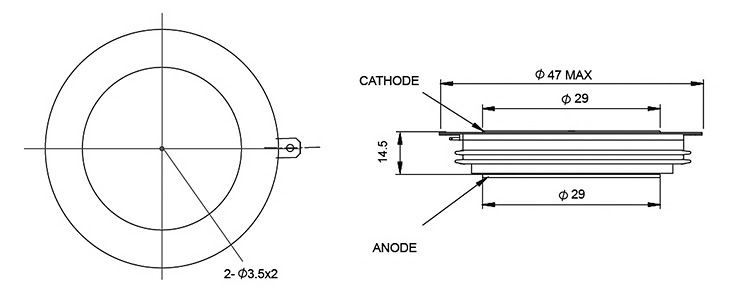

Abmessungen der Gleichrichterdiode DRD990D22 und des Ersatzes ADR990D22:

Gehäuse D

Polung (Anode, Kathode) von Leistungs-Scheibengleichrichterdioden:
