AS ENERGISchneller Thyristor Ersatz von Powerex
Schneller Thyristor Powerex AS ENERGITM in Scheibenbauweise und schnell schaltende Halbleiterbauelemente in Bolzenbauweise. Schnelle Thyristoren erfüllen Anforderungen wie einen erhöhten di/dt-Widerstand, geringe Schaltverluste und kurze Ein- und Ausschaltzeiten. Regulierung und Umwandlung von Gleich- und Wechselströmen zu 2100A in Stromkreisen mit Spannungen zu 2000V.
Die Anode und die Kathode des schnellen Thyristors (Polarität) werden durch das Symbol auf dem Gehäuse bestimmt.
Zur Kühlung während des Betriebs von Leistungsthyristoren werden diese mit Kühlern (Kühlkörpern) ausgestattet. Je nach der erzeugten Wärmemenge und den Arbeitsbedingungen der Halbleiter werden entweder natürlich Luftstromkühlung oder gezwungen Kühlung verwendet werden kann. Bei der Montage ist die erforderliche Spannkraft Fm die für jeden Typ von Thyristorpaket spezifisch sind (in der Parametertabelle angegeben), müssen bereitgestellt werden.
Schnelle Thyristoren können für den Einsatz in gemäßigten, kalten und tropischen Klimazonen hergestellt werden. Schnelle Thyristoren des Scheibentyps Powerex werden in verschiedenen Stromrichtern (z. B. Schmelzöfen) eingesetzt, wo ein schnelles Schalten und Steuern von Strömen erforderlich ist.
Spezifikationen und Parameter, Datenblätter PDF, Abmessungen, Zeichnungen, Gehäusediagramme Thyristoren, empfohlen Kühler sind unten aufgeführt.
Unser Unternehmen bietet eine Qualitätsgarantie für schnelle Thyristoren Powerex von 2 Jahren ab dem Kaufdatum. Bei der Lieferung von Thyristoren, falls erforderlich, bieten wir technischen Pass und Konformitätsbescheinigung.
Der Endpreis für schnelle Scheiben-Thyristoren Powerex hängt von der Klasse, der Menge, den Lieferbedingungen, dem Hersteller, dem Herkunftsland und der Zahlungsart ab.
Bei Fragen zum Erwerb von SCR-Thyristoren, Dioden, Modulen senden Sie eine E-Mail-Anfrage an:
Und wir unterbreiten Ihnen ein kommerzielles Angebot für die Lieferung.
Bei großen Stückzahlen erstellen wir einen individuellen Preis!!!
Wir sind offen für die Herstellung von Produkten in unseren Produktionsstätten nach Ihren Wünschen und technischen Aufgabenstellungen.
Allgemeine Spezifikationen für schnelle Thyristoren Powerex
| Typ | VRRM | IF(AV) (TC) |
ITSM | tq | RthJC | Spannkraft Montagedrehmoment |
Umriss | Abmessungen ØDxØdxH |
Ersatz AS ENERGITM |
Datenblatt |
| V | A | A | µs | °C/W | mm | |||||
| Schnelle Thyristoren Typ Bolzen Bis zu 1400V |
||||||||||
| T507-14-40 | 1400 | 40 (70) | 1 | 10 to 50 | 0.28 | 15 Nm | T50 | 0.500-20 UNF-2A | A-T507-14-40 |
|
| T507-14-70 | 1400 | 70 (70) | 1.2 | 10 to 50 | 0.28 | 15 Nm | T50 | 0.500-20 UNF-2A | A-T507-14-70 |
|
| T507-14-80 | 1400 | 80 (70) | 1.4 | 10 to 50 | 0.28 | 15 Nm | T50 | 0.500-20 UNF-2A | A-T507-14-80 |
|

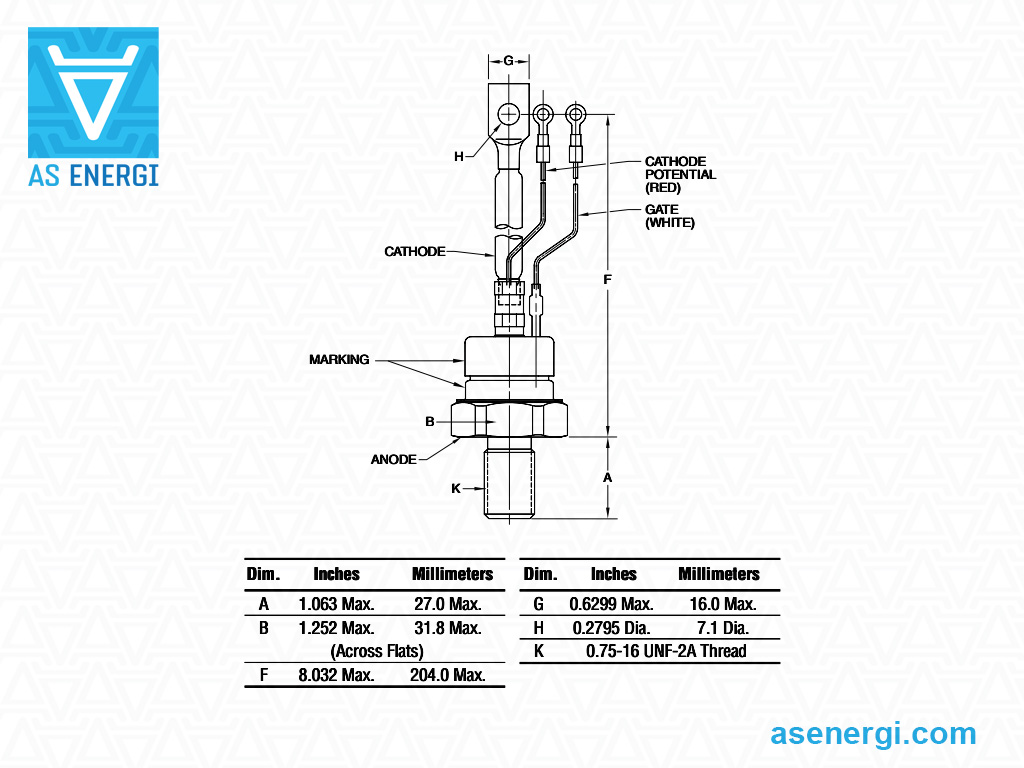

| T607-12-13 | 1200 | 125 (70) | 3.5 | 10 to 50 | 0.13 | 33 Nm | T60 | 0.75-16 UNF-2A | A-T607-12-13 |
|
| T607-12-15 | 1200 | 150 (70) | 4 | 10 to 50 | 0.13 | 33 Nm | T60 | 0.75-16 UNF-2A | A-T607-12-15 |
|
| T607-12-18 | 1200 | 175 (70) | 4.5 | 10 to 50 | 0.13 | 33 Nm | T60 | 0.75-16 UNF-2A | A-T607-12-18 |
|

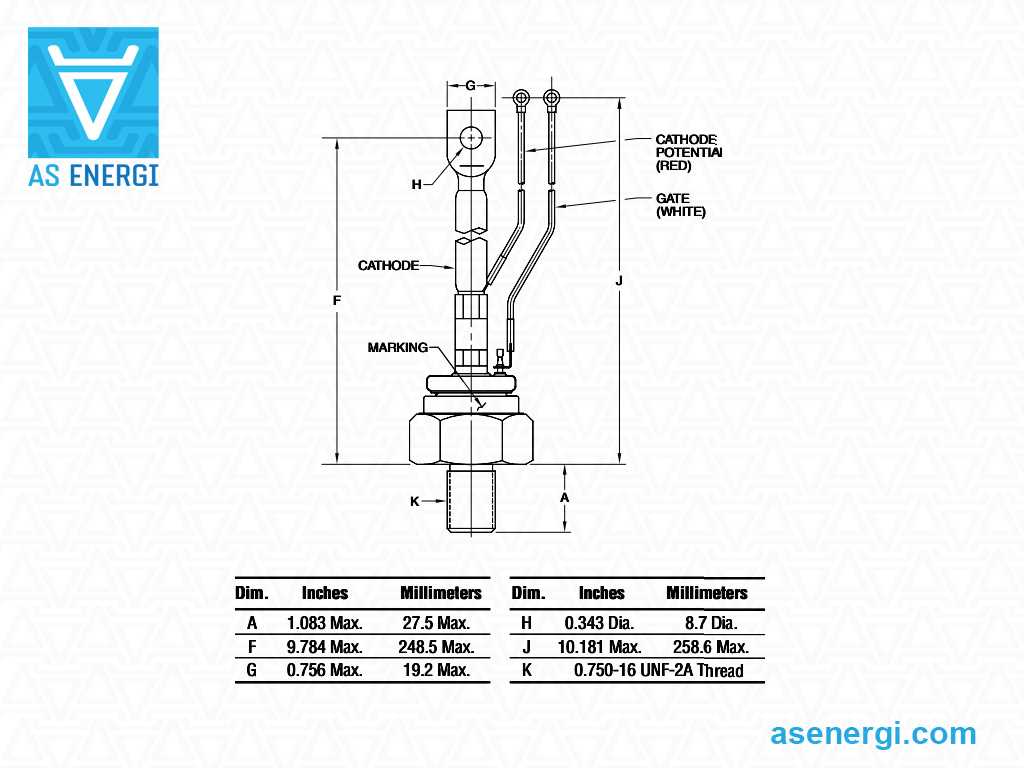

| T707-08-33 | 800 | 325 (70) | 8 | 10 to 50 | 0.1 | 39 Nm | T70 | 0.750-16 UNF-2A | A-T707-08-33 |
|
| T707-10-28 | 1000 | 275 (70) | 7 | 10 to 50 | 0.1 | 39 Nm | T70 | 0.750-16 UNF-2A | A-T707-10-28 |
|
| T707-12-25 | 1200 | 250 (70) | 7 | 25 to 60 | 0.1 | 39 Nm | T70 | 0.750-16 UNF-2A | A-T707-12-25 |
|
| T707-14-30 | 1400 | 300 (70) | 8 | 25 to 60 | 0.1 | 39 Nm | T70 | 0.750-16 UNF-2A | A-T707-14-30 |
|
| Fast Thyristors Disc Type
Up to 800V |
||||||||||

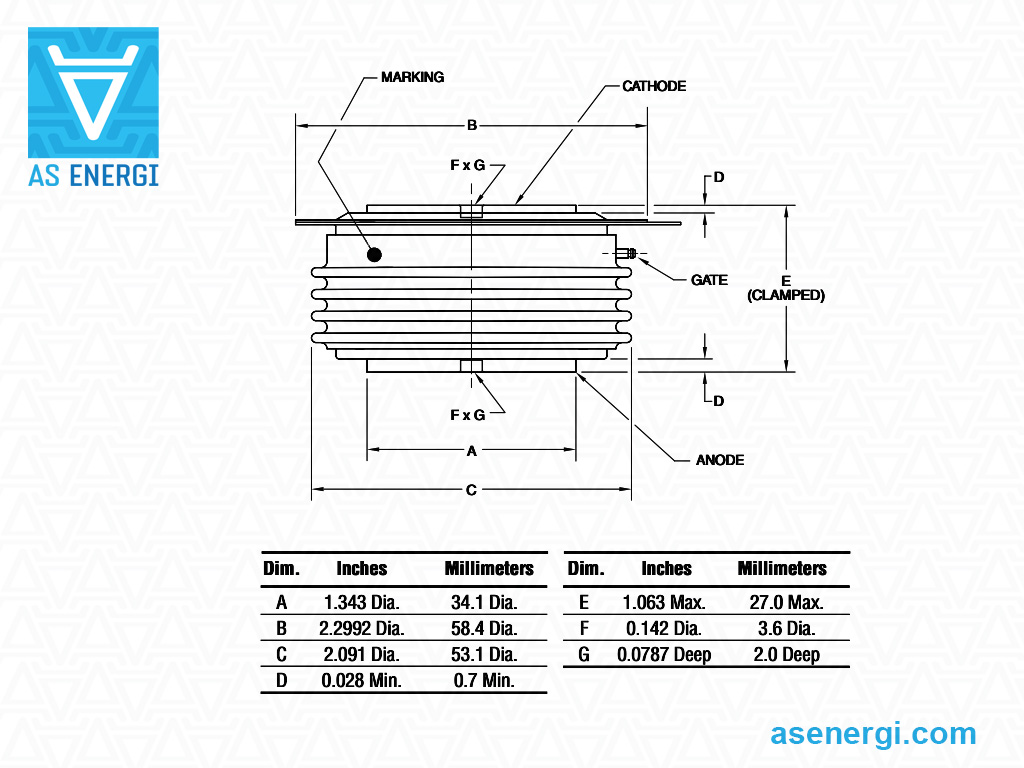

| T727-08-40 | 800 | 400 (70) | 7 | 10 to 50 | 0.06 | 9 to 11 kN | T72 | 58.5x34x27 | A-T727-08-40 |
|
| T727-08-48 | 800 | 475 (70) | 8 | 10 to 50 | 0.06 | 9 to 11 kN | T72 | 58.5x34x27 | A-T727-08-48 |
|

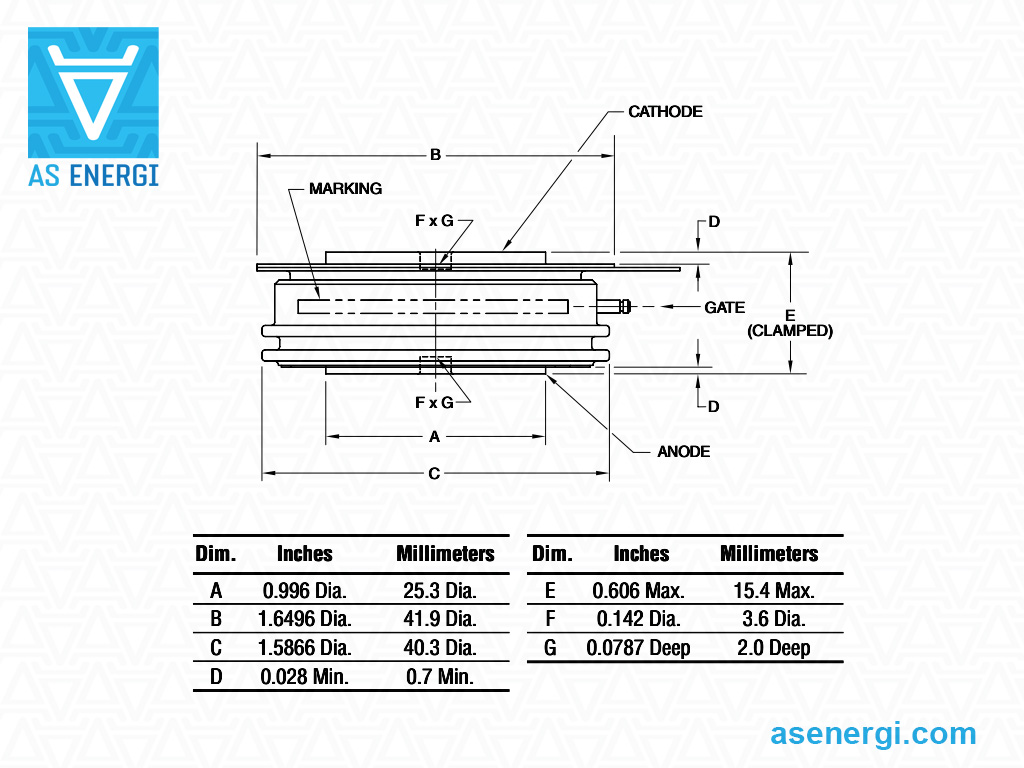

| T7S7-08-55 | 800 | 550 (70) | 8.5 | 10 to 50 | 0.035 | 9 to 11 kN | T7S | 42x25x14.4 | A-T7S7-08-55 |
|
| T72H-08-40 | 800 | 400 (70) | 7 | 10 to 20 | 0.06 | 9 to 11 kN | T72 | 58.5x34x27 | A-T72H-08-40 |
|
| T7S7-08-65 | 800 | 650 (70) | 9.5 | 10 to 50 | 0.035 | 9 to 11 kN | T7S | 42x25x14.4 | A-T7S7-08-65 |
|
| T72H-08-48 | 800 | 475 (70) | 8 | 20 to 40 | 0.06 | 9 to 11 kN | T72 | 58.5x34x27 | A-T72H-08-48 |
|
| T7SH-08-50 | 800 | 500 (70) | 8.5 | 10 to 20 | 0.045 | 9 to 11 kN | T7S | 42x25x14.4 | A-T7SH-08-50 |
|
| T7SH-08-60 | 800 | 600 (70) | 9 | 20 to 40 | 0.045 | 9 to 11 kN | T7S | 42x25x14.4 | A-T7SH-08-60 |
|
| Up to 1400V | ||||||||||

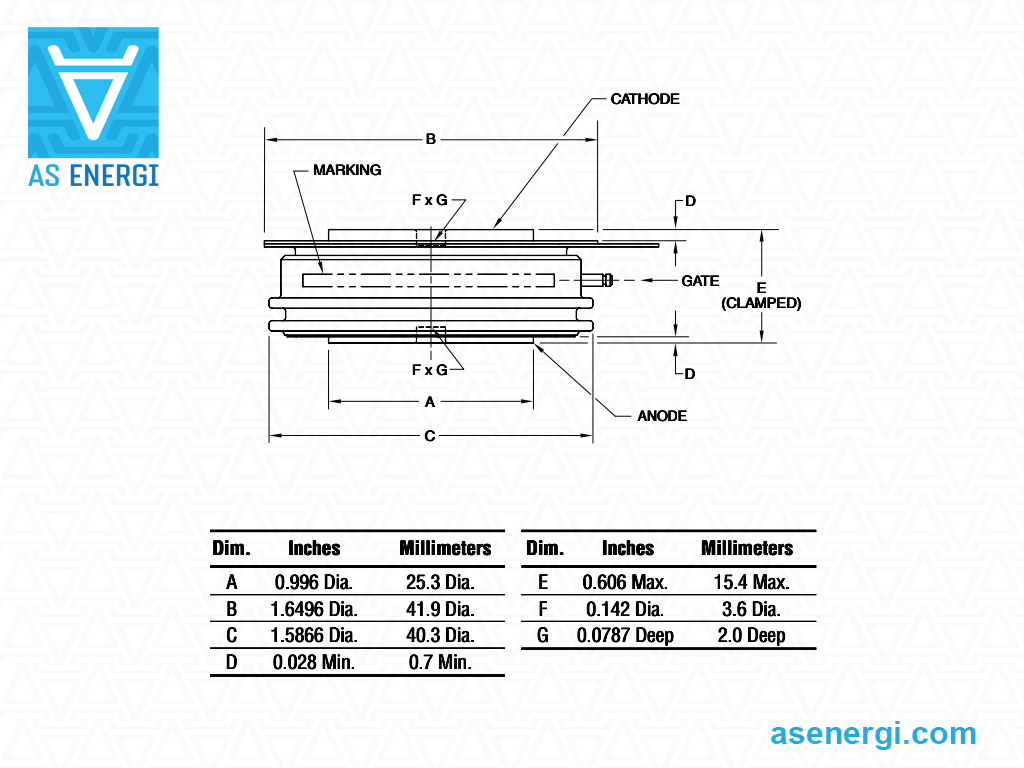

| T7H6-12-49 | 1200 | 515 (85) | 7.6 | 30 | 0.04 | 8.9 to 10.7 kN | T7H | 42x25x15.5 | A-T7H6-12-49 |
|
| T727-14-35 | 1400 | 350 (70) | 7 | 15 to 60 | 0.06 | 9 to 11 kN | T72 | 58.5x34x27 | A-T727-14-35 |
|
| T727-14-45 | 1400 | 450 (70) | 8 | 15 to 60 | 0.06 | 9 to 11 kN | T72 | 58.5x34x27 | A-T727-14-45 |
|
| T7S7-12-50 | 1200 | 500 (70) | 8 | 25 to 60 | 0.035 | 9 to 11 kN | T7S | 42x25x14.4 | A-T7S7-12-50 |
|
| T7S7-12-60 | 1200 | 600 (70) | 9 | 15 to 60 | 0.035 | 9 to 11 kN | T7S | 42x25x14.4 | A-T7S7-12-60 |
|
| T72H-12-35 | 1200 | 350 (70) | 7 | 10 to 50 | 0.06 | 9 to 11 kN | T72 | 58.5x34x27 | A-T72H-12-35 |
|
| T72H-14-45 | 1400 | 450 (70) | 7.5 | 25 to 50 | 0.06 | 9 to 11 kN | T72 | 58.5x34x27 | A-T72H-14-45 |
|
| T7SH-12-40 | 1200 | 400 (70) | 8 | 10 to 50 | 0.045 | 9 to 11 kN | T7S | 42x25x14.4 | A-T7SH-12-40 |
|
| T7SH-14-45 | 1400 | 450 (70) | 8.5 | 25 to 50 | 0.045 | 9 to 11 kN | T7S | 42x25x14.4 | A-T7SH-14-45 |
|

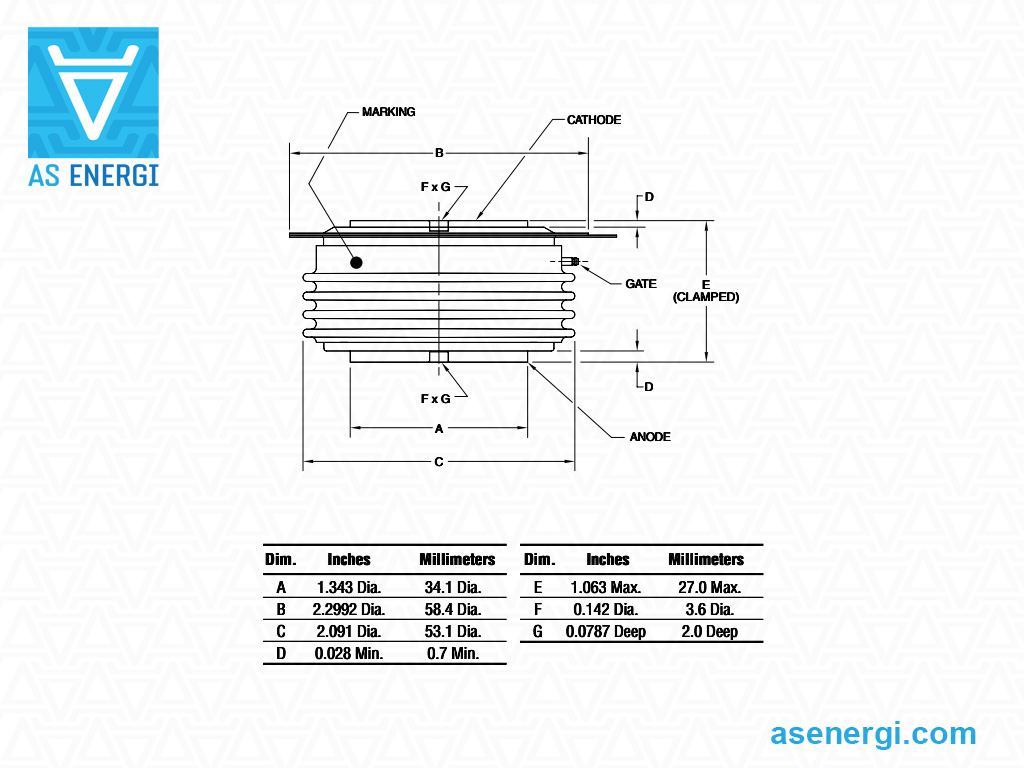

| T826-12-75 | 1200 | 970 (55) | 11.7 | 20 | 0.025 | 13.3 to 17.8 kN | T82 | 58.5x34x27 | A-T826-12-75 |
|
| T82F-12-65 | 1200 | 650 (70) | 8.5 | 15 to 50 | 0.037 | 16 to 18 kN | T82 | 58.5x34x27 | A-T82F-12-65 |
|
| T82F-12-75 | 1200 | 750 (70) | 10 | 25 to 60 | 0.037 | 16 to 18 kN | T82 | 58.5x34x27 | A-T82F-12-75 |
|

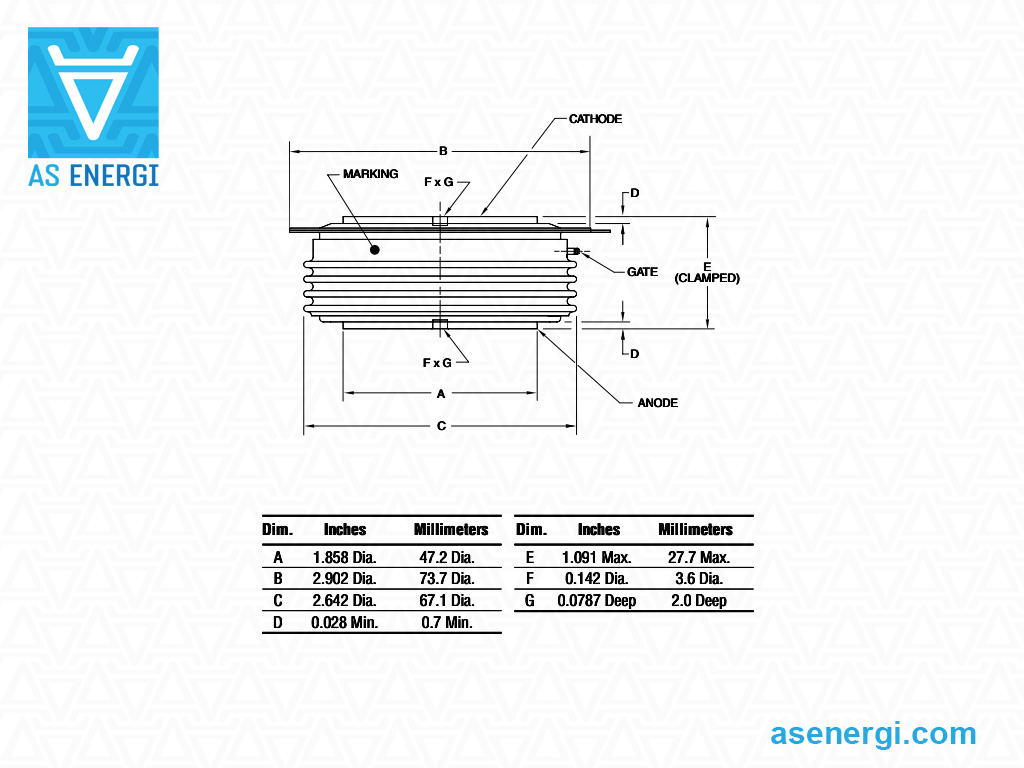

| T9K6-14-09 | 1400 | 1180 (55) | 16.15 | 25 | 0.02 | 22.2 to 24.5 kN | T9K | 74x47x27 | A-T9K6-14-09 |
|

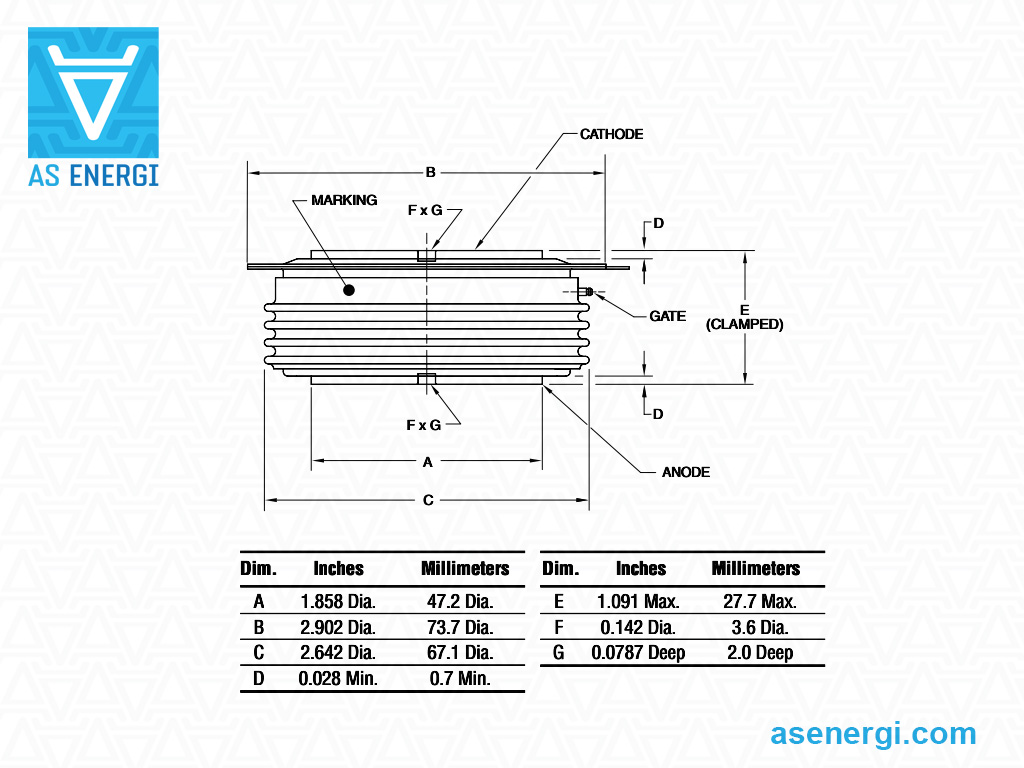

| T9GH-12-10 | 1200 | 1000 (70) | 15 | 20 to 60 | 0.023 | 22 to 25 kN | T9G | 74x47x27.7 | A-T9GH-12-10 |
|
| T9GH-12-11 | 1200 | 1100 (70) | 17 | 40 to 60 | 0.023 | 22 to 25 kN | T9G | 74x47x27.7 | A-T9GH-12-11 |
|

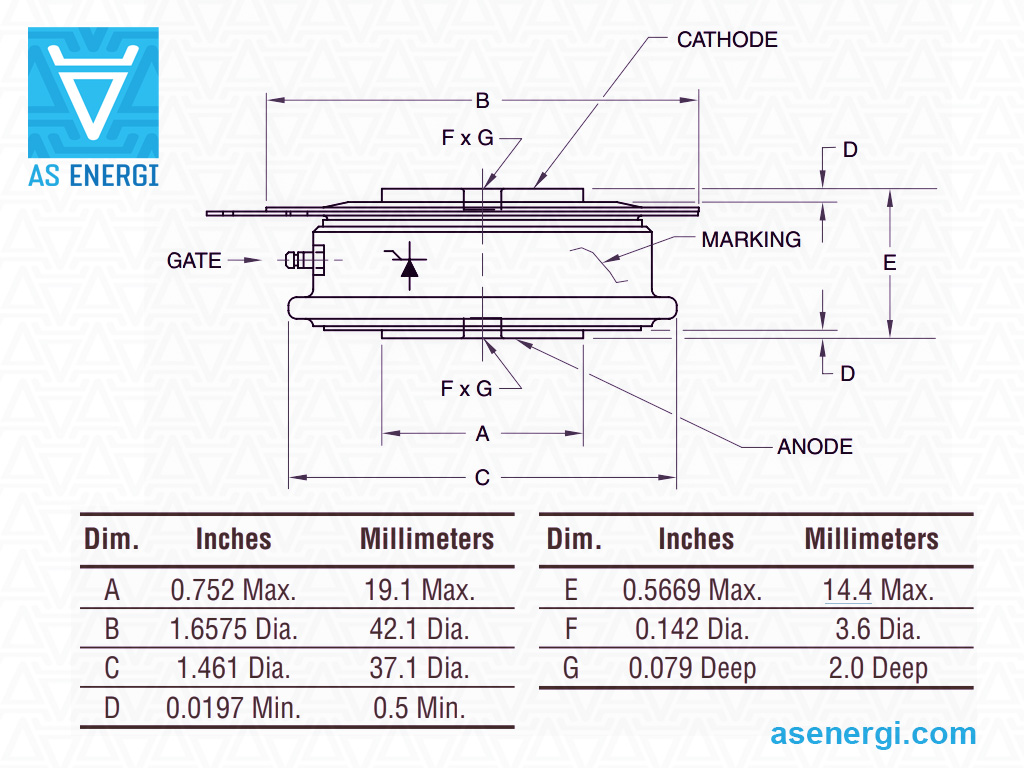

| T627-12-15 | 1200 | 150 (70) | 3.5 | 10 to 50 | 0.08 | 4.5 to 6.3 kN | T62 | 42x19x14 | A-T627-12-15 |
|
| T627-12-20 | 1200 | 200 (70) | 4 | 10 to 50 | 0.08 | 4.5 to 6.3 kN | T62 | 42x19x14 | A-T627-12-20 |
|
| T627-12-25 | 1200 | 250 (70) | 4.5 | 10 to 50 | 0.08 | 4.5 to 6.3 kN | T62 | 42x19x14 | A-T627-12-25 |
|
| C458PD | 1400 | - | 16 | 30 to 35 | 0.023 | 22.2 to 26.6 kN | T9G | 74x47x27.7 | A-C458PD |
|
| Up to 2000V | ||||||||||
| T72H-18-42 | 1800 | 420 (70) | 6.8 | 80 to 100 | 0.06 | 9 to 11 kN | T72 | 58.5x34x27 | A-T72H-18-42 |
|
| T72H-18-30 | 1800 | 300 (70) | 7 | 40 to 60 | 0.06 | 9 to 11 kN | T72 | 58.5x34x27 | A-T72H-18-30 |
|
| T7SH-18-36 | 1800 | 360 (70) | 8 | 40 to 60 | 0.045 | 9 to 11 kN | T7S | 42x25x14.4 | A-T7SH-18-36 |
|
| T7SH-18-46 | 1800 | 460 (70) | 8.5 | 80 to 100 | 0.045 | 9 to 11 kN | T7S | 42x25x14.4 | A-T7SH-18-46 |
|
| C612L | 2000 | 600 (70) | 9 | 55 to 60 | 0.045 | 16 to 18 kN | T82 | 58.5x34x27 | A-C612L |
|
| C613L | 2000 | 550 (70) | 6.5 | 45 to 50 | 0.045 | 16 to 18 kN | T82 | 58.5x34x27 | A-C613L |
|
| C712L | 2000 | 1100 (70) | 20 | 55 | 0.023 | 22.2 to 26.6 kN | T9G | 74x47x27.7 | A-C712L |
|
| C713L | 2000 | 1000 (70) | 15 | 45 to 50 | 0.023 | 22.2 to 26.6 kN | T9G | 74x47x27.7 | A-C713L |
|
| C714L | 2000 | 925 (70) | 16 | 40 to 45 | 0.023 | 22.2 to 26.6 kN | T9G | 74x47x27.7 | A-C714L |
|

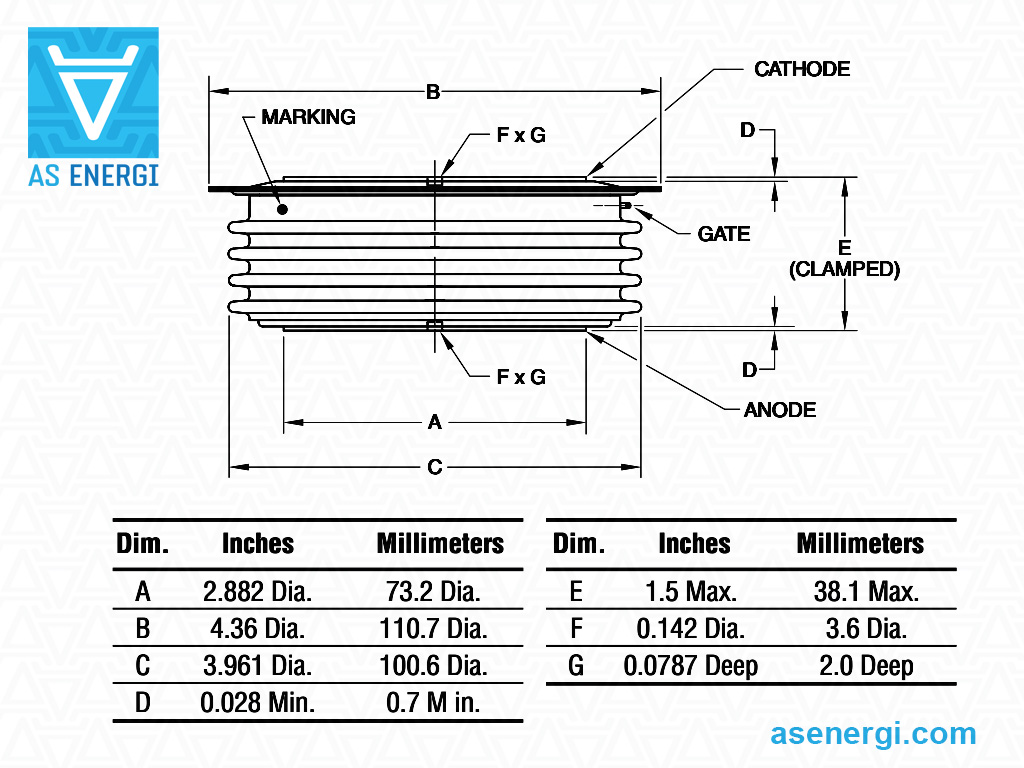

| C770L | 2000 | 2100 (70) | 33 | 60 | 0.01 | 40 to 44.5 kN | TB2 | 110x73x38 | A-C770L |
|
Leitfaden zur Teilenummerierung für schnelle Thyristoren Powerex:
| A | - | T | 627 | - | 12 | - | 20 | - | M |
| A | – |  AS ENERGITM |
| T | – | Produktgruppe: Schneller Thyristor. |
| 627 | – | Typ Nummer. |
| 12 | – | Nennspannung (VRRM x 100). |
| 20 | – | Aktuelle Bewertung: T5 - (x 1); T6, T7, T8 - (x 10); T9, TA, TB, TC, TD - (x 100). |
| M | – | Modifizierung. |
Hochleistungs-Halbleiter AS ENERGITM
Unser Unternehmen beschäftigt sich mit der Herstellung und dem Verkauf einer breiten Palette von Leistungshalbleitern (Leistungsthyristoren, Module, Gleichrichterdioden, Avalanche-, Rotor- und Schweißdioden, Triacs usw.) mit Strömen bis zu 15000A und Spannungen bis zu 9000V, sowie Luft- und Wasserkühlkörper dazu.
Sie können Halbleiterbauelemente in beliebigen Mengen kaufen, und wenn Sie große Mengen bestellen, wird der Preis niedriger sein. Wir haben das Vertrauen der Kunden gewonnen und liefern Produkte in die ganze Welt.
Bei Fragen zum Erwerb von SCR-Thyristoren, Dioden, Modulen senden Sie eine E-Mail-Anfrage an:
Und wir unterbreiten Ihnen ein kommerzielles Angebot für die Lieferung.
Bei großen Stückzahlen erstellen wir einen individuellen Preis!!!
Wir sind offen für die Herstellung von Produkten in unseren Produktionsstätten nach Ihren Wünschen und technischen Aufgabenstellungen.
Kühlkörper für Leistungsscheibenthyristoren:
Kühlkörper (Radiatoren) werden für die ein- und doppelseitige Kühlung von Leistungshalbleiterbauelementen in Scheibenbauweise verwendet.
Die Kühlkörper der Kühler werden aus Aluminium-Kühlerprofilen hergestellt und benötigen keine zusätzliche Schutzschicht, wenn sie unter verschiedenen klimatischen Bedingungen eingesetzt werden.
Luft- und Wasserkühlkörper für die Thyristorkühlung sind ebenfalls auf Bestellung erhältlich.
Siehe für weitere Informationen über Kühlkörper: "Luftgekühlte Kühlkörper Serie O für Disc-Geräte", "Luftkühlkörper Serie SF", "Wasserkühlkörper Serie SS".
Warum Sie sich für AS ENERGITM
- Eigene Produktionsanlagen, einschließlich der Produktion von Halbleitersiliziumchips
- Europäische Marke - 100% Qualität, günstiger Preis, kurze Produktionsfristen
- Über 20 Jahre Erfahrung in der Halbleiterindustrie
- Kunden aus mehr als 50 Ländern vertrauen uns
- 20000 Artikel in der Produktlinie Ströme von 10A bis 15000A, Spannungen von 100V bis 9000V
- Wir produzieren Analogen von Produkten anderer Hersteller
- Garantierte zertifizierte Qualität, Garantiezeit des Betriebs - 2 Jahre
Qualitätsgarantie
Unsere Produkte sind zertifiziert und entsprechen internationalen Standards.
Unser Unternehmen gewährt eine Qualitätsgarantie für Produkte von 2 Jahren.
Auf Wunsch des Kunden stellen wir Konformitätsbescheinigungen, Zuverlässigkeits berichte, Datenblätter und technische Pässe zur Verfügung.
Jedes Produkt wird auf die Hauptparameter getestet und Testberichte der Parameter für jedes Produkt werden bereitgestellt.
Geografie der Partnerschaft
Das Unternehmen AS ENERGITM fertigt und liefert Leistungshalbleiter in mehr als 50 Länder auf der ganzen Welt.
Logistik und Lieferung
Wir liefern unsere Produkte in die ganze Welt mit den Diensten von Logistikunternehmen: DHL, TNT, UPS, EMS, Fedex, Aramex.
Die Lieferung der Produkte kann mit allen Transportmitteln erfolgen: Luft, See, Schiene und Straße.
AS ENERGITM Semiconductors Manufakturen
Unsere Produktpalette umfasst Gleichrichterdioden, Phasensteuerthyristoren in Scheiben- und Bolzen Bauweise, Avalanche-Dioden und Thyristoren, schnell schaltende, Hochfrequenz-Thyristoren, schnelle Erholungs-, Schweiß- und Rotordioden, Triacs, Brückengleichrichter, Leistungsmodule (Thyristor, Diode, Thyristordiode, IGBT) und Luft- und Wasserkühlkörper dazu.
Leistungsdioden und Thyristoren werden für Ströme von 10A bis 15000A, Spannungsbereich von 100V bis 9000V hergestellt.
Leistungsdioden- und Thyristormodule werden von 25A bis 1250A, Spannungsbereich 400V - 4400V produziert.
Das Angebot an Leistungshalbleitern umfasst auch gleichwertige, Ersatz-, analoge und alternative Halbleiterbauelemente globaler Hersteller.
