Einphasen-Diodenbrücken KBPC, KBPC-W

Konstruktionsmerkmale der KBPC-Diodenbrücken:

Der einphasige Halbwellengleichrichter ist als 4-Dioden-Graetz-Schaltung ("Graetz-Brücke") mit vernachlässigbarem äquivalenten inneren Wirkwiderstand ausgelegt. Der Eingang (bezeichnet "Input" oder Tilde "~") des Betriebs-Schaltkreises der Diodenbrücke wird mit Wechselstrom versorgt. In jedem der Halb - Perioden fließt der Eingangsstrom nur durch zwei Dioden der Brücke. Infolgedessen erhalten wir am Ausgang (bezeichnet als "DC Output" oder mit den Zeichen "+" und "-") einen Strom, der mit einer um das Doppelte höheren Frequenz als die Eingangsfrequenz pulsiert. Zur Glättung des resultierenden pulsierenden Gleichstroms wird ein Filter verwendet, meist ein Kondensator hoher Kapazität, der an den Ausgang angeschlossen ist. Die Betriebsfrequenz beträgt 50/60 Hz.

Grundsätzlich gibt es keinen Unterschied im Betrieb der Schaltung bei Anordnung einer separaten Zusammensetzung von 4 Dioden oder einer einzelnen Baugruppe - einer KBPC-Diodenbrücke. Allerdings ergeben sich im zweiten Fall zusätzliche Vorteile:

– die Diodenbrücke gewährleistet die gleichen garantierten Eigenschaften jeder Diode, während einzelne Bauteile aus verschiedenen Fertigungschargen unterschiedliche Parameter aufweisen können, selbst wenn derselbe Hersteller gewählt wurde;

– in einem Gehäuse untergebrachte Dioden sind derselben Wärmeeinwirkung ausgesetzt, wodurch sie in einem günstigen thermischen Betriebszustand arbeiten, was ihre Lebensdauer verlängert;

– die Montage einzelner Dioden im Schaltkreis erfordert zusätzliche Kühlung; dies wird durch die Installation von Kühlkörpern oder Lüftern gelöst. Bei Verwendung einer Diodenbrücke anstelle einzelner Dioden ist nur ein Kühlkörper anstelle von 4 einzelnen erforderlich;

– die Diodenbrücke ist konstruktiv kompakter und benötigt weniger Platz auf der Leiterplatte.

Das Gehäusematerial der Diodenbrücke kann in 2 Typen vorliegen: nicht brennbarer, hitzebeständiger Kunststoff oder elektrisch isoliertes Metall. In jedem Fall sind die internen Komponenten vollständig mit Epoxidharz vergossen, das eine hohe Flammbeständigkeit aufweist. Das KBPC-Gehäuse verfügt über eine zentrale Befestigungsbohrung zum Anschrauben des Kühlkörpers.

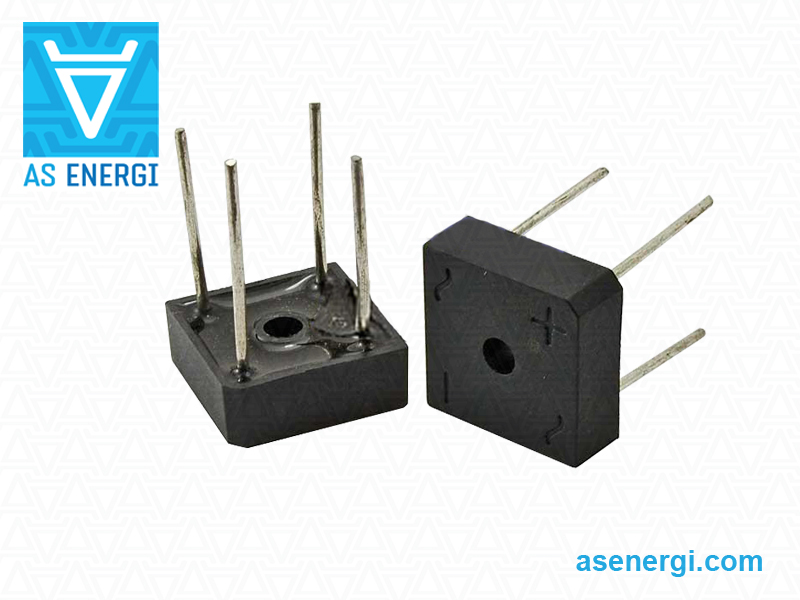

Die Anschlüsse der KBPC-Diodengleichrichter können Flachanschlüsse mit Lötlöchern oder Drahtanschlüsse sein (in der Kennzeichnung mit "W" gekennzeichnet). Die Polarität der Anschlüsse ist am Gehäuse markiert. Die Leitungen werden direkt in die Durchkontaktierungen der Leiterplatte eingesetzt. Wires mounting — by soldering or "mom" type terminals.

---
