KBPC601 – Einphasige Diodenbrücke 6A 100V

Schaltkreis Einphasen-Gleichrichterbrücke

Schaltkreis der Einphasen-Gleichrichterbrücke

Ausgangsstrom, I_O	6 A
Nicht-wiederholter Stoßstrom, I_FSM	137 A
Spannung, V_RRM	100 V
KBPC601	on request + –
Abmessungen L×B×H	15x15x30 mm
Gewicht	6 g
Datenblatt

Einphasen-Gleichrichterbrücke KBPC601AS ENERGI^TM ist eine Brückengleichrichterschaltung aus vier Dioden, die im Prozess der Umwandlung von Wechselstrom verwendet wird. Ausgangsstrom I_O – 6 Ampere, wiederholte Spitzensperrspannung V_RRM – 100V.

KBPC601 Das Gehäuse der Diodenbrücke besteht aus Kunststoff, alle Bauteile sind elektrisch mit Epoxidharz isoliert (vollständige Verkapselung). Epoxidharz zeichnet sich durch eine hohe Flammwidrigkeit aus.

Dem Eingang "~" des Schaltkreises wird Wechselstrom zugeführt. In jedem der Halb - Perioden fließt der Eingangsstrom nur durch zwei Dioden. Als Ergebnis erhalten wir am Ausgang "+" und "-" einen Strom, der mit der doppelten Frequenz des Eingangsstroms pulsiert.

Bei Betrieb mit hohen Strömen wird stets empfohlen, die KBPC 601 Diodenbrücke zusammen mit einem Kühlkörper (Heatsink, Lüfter) zu montieren, um einen optimalen thermischen Betriebszustand zu gewährleisten. In der zentralen Gehäuseteil hat der Hersteller bereits ein Durchgangsloch speziell für die Montage vorgesehen.

Eigenschaften der Einphasen-Gleichrichterbrücken KBPC601: geringe Durchlassverluste; hohe Sperrspannung und hohe Stromtragfähigkeit; einfache Chassis-Montage; hoher Stoßstrom. Ihre Hauptanwendungen sind: Gleichrichter für Stromversorgungen; Eingangs-Gleichrichter für Frequenzumrichter; Gleichrichter für Feldversorgung von Gleichstrommotoren; Ladegerätgleichrichter für Batterien; Spannungsregler;.

Einphasen-Gleichrichterbrücken AS ENERGI^TM weisen folgende Merkmale auf: Gehäuse nach Industriestandard; geringe statische und dynamische Verluste, hohe Werte von V_RRM/V_RSM, umfangreiche Erfahrung beim Einsatz der Bauteile in verschiedenen Industriezweigen.

Die technischen Daten und Parameter von KBPC601, Datenblatt-PDF, Umrisszeichnung und Abmessungen sind nachfolgend aufgeführt.

Unser Unternehmen gewährt eine Qualitätsgarantie für Diodenbrücken von 2 Jahren ab Kaufdatum. Beim Lieferumfang der Diodenbrücken stellen wir bei Bedarf technischen Pass und Konformitätsbescheinigung zur Verfügung.

Der Endpreis für Einphasen-Gleichrichterbrücken hängt von der Spannungsstufe, der Menge, den Lieferbedingungen, dem Hersteller, dem Herkunftsland und der Zahlungsart ab.

Allgemeine Spezifikationen der Einphasen-Gleichrichterbrücke KBPC601:

Spezifikationen der Diodenbrücke		KBPC601
Ausgangsstrom	I_O	6 A
Max. wiederholbare Spitzensperrspannung	V_RRM	100 V
Effektive Sperrspannung (RMS)	V_R(RMS)	-
Nicht-wiederholter Stoßstrom	I_FSM	137 A
Sicherheitsfaktor	I²t	78 A²·s
Durchlassspannung pro Diode	V_FM	1.2 V
Durchlassstrom pro Diode	I_FM	3.0 A
Typische Sperrschichtkapazität	C_j	-
Effektive Isolationsspannung (RMS)	V_ISOL	-
Wärmeleitwiderstand, Sperrschicht zu Gehäuse	R_th(j-c)	-
Temperatur der p-n-Sperrschicht	T_{vj max}	-40 to +150 ºC
Gewicht	W	6 g
Typ (Schaltbild)	-	vier Dioden
Abmessungen	L×B×H	15x15x30 mm
Datenblatt	PDF

Teilenummern-Leitfaden für Einphasen-Gleichrichterbrücke:

KBPC

KBPC	–	Produktgruppe: Einphasen-Gleichrichterbrücke AS ENERGI^TM.
6	–	Nenn-Ausgangsstrom.
01	–	Spannungsklasse V_RRM x 100.
W	–	Litzenanschlüsse Keine = Flachanschlüsse.

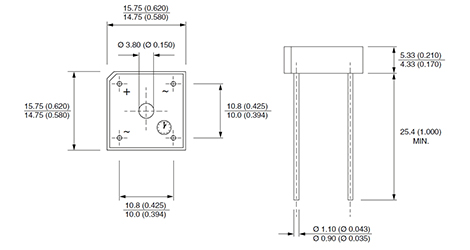

Abmessungen der Diodenbrücke KBPC601:

Abmessungen

Konstruktionsmerkmale der KBPC-Diodenbrücken:

Der einphasige Halbwellengleichrichter ist als 4-Dioden-Graetz-Schaltung ("Graetz-Brücke") mit vernachlässigbarem äquivalenten inneren Wirkwiderstand ausgelegt. Der Eingang (bezeichnet "Input" oder Tilde "~") des Betriebs-Schaltkreises der Diodenbrücke wird mit Wechselstrom versorgt. In jedem der Halb - Perioden fließt der Eingangsstrom nur durch zwei Dioden der Brücke. Infolgedessen erhalten wir am Ausgang (bezeichnet als "DC Output" oder mit den Zeichen "+" und "-") einen Strom, der mit einer um das Doppelte höheren Frequenz als die Eingangsfrequenz pulsiert. Zur Glättung des resultierenden pulsierenden Gleichstroms wird ein Filter verwendet, meist ein Kondensator hoher Kapazität, der an den Ausgang angeschlossen ist. Die Betriebsfrequenz beträgt 50/60 Hz.

Grundsätzlich gibt es keinen Unterschied im Betrieb der Schaltung bei Anordnung einer separaten Zusammensetzung von 4 Dioden oder einer einzelnen Baugruppe - einer KBPC-Diodenbrücke. Allerdings ergeben sich im zweiten Fall zusätzliche Vorteile:

– die Diodenbrücke gewährleistet die gleichen garantierten Eigenschaften jeder Diode, während einzelne Bauteile aus verschiedenen Fertigungschargen unterschiedliche Parameter aufweisen können, selbst wenn derselbe Hersteller gewählt wurde;

– in einem Gehäuse untergebrachte Dioden sind derselben Wärmeeinwirkung ausgesetzt, wodurch sie in einem günstigen thermischen Betriebszustand arbeiten, was ihre Lebensdauer verlängert;

– die Montage einzelner Dioden im Schaltkreis erfordert zusätzliche Kühlung; dies wird durch die Installation von Kühlkörpern oder Lüftern gelöst. Bei Verwendung einer Diodenbrücke anstelle einzelner Dioden ist nur ein Kühlkörper anstelle von 4 einzelnen erforderlich;

– die Diodenbrücke ist konstruktiv kompakter und benötigt weniger Platz auf der Leiterplatte.

Das Gehäusematerial der Diodenbrücke kann in 2 Typen vorliegen: nicht brennbarer, hitzebeständiger Kunststoff oder elektrisch isoliertes Metall. In jedem Fall sind die internen Komponenten vollständig mit Epoxidharz vergossen, das eine hohe Flammbeständigkeit aufweist. Das KBPC-Gehäuse verfügt über eine zentrale Befestigungsbohrung zum Anschrauben des Kühlkörpers.

Die Anschlüsse der KBPC-Diodengleichrichter können Flachanschlüsse mit Lötlöchern oder Drahtanschlüsse sein (in der Kennzeichnung mit "W" gekennzeichnet). Die Polarität der Anschlüsse ist am Gehäuse markiert. Die Leitungen werden direkt in die Durchkontaktierungen der Leiterplatte eingesetzt. Wires mounting — by soldering or "mom" type terminals.
