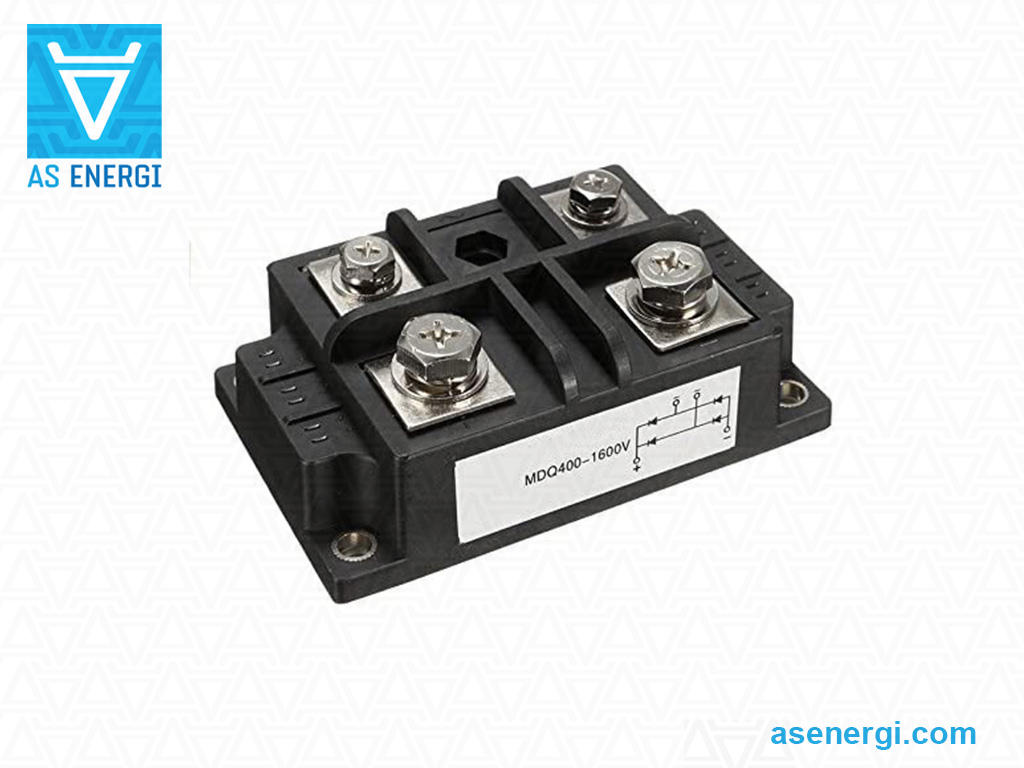

AS ENERGIEinphasen-Diodenbrückengleichrichter MDQ
Einphasen-Diodenbrückengleichrichter MDQ AS ENERGITM im monolithischen Design, eingesetzt in Gleich- und Wechselstromkreisen mit Lasten bis 500A und gepulster Sperrspannung bis zu 2000V.
Die Diodenbrücken sind in einem standardisierten Industriegehäuse untergebracht, was die einfache Integration des Geräts in vorhandene Ausrüstungen erleichtert.
Ein Wechselstrom wird an den Eingang "~" des Schaltkreises zugeführt. In jeder der Halbperioden fließt der Eingangsstrom nur durch zwei Dioden. Folglich erhalten wir am Ausgang "+" und "-" einen Strom, der mit der doppelten Frequenz des Eingangsstroms pulsiert.
Ein Filter wird verwendet, um den resultierenden pulsierenden Gleichstrom zu glätten, häufig ein Kondensator großer Kapazität.
Einphasen-Diodenbrücken MDQ werden in verschiedenen Leistungsgeräten eingesetzt - als Gleichrichter für Netzteile; Eingangsgleichrichter für Frequenzumrichter; Gleichrichter für Feldversorgungen von Gleichstrommotoren; Gleichrichter für Batterieladegeräte; Einphasen-Gleichrichter für Stromversorgungen; nicht gesteuerte Feldversorgungen für Gleichstrommotoren; Gleichstromversorgung für transistorisierte Wechselstrommotorregler.
Unser Unternehmen gewährt eine Qualitätsgarantie für Diodenbrücken von 2 Jahren ab Kaufdatum. Bei Lieferung der Diodenbrücken stellen wir bei Bedarf technischen Pass und Konformitätszertifikat zur Verfügung.
Der Endpreis der Diodenbrücken hängt von der Klasse, der Menge, den Lieferbedingungen, dem Hersteller, dem Ursprungsland und der Zahlungsart ab.
Bei Fragen zum Erwerb von Leistungsmodulen, Thyristoren, Dioden senden Sie bitte eine E-Mail-Anfrage an:
Und wir unterbreiten Ihnen ein kommerzielles Angebot für die Lieferung.
Bei großer Stückzahl erstellen wir Ihnen einen individuellen Preis!!!
Wir sind offen für die Herstellung von Produkten in unseren Produktionsstätten nach Ihren Wünschen und technischen Aufgabenstellungen.
Allgemeine Spezifikationen der Einphasen-Diodenbrücken MDQ
| Typ | ID |
VRRM VDRM |
IFAV | IFSM | VFM | IFM | VISOL | Tvj max | Rth(j-c) | W | Gehäuse, Abmessungen L×B×H | Datenblatt |
| A | V | A | kA | V | A | V | ºC | ºC/W | g | mm | ||
| MDQ50 | ||||||||||||
| MDQ50-6 | 50 | 600 | 25 | 0.75 | 1.55 | 75 | 2500 | 150 | 0.55 | 210 | 80x40x34 |
|
| MDQ50-8 | 800 | |||||||||||
| MDQ50-10 | 1000 | |||||||||||
| MDQ50-12 | 1200 | |||||||||||
| MDQ50-14 | 1400 | |||||||||||
| MDQ50-16 | 1600 | |||||||||||
| MDQ50-18 | 1800 | |||||||||||
| MDQ50-20 | 2000 | |||||||||||
| MDQ75 | ||||||||||||
| MDQ75-6 | 75 | 600 | 38 | 1.00 | 1.47 | 110 | 2500 | 150 | 0.32 | 210 | 80x40x34 |
|
| MDQ75-8 | 800 | |||||||||||
| MDQ75-10 | 1000 | |||||||||||
| MDQ75-12 | 1200 | |||||||||||
| MDQ75-14 | 1400 | |||||||||||
| MDQ75-16 | 1600 | |||||||||||
| MDQ75-18 | 1800 | |||||||||||
| MDQ75-20 | 2000 | |||||||||||
| MDQ100 | ||||||||||||
| MDQ100-6 | 100 | 600 | 50 | 1.50 | 1.53 | 150 | 2500 | 150 | 0.24 | 210 | 80x40x34 |
|
| MDQ100-8 | 800 | |||||||||||
| MDQ100-10 | 1000 | |||||||||||
| MDQ100-12 | 1200 | |||||||||||
| MDQ100-14 | 1400 | |||||||||||
| MDQ100-16 | 1600 | |||||||||||
| MDQ100-18 | 1800 | |||||||||||
| MDQ100-20 | 2000 | |||||||||||
| MDQ150 | ||||||||||||
| MDQ150-6 | 150 | 600 | 75 | 2.50 | 1.47 | 230 | 2500 | 150 | 0.15 | 300 | 110x50x35 |
|
| MDQ150-8 | 800 | |||||||||||
| MDQ150-10 | 1000 | |||||||||||
| MDQ150-12 | 1200 | |||||||||||
| MDQ150-14 | 1400 | |||||||||||
| MDQ150-16 | 1600 | |||||||||||
| MDQ150-18 | 1800 | |||||||||||
| MDQ150-20 | 2000 | |||||||||||
| MDQ200 | ||||||||||||
| MDQ200-6 | 200 | 600 | 75 | 2.50 | 1.47 | 230 | 2500 | 150 | 0.15 | 300 | 110x50x35 |
|
| MDQ200-8 | 800 | |||||||||||
| MDQ200-10 | 1000 | |||||||||||
| MDQ200-12 | 1200 | |||||||||||
| MDQ200-14 | 1400 | |||||||||||
| MDQ200-16 | 1600 | |||||||||||
| MDQ200-18 | 1800 | |||||||||||
| MDQ200-20 | 2000 | |||||||||||
| MDQ300 | ||||||||||||
| MDQ300-6 | 300 | 600 | 75 | 2.50 | 1.47 | 230 | 2500 | 150 | 0.15 | 600 | 108.5x67.5x39.6 |
|
| MDQ300-8 | 800 | |||||||||||
| MDQ300-10 | 1000 | |||||||||||
| MDQ300-12 | 1200 | |||||||||||
| MDQ300-14 | 1400 | |||||||||||
| MDQ300-16 | 1600 | |||||||||||
| MDQ300-18 | 1800 | |||||||||||
| MDQ300-20 | 2000 | |||||||||||
| MDQ400 | ||||||||||||

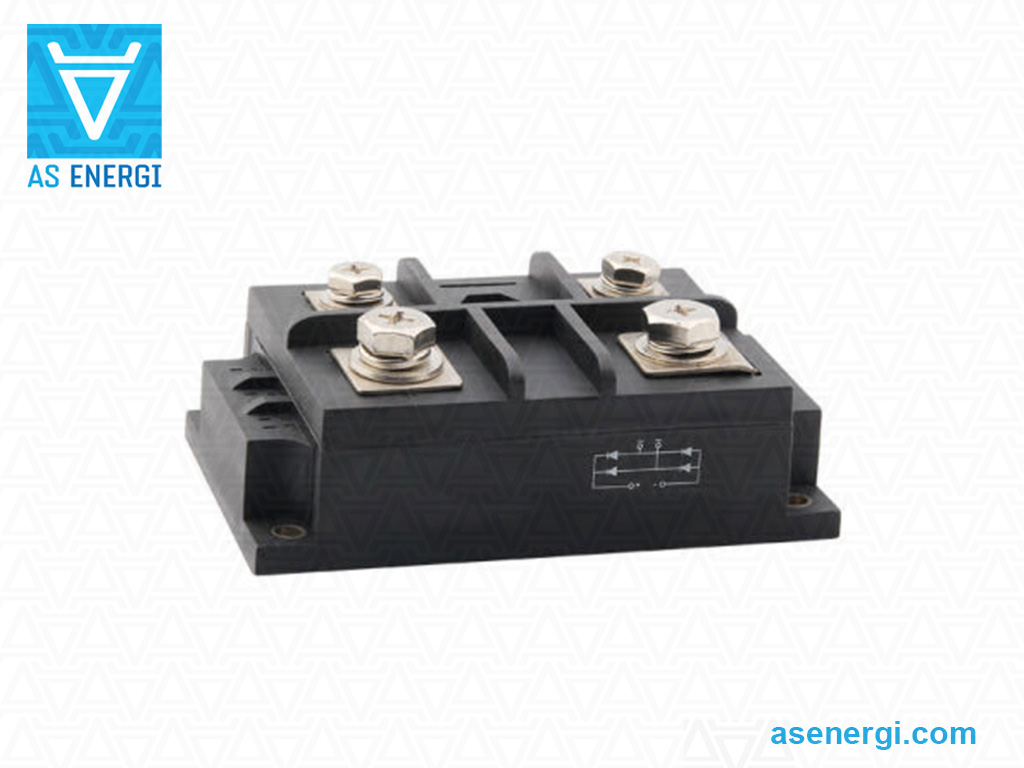

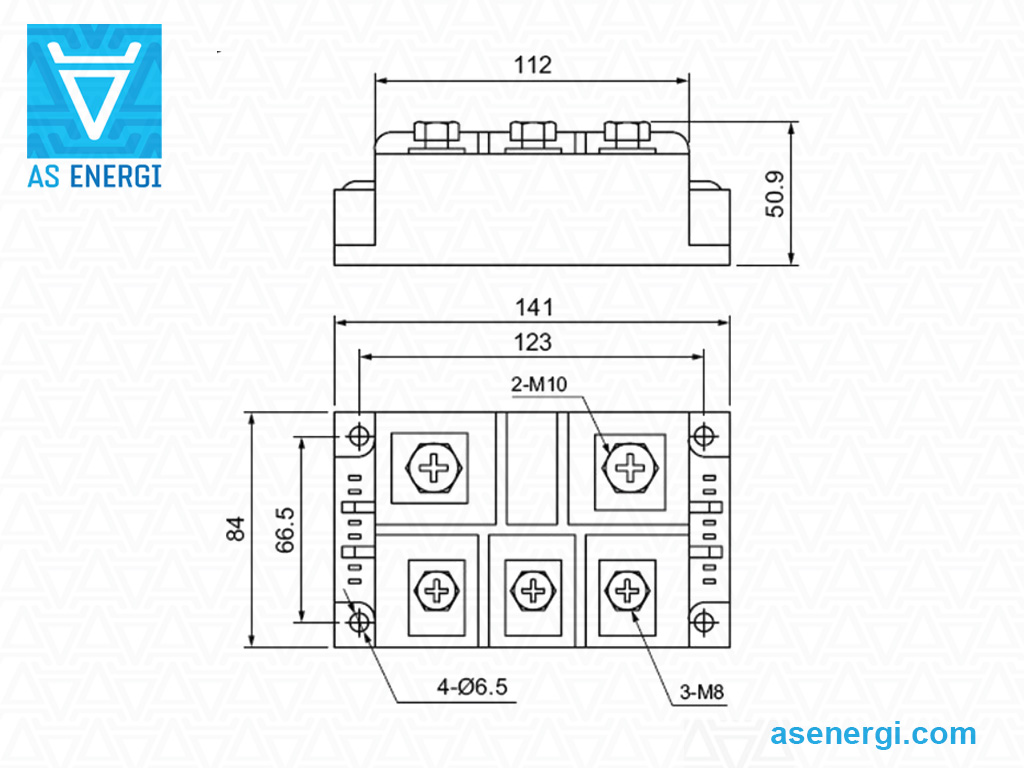

| MDQ400-6 | 400 | 600 | 75 | 2.50 | 1.47 | 230 | 2500 | 150 | 0.15 | 1170 | 141x84x50.9 |
|
| MDQ400-8 | 800 | |||||||||||
| MDQ400-10 | 1000 | |||||||||||
| MDQ400-12 | 1200 | |||||||||||
| MDQ400-14 | 1400 | |||||||||||
| MDQ400-16 | 1600 | |||||||||||
| MDQ400-18 | 1800 | |||||||||||
| MDQ400-20 | 2000 | |||||||||||
| MDQ500 | ||||||||||||
| MDQ500-6 | 500 | 600 | 75 | 2.50 | 1.47 | 230 | 2500 | 150 | 0.15 | 1170 | 141x84x50.9 |
|
| MDQ500-8 | 800 | |||||||||||
| MDQ500-10 | 1000 | |||||||||||
| MDQ500-12 | 1200 | |||||||||||
| MDQ500-14 | 1400 | |||||||||||
| MDQ500-16 | 1600 | |||||||||||
| MDQ500-18 | 1800 | |||||||||||
| MDQ500-20 | 2000 | |||||||||||
Teilenummernleitfaden für Einphasen-Diodenbrückengleichrichter MDQ:
| MDQ | 400 | – | 16 |
| MDQ | – | Produktgruppe: Einphasen-Diodenbrückengleichrichter  AS ENERGITM. |
| 400 | – | Direkter Ausgangsstrom. |
| 16 | – | Spannungsklasse VRRM x 100. |
Warum Sie sich für AS ENERGITM
- Eigene Produktionsanlagen, einschließlich der Produktion von Halbleitersiliziumchips
- Europäische Marke - 100% Qualität, günstiger Preis, kurze Produktionsfristen
- Über 20 Jahre Erfahrung in der Halbleiterindustrie
- Kunden aus mehr als 50 Ländern vertrauen uns
- 20000 Artikel in der Produktlinie Ströme von 10A bis 15000A, Spannungen von 100V bis 9000V
- Wir produzieren Analogen von Produkten anderer Hersteller
- Garantierte zertifizierte Qualität, Garantiezeit des Betriebs - 2 Jahre
Qualitätsgarantie
Unsere Produkte sind zertifiziert und entsprechen internationalen Standards.
Unser Unternehmen gewährt eine Qualitätsgarantie für Produkte von 2 Jahren.
Auf Wunsch des Kunden stellen wir Konformitätsbescheinigungen, Zuverlässigkeits berichte, Datenblätter und technische Pässe zur Verfügung.
Jedes Produkt wird auf die Hauptparameter getestet und Testberichte der Parameter für jedes Produkt werden bereitgestellt.
Geografie der Partnerschaft
Das Unternehmen AS ENERGITM fertigt und liefert Leistungshalbleiter in mehr als 50 Länder auf der ganzen Welt.
Logistik und Lieferung
Wir liefern unsere Produkte in die ganze Welt mit den Diensten von Logistikunternehmen: DHL, TNT, UPS, EMS, Fedex, Aramex.
Die Lieferung der Produkte kann mit allen Transportmitteln erfolgen: Luft, See, Schiene und Straße.
AS ENERGITM Semiconductors Manufakturen
Unsere Produktpalette umfasst Gleichrichterdioden, Phasensteuerthyristoren in Scheiben- und Bolzen Bauweise, Avalanche-Dioden und Thyristoren, schnell schaltende, Hochfrequenz-Thyristoren, schnelle Erholungs-, Schweiß- und Rotordioden, Triacs, Brückengleichrichter, Leistungsmodule (Thyristor, Diode, Thyristordiode, IGBT) und Luft- und Wasserkühlkörper dazu.
Leistungsdioden und Thyristoren werden für Ströme von 10A bis 15000A, Spannungsbereich von 100V bis 9000V hergestellt.
Leistungsdioden- und Thyristormodule werden von 25A bis 1250A, Spannungsbereich 400V - 4400V produziert.
Das Angebot an Leistungshalbleitern umfasst auch gleichwertige, Ersatz-, analoge und alternative Halbleiterbauelemente globaler Hersteller.
