MDQ300-6 – Einphasen Diodenbrücke 300A 600V

Ausgangs-Gleichstrom, I_D	300 A
Durchschnittlicher Vorwärtsstrom, I_FAV	75 A
Spannung, V_RRM	600 V
MDQ300-6	on request + –
Abmessungen L×B×H	108.5x67.5x39.6 mm
Gewicht	600 g
Datenblatt

Einphasen-Diodenbrückengleichrichter MDQ300-6AS ENERGI^TM ist eine Brückengleichrichterschaltung aus vier Dioden, die zur Umwandlung von Wechselstrom verwendet wird.

Ausgangs-Gleichstrom I_D – 300 Ampere, wiederkehrende Spitzensperrspannung V_RRM – 600 V.

Wechselstrom wird an die Eingangsseite "~" der Schaltung eingespeist. In jedem der Halbwellen fließt der Eingangsstrom nur durch zwei Dioden. Infolgedessen erhalten wir an den Ausgängen "+" und "-" einen Strom, der mit der doppelten Frequenz des Eingangsstroms pulsiert.

Eigenschaften der Einphasen-Diodenbrücken MDQ300-6: geringe Durchlassverluste; hohe Sperrspannung und hohe Strombelastbarkeit; einfache Montage am Chassis; hoher Spitzenstoßstrom. Ihre Hauptanwendungen sind: Gleichrichtung für Netzteile; Eingangsgleichrichter für Frequenzumrichter; Gleichrichter für Feldversorgungen von Gleichstrommotoren; Ladegeräte für Batterien.

Einphasen-Diodenbrücken AS ENERGI^TM besitzen folgende Merkmale: industrienormiertes Gehäuse; geringe statische und dynamische Verluste, hohe Werte von V_RRM/V_RSM, umfangreiche Erfahrungen beim Einsatz der Geräte in verschiedenen Industriezweigen.

Die technischen Daten und Parameter von MDQ300-6, PDF-Datenblatt, Skizze des Gehäuses und Abmessungen sind weiter unten aufgeführt.

Unser Unternehmen gewährt eine Qualitätsgarantie für Diodenbrücken von 2 Jahren ab Kaufdatum. Beim Lieferumfang stellen wir bei Bedarf technischen Pass und Konformitätszertifikat zur Verfügung.

Der Endpreis für Einphasen-Diodenbrücken hängt von der Spannungsstufe, der Menge, den Lieferbedingungen, dem Hersteller, dem Herkunftsland und der Zahlungsart ab.

Allgemeine Spezifikationen des Einphasen-Diodenbrückengleichrichters MDQ300-6:

Spezifikationen der Diodenbrücke		MDQ300-6
Ausgangs-Gleichstrom	I_D	300 A
Max. wiederkehrende Spitzensperrspannung	V_RRM	600 V
Maximal zulässiger durchschnittlicher Durchlassstrom	I_FAV	75 A
Spitzenstoß-Durchlassstrom	I_FSM	2.50 kA
RMS-Durchlassstrom	I_FRMS	106 A
Max. wiederkehrender Sperrstrom	I_RRM	10 mA
Spitzen-Durchlassspannung	V_FM	1.47 V
Spitzen-Durchlassstrom	I_FM	230 A
Isolations-Wechselspannung (RMS)	V_ISOL	2500 V
Thermischer Widerstand, Junction zu Gehäuse	R_th(j-c)	0.15 ºC/W
Temperatur der p-n-Übergangsstelle	T_{vj max}	150 ºC
Gewicht	W	600 g
Abmessungen	L×B×H	108.5x67.5x39.6 mm
Datenblatt	PDF

Teilenummern-Hinweis für Einphasen-Diodenbrückengleichrichter:

MDQ

300

MDQ	–	Produktgruppe: Einphasen-Diodenbrückengleichrichter AS ENERGI^TM.
300	–	Ausgangs-Gleichstrom.
6	–	Spannungsklasse V_RRM x 100.

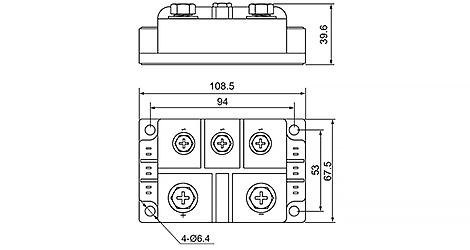

Abmessungen der Diodenbrücke MDQ300-6:

Abmessungen 108.5x67.5x39.6
