Phasenanschnitt-Thyristoren Powerex Ersatz

Thyristoren zur Leistungsphasensteuerung, auch bekannt als Thyristor SCR (Silicon Controlled Rectifier) oder phasengesteuerte Thyristoren (PCT) in Scheiben- und Bolzenbauweise für allgemeine Zwecke zur Regelung und Umwandlung von Gleich- und Wechselströmen bis zu 5000A in Stromkreisen mit Spannungen zu 6500V.

Thyristoren A-T AS ENERGITM sind eine analoge ersatzlösung für Phasenanschnitt-Thyristoren von Powerex Europe.

"Luftgekühlte Kühlkörper Serie O für Scheibengeräte", "Luftkühlkörper Serie SF", "Wasserkühlkörper Serie SS" für die Thyristorkühlung sind ebenfalls auf Bestellung erhältlich.

Leitfaden zur Teilenummerierung für Phasenanschnitt-Thyristoren

youtubeVideo: Bewertungen von Hochleistungs-Scheibenthyristoren

icon AS ENERGITM Halbleiterherstellung Referenz

Eigenschaften: konzipiert für industrielle Hochleistungsanwendungen und Stromübertragungssysteme; optimiert für niedrigen Spannungsabfall im eingeschalteten Zustand; abgestimmt auf Qrr und VT Werte für Reihen- und / oder Parallelschaltungen erhältlich. Diese Geräte sind für geringe Leitungsverluste optimiert und in erster Linie für Anwendungen mit Netzfrequenzen bis zu 500 Hz vorgesehen.

Der Thyristor hat ein Keramikgehäuse nach Industriestandard, das die Integration des Geräts in bestehende Anlagen erleichtert. Dieser Thyristor hat ein Scheibengehäuse mit Druckkontakten. Die Polarität des Thyristors wird durch das Symbol auf dem Gehäuse bestimmt. Nachfolgend finden Sie die technischen Daten, den Leitfaden für die Teilenummerierung, die Datenblätter im PDF-Format und die Umrisszeichnungen für Thyristoren.

Thyristoren AS ENERGITM weisen folgende Merkmale auf: geringe statische und dynamische Verluste, hohe Werte für VDRM/VRRM, Umfangreiche Erfahrung mit dem Einsatz der Geräte in verschiedenen Industriezweigen, Spannungsbereich von 100 bis 9000 V und Stromstärken von 10 bis 15000 A, hohe Beständigkeit gegen thermische und elektrische Wechselbelastung, natürliche oder forcierte Luftkühlung.

Unser Unternehmen gewährt eine Qualitätsgarantie für Thyristoren von 2 Jahren ab Kaufdatum. Bei der Lieferung von Thyristoren stellen wir bei Bedarf einen technischen Pass und eine Konformitätsbescheinigung zur Verfügung.

Mehr lesen

Der Endpreis von Phasenanschnitt-Thyristoren hängt von der Spannungsklasse, der Menge, den Lieferbedingungen, dem Hersteller, dem Herkunftsland und der Zahlungsart ab.

Allgemeine Spezifikationen von Phasenanschnitt-Thyristoren Powerex und Ersatzgeräte

Typ VDRM
VRRM		 IT(AV)M
(TC=70°C)		 ITSM I2t VT0 rT Tvj max Rth(j-c) Paket Ersatz
AS ENERGITM		 Datenblatt
V A kA kA2·s V mΩ ºC °C/W PDF
Thyristoren Bolzen Typ
bis zu 1600V

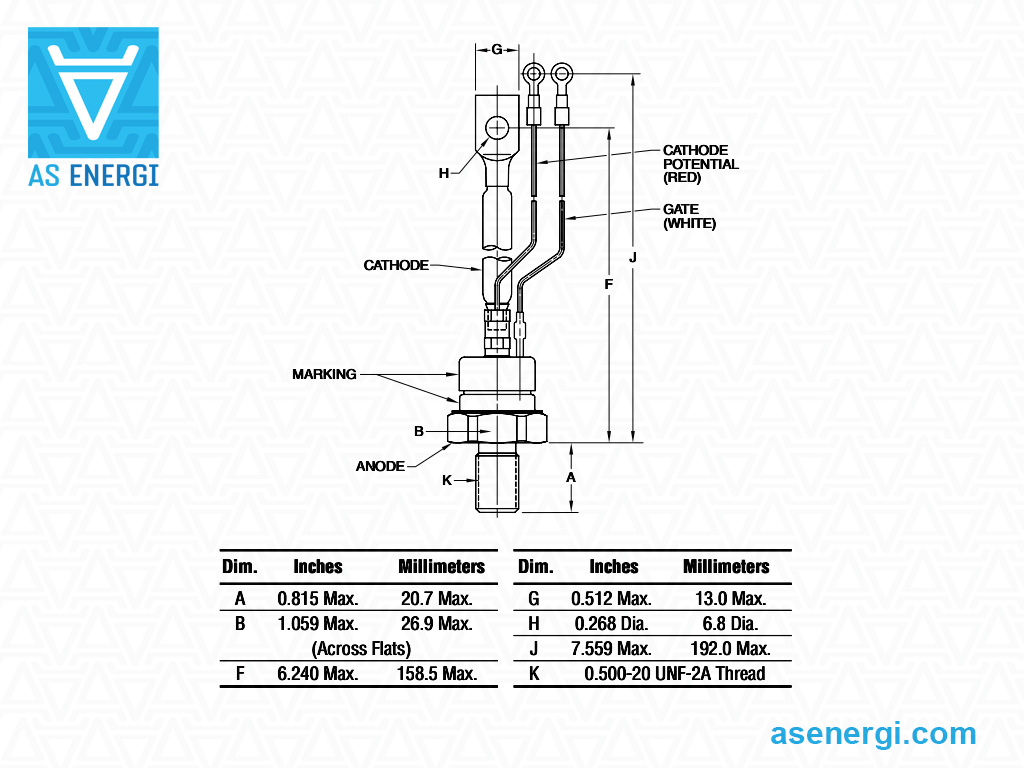

T500-12-99 1200 100 (90) 1.8 16.2 1 1.6 125 0.22 T50 A-T500-12-99
T500-14-80 1400 80 (90) 1.6 13 1.2 2 125 0.22 T50 A-T500-14-80
T500-16-40 1600 40 (96) 1.2 6 0.91 11.85 125 0.28 T50 A-T500-16-40
T500-16-80 1600 80 (75) 1.8 13.5 0.99 3.57 125 0.28 T50 A-T500-16-80
T500-16-60 1600 60 (90) 1.1 6 1.5 4.4 125 0.22 T50 A-T500-16-60

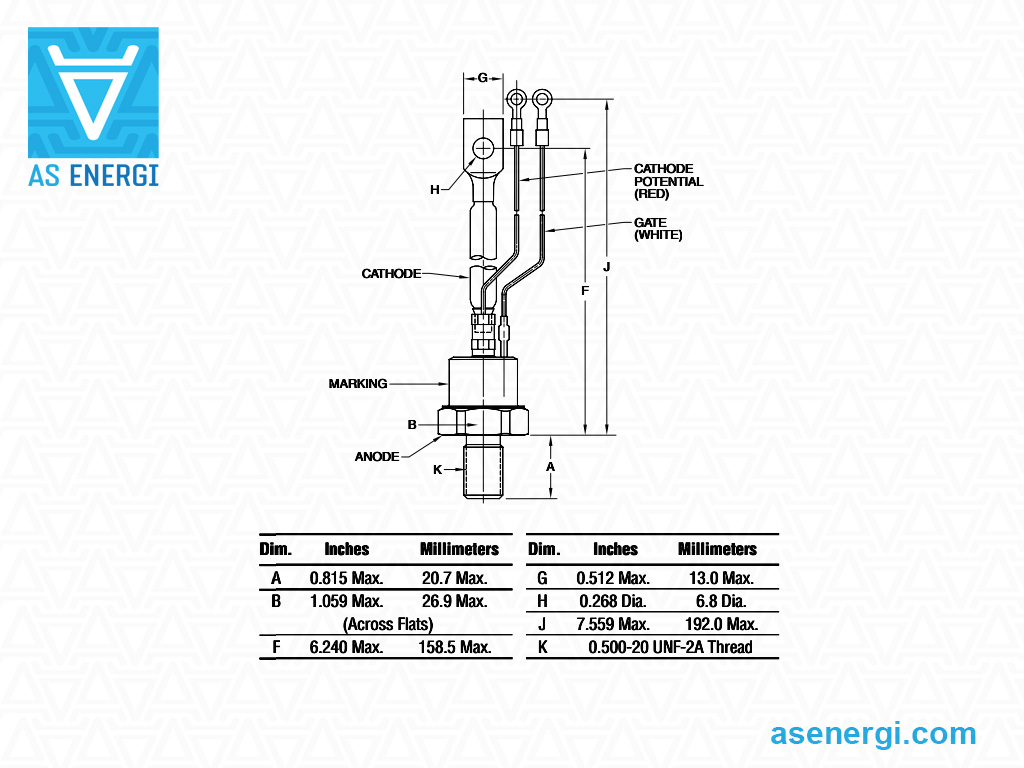

T510-06-50 600 50 (88) 1.2 6 0.79 12.54 125 0.28 T51 A-T510-06-50
T510-06-80 600 80 (75) 1.6 10.7 0.85 4.71 125 0.28 T51 A-T510-06-80
T600-12-23 1200 225 (90) 5.7 162.5 0.88 0.7 125 0.11 T60 A-T600-12-23
T600-14-20 1400 200 (90) 5 125 1.02 0.9 125 0.11 T60 A-T600-14-20
T600-15-18 1500 175 (90) 4.3 92.5 1.17 1.2 125 0.11 T60 A-T600-15-18
T600-16-15 1600 150 (90) 3.65 66.6 1.07 1.46 125 0.13 T60 A-T600-16-15
T600-16-18 1600 175 (89) 5 125 0.90 1.26 125 0.13 T60 A-T600-16-18
T600-16-15 1600 150 (90) 4.1 84 1.27 1.3 125 0.11 T60 A-T600-16-15

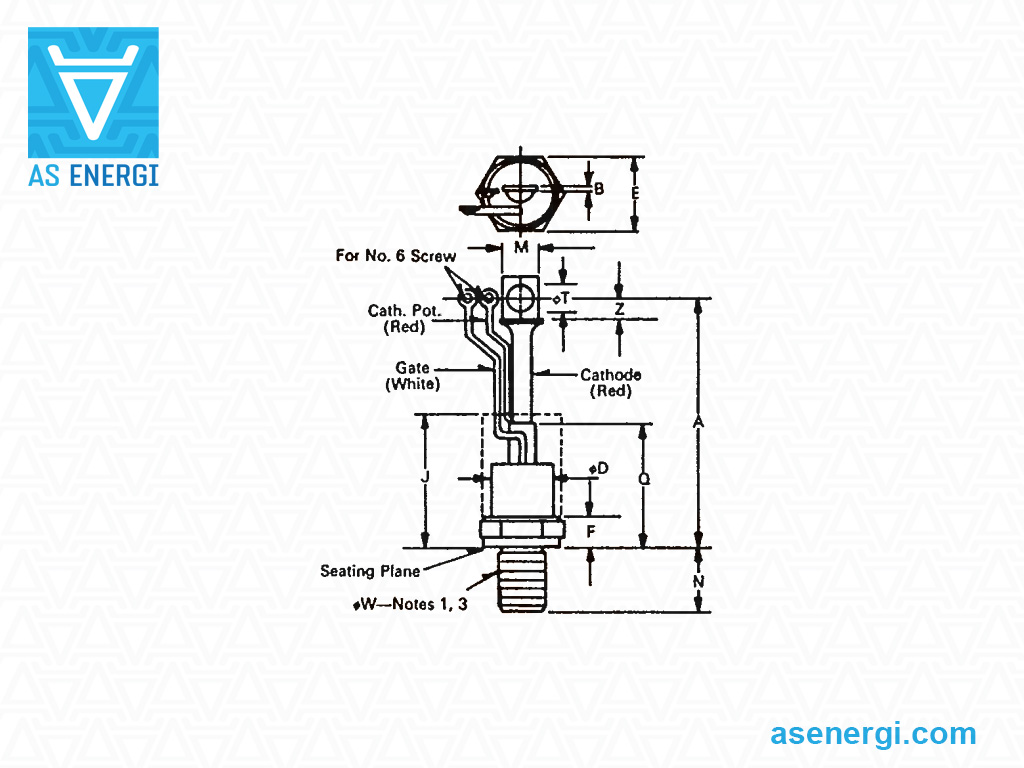

T610-12-15 1200 150 (90) 3.65 6.6 - - 125 0.13 T61 A-T610-12-15
T610-12-18 1200 175 (89) 5 125 - - 125 0.13 T61 A-T610-12-18
Up to 2600V
T700-22-30 2200 300 (75) 8 320 1.02 0.80 125 0.09 T70 A-T700-22-30
T700-24-30 2400 300 (65) 7.7 296 0.88 0.92 125 0.10 T70 A-T700-24-30
T700-24-35 2400 350 (80) 9.1 414 0.83 0.61 125 0.10 T70 A-T700-24-35
T700-24-28 2400 275 (75) 7 245 1.10 1.04 125 0.09 T70 A-T700-24-28
Thyristors Disc Type
Up to 800V
TBK7-06-30 600 3000 (70) 44.2 9770 0.69 0.088 125 0.012 TB2 A-TBK7-06-30

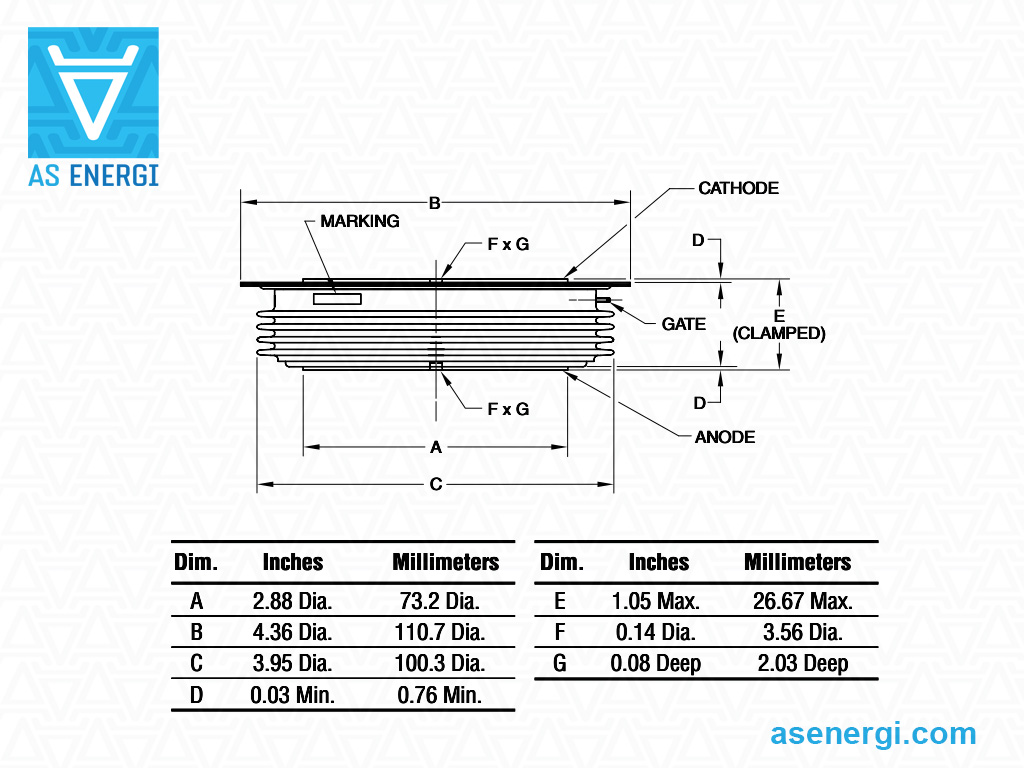

TBS7-06-35 600 3500 (72) 44.2 9770 0.69 0.088 125 0.01 TBS A-TBS7-06-35
T9G0-06-17 600 1700 (70) 32.4 5120 0.794 0.174 125 0.023 T9G A-T9G0-06-17
T9G0-08-24 800 2400 (75) 25.5 3240 0.722 0.088 140 0.023 T9G A-T9G0-08-24

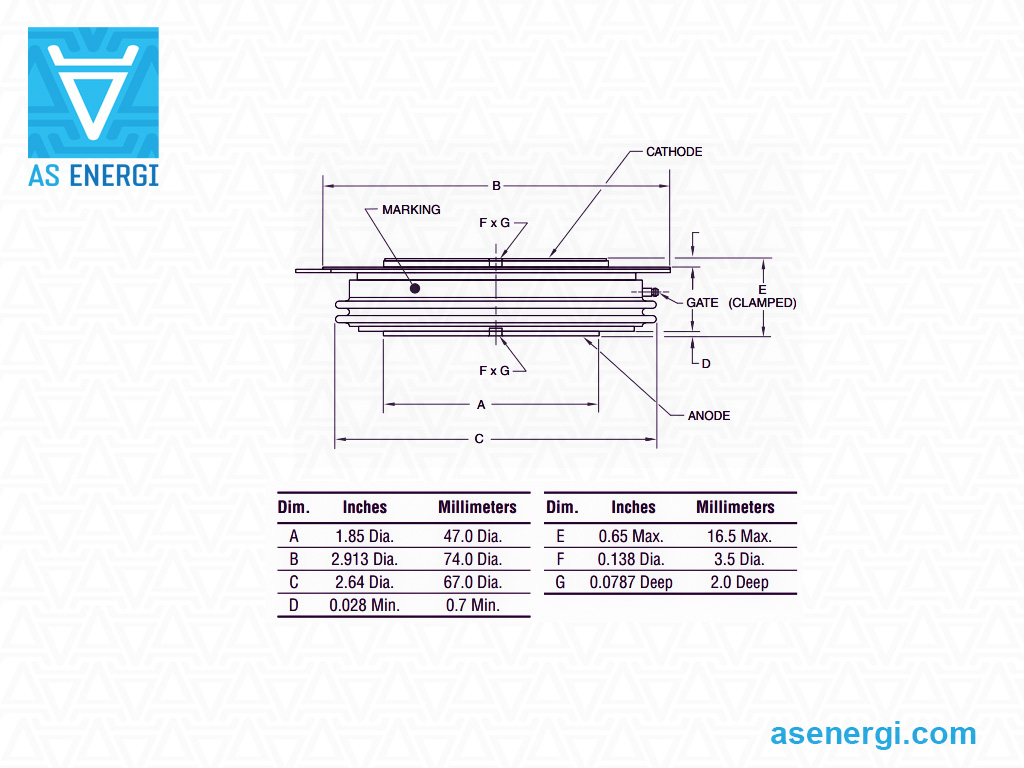

T9S0-08-34 800 3450 (70) 33.47 5600 0.722 0.088 140 0.015 T9S A-T9S0-08-34
T820-08-14 800 1450 (70) 17.25 1490 0.79 0.122 140 0.037 T82 A-T820-08-14
Up to 1800V
T620-16-20 1600 200 (87) 3.65 66.6 1.13 1.72 125 0.08 T62 A-T620-16-20
T620-16-20-M 1600 200 (90) 4.1 84 1.27 1.30 125 0.07 T62 A-T620-16-20-M
T620-14-25 1400 250 (90) 5 125 1.03 0.90 125 0.07 T62 A-T620-14-25
T620-16-30 1600 300 (80) 5 125 0.99 1.05 125 0.08 T62 A-T620-16-30
T625-12-30 1200 300 (80) 3.3 54.45 - - 150 0.08 T62 A-T625-12-30
T625-12-40 1200 400 (60) 4.55 103.5 0.77 1.24 150 0.08 T62 A-T625-12-40
T620-12-30 1200 300 (90) 5.7 162.5 0.88 0.70 125 0.07 T62 A-T620-12-30
T720-16-53 1600 525 (75) 9.2 423 0.85 0.60 125 0.05 T72 A-T720-16-53
T7H8-16-65 1600 650 (65) 8.2 336 1.03 0.628 125 0.04 T7H A-T7H8-16-65
T7H8-16-75 1600 750 (62) 9.6 461 0.97 0.48 125 0.04 T7H A-T7H8-16-75
T820-18-90 1800 900 (70) 13.7 938 0.785 0.35 125 0.037 T82 A-T820-18-90
T9G0-16-12 1600 1200 (85) 24.65 3038 0.606 0.268 125 0.023 T9G A-T9G0-16-12
T9G0-18-15 1800 1510 (78) 29.1 4230 0.755 0.226 125 0.020 T9G A-T9G0-18-15
T9G0-18-16 1800 1660 (70) 27.4 3750 0.834 0.164 125 0.023 T9G A-T9G0-18-16
T9G0-12-25 1200 2500 (85) 26.7 3564 0.848 0.159 150 0.015 T9G A-T9G0-12-25
T9G0-16-12 1600 1200 (75) 27 3645 0.94 0.18 125 0.018 T9G A-T9G0-16-12
T9S0-18-20 1800 2000 (72) 25.45 3240 0.755 0.226 125 0.015 T9S A-T9S0-18-20

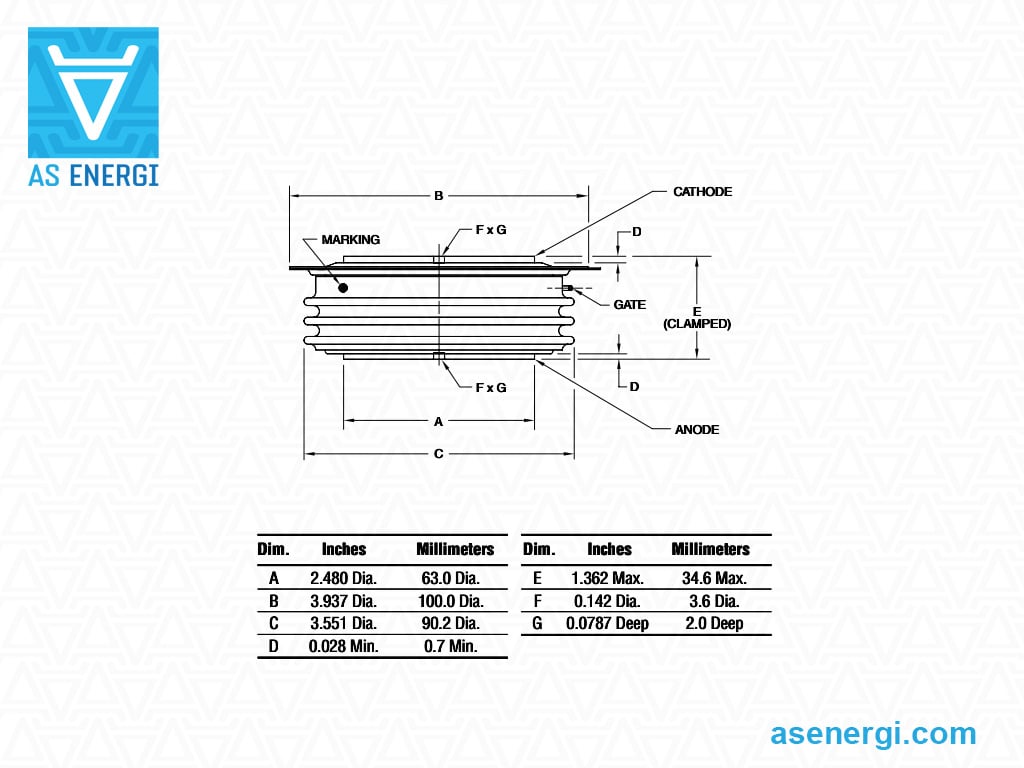

TA20-18-18 1800 1800 (85) 36.5 6660 0.72 0.167 125 0.015 TA2 A-TA20-18-18

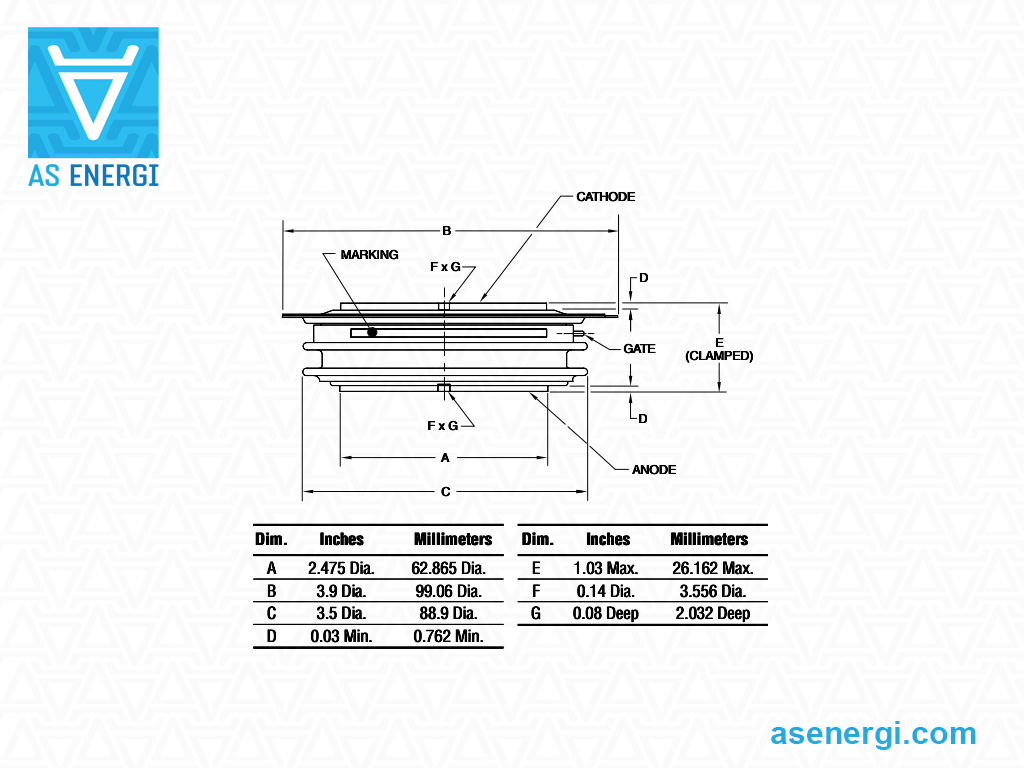

TAS0-18-26 1800 2635 (70) 35.83 6420 0.735 0.163 125 0.011 TAS A-TAS0-18-26
TBS7-16-32 1600 3200 (76) 4.,5 8200 0.776 0.089 125 0.01 TBS A-TBS7-16-32

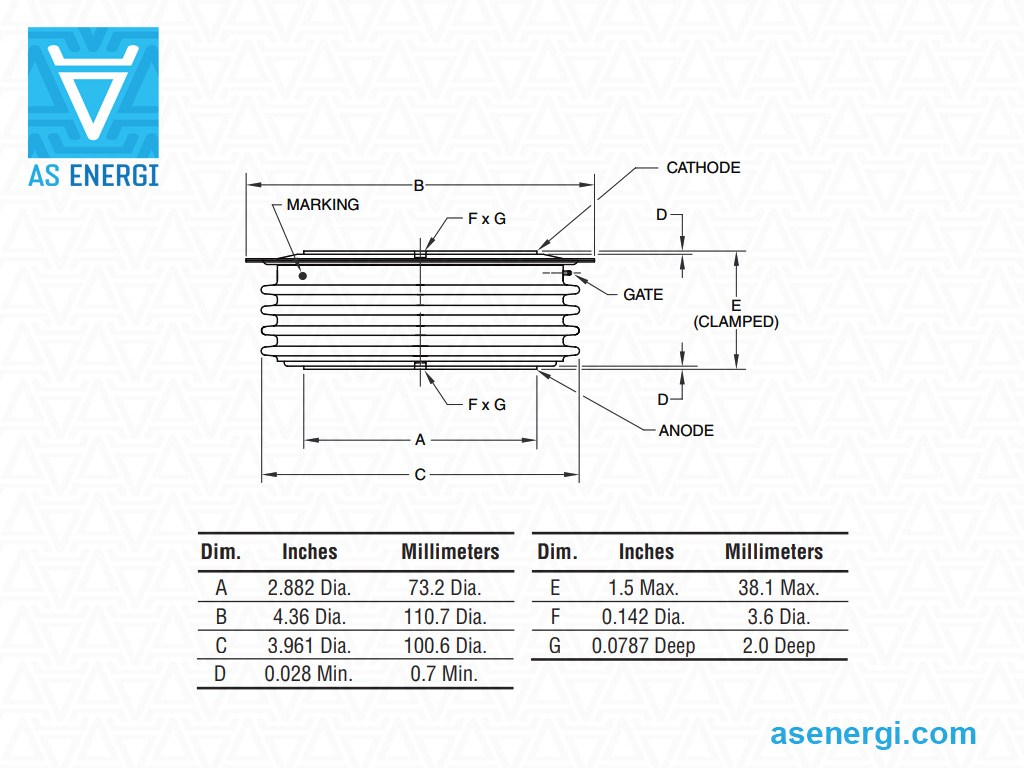

TBK5-16-32 1600 3200 (74) 58.45 17100 0.826 0.107 125 0.01 TBK5 A-TBK5-16-32
Up to 2800V
T720-22-45 2200 450 (75) 8 320 1.02 0.80 125 0.05 T72 A-T720-22-45
T720-24-45 2400 450 (65) 7.65 292 0.93 0.90 125 0.06 T72 A-T720-24-45
T720-24-55 2400 550 (65) 9,125 416 0.99 0.47 125 0.06 T72 A-T720-24-55
T720-24-40 2400 400 (75) 7 245 1.10 1.04 125 0.05 T72 A-T720-24-40
T7S0-24-55 2400 550 (68) 7.5 234 - - 125 0.035 T72 A-T7S0-24-55
T7S0-24-65 2400 650 (70) 8.2 336 1.00 0.70 125 0.035 T72 A-T7S0-24-65
T7S0-24-75 2400 750 (73) 9.6 461 0.97 0.48 125 0.035 T72 A-T7S0-24-75
T820-24-75 2400 750 (70) 10.95 600 0.97 0.495 125 0.037 T82 A-T820-24-75
T9G0-24-10 2400 1000 (82) 15.5 1200 0.90 0.49 125 0.023 T9G A-T9G0-24-10
T9G0-24-10-M 2400 1000 (75) 17 1445 1.04 0.39 125 0.018 T9G A-T9G0-24-10-M
T9G0-20-11 2000 1100 (75) 25 3125 0.98 0.28 125 0.018 T9G A-T9G0-20-11
T9S0-22-18 2200 1800 (70) 19.42 1886 0.752 0.265 125 0.015 T9S A-T9S0-22-18
TA20-22-16 2200 1600 (80) 26.9 3618 0.89 0.215 125 0.015 TA2 A-TA20-22-16
TAS0-24-25 2400 2550 (70) 35.83 6420 0.900 0.177 125 0.011 TAS A-TAS0-24-25
TBS7-26-25 2600 2500 (80) 41.5 8610 0.95 0.123 125 0.01 TBS A-TBS7-26-25

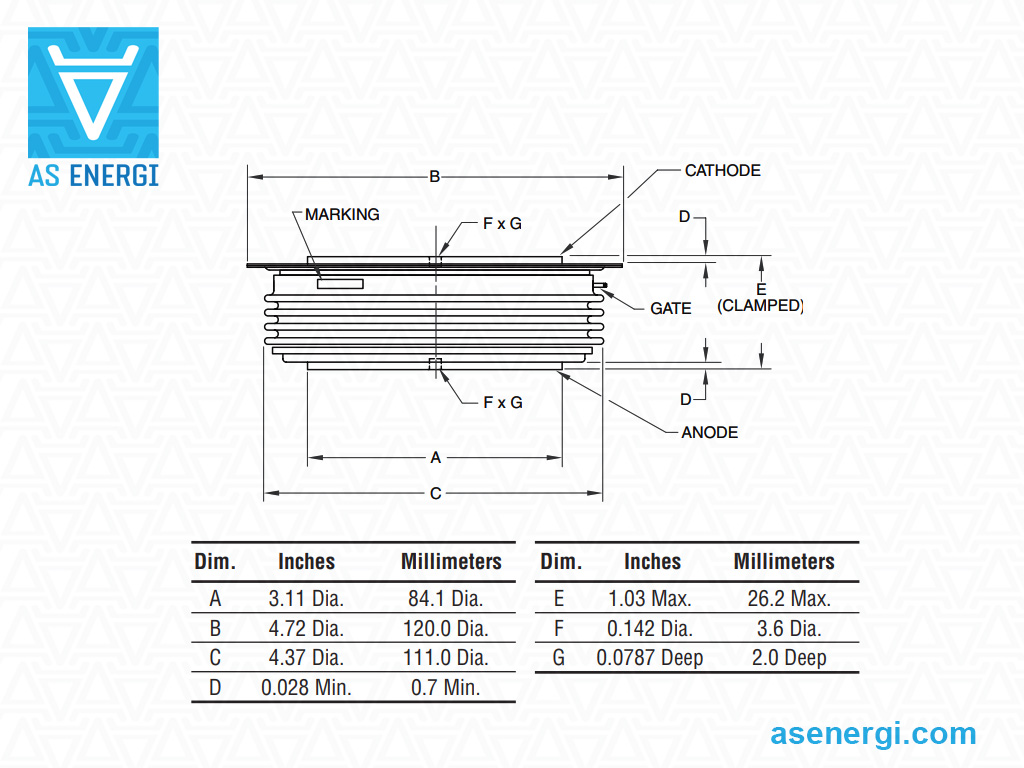

TCU4-28-32 2800 3200 (70) 72 25900 1.062 0.121 125 0.008 TCU A-TCU4-28-32

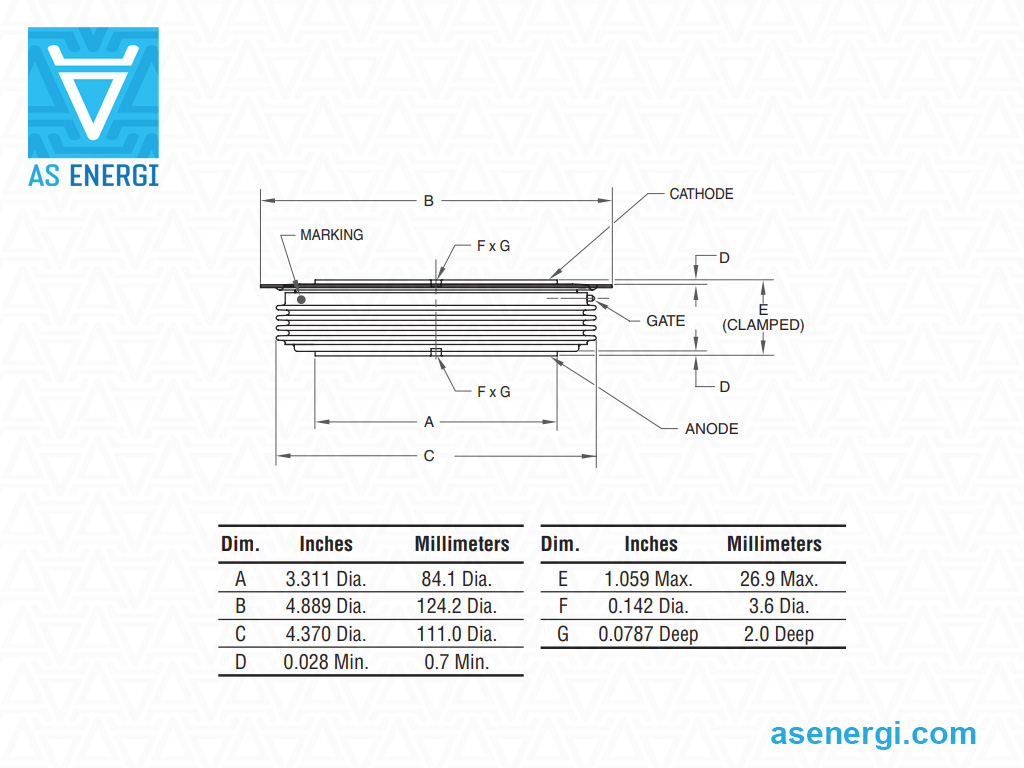

TCS4-28-34 2800 3400 (70) 75.42 28400 0.978 0.112 125 0.008 TCS A-TCS4-28-34
TCU4-28-34 2800 3400 (70) 75.42 28400 0.978 0.112 125 0.008 TCU A-TCU4-28-34

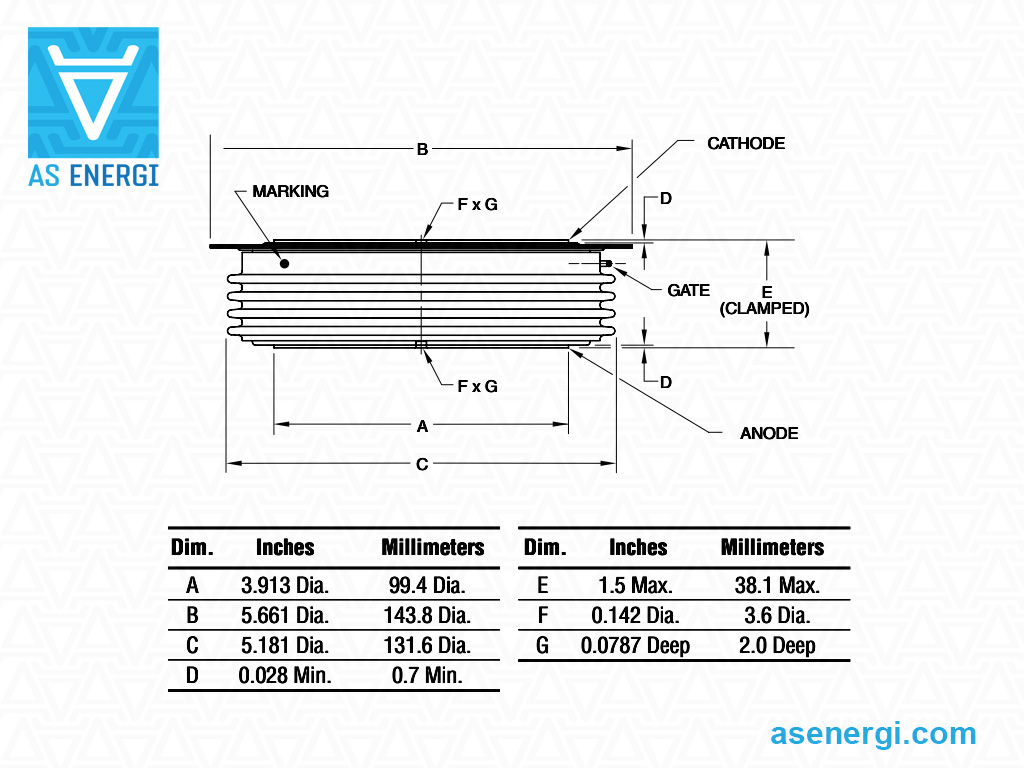

TDK4-24-38 2400 3800 (70) 70 24500 0.954 0.099 125 0.007 TD2 A-TDK4-24-38

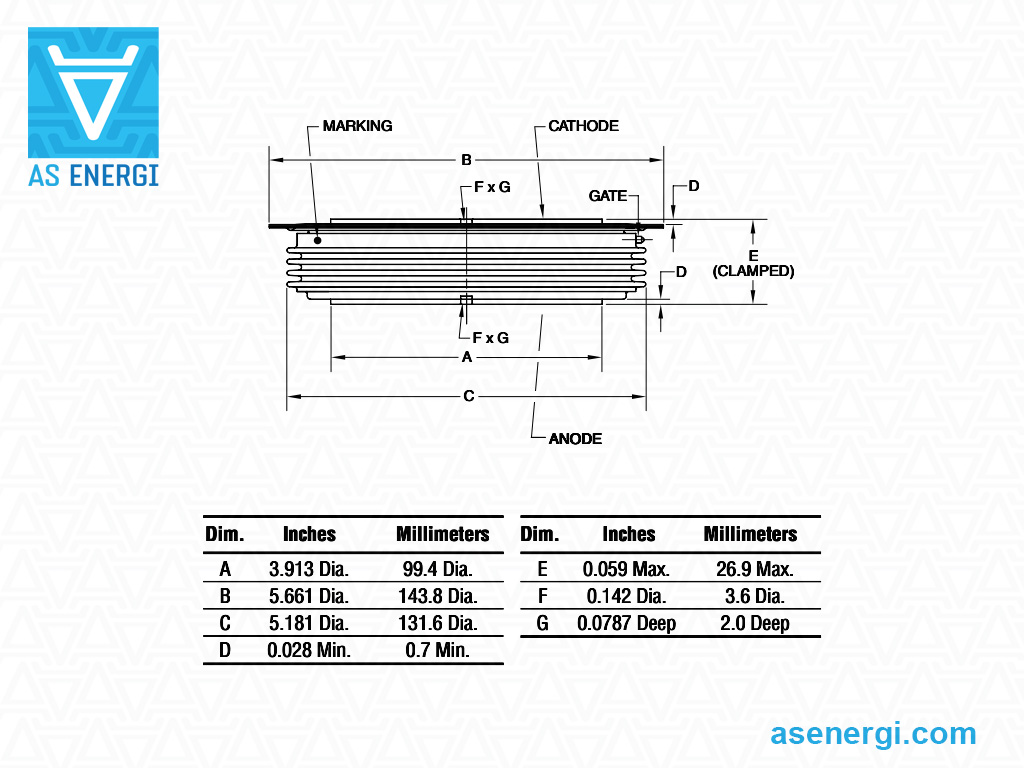

TDS4-24-44 2400 4400 (70) 82.97 34420 0.884 0.099 125 0.006 TDS A-TDS4-24-44
TDS5-20-50 2000 5000 (70) 84.85 36000 0.848 0.066 125 0.0065 TDS A-TDS5-20-50
Up to 3600V
T9S7-32-14 3200 1400 (67) 19.6 1920 0.923 0.449 125 0.0165 T9S A-T9S7-32-14

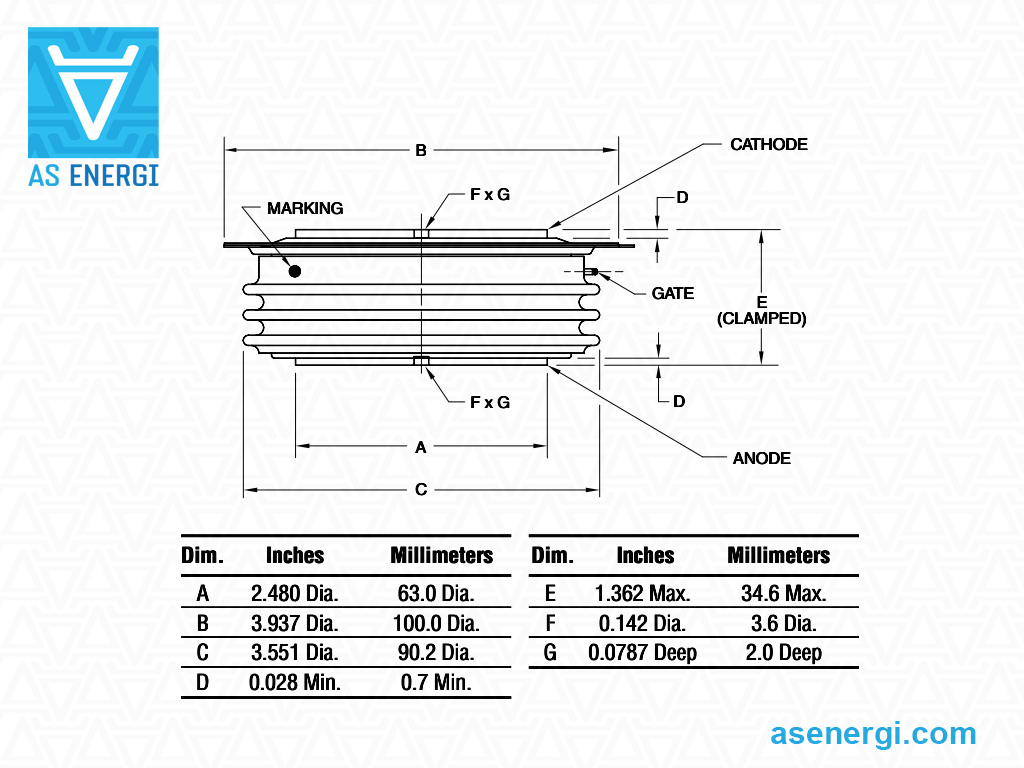

TAK7-32-18 3200 1800 (70) 22.16 2454 0.881 0.374 125 0.015 TAK A-TAK7-32-18
TAS7-32-21 3200 2100 (70) 28.28 4000 0.881 0.374 125 0.011 TAS A-TAS7-32-21
TBS4-36-25 3600 2500 (70) 32 5140 1.026 0.023 125 0.0085 TBS A-TBS4-36-25
TCS4-36-32 3600 3200 (70) 75 28100 0.955 0.14 125 0.008 TCS A-TCS4-36-32
TDS4-36-34 3600 3475 (70) 67.2 22600 0.914 0.145 125 0.007 TDS A-TDS4-36-34
TDK4-36-34 3600 3430 (70) 65.6 21500 0.914 0.145 125 0.007 TD2 A-TDK4-36-34
Up to 4500V
T8K7-45-35 4500 350 (76) 5.06 128 1.56 2.14 125 0.04 T82 A-T8K7-45-35
T9K7-45-08 4500 800 (79) 8 320 1.213 0.6 125 0.023 T9G A-T9K7-45-08
TAK7-44-12 4400 1200 (82) 36.5 6660 1.262 0.397 125 0.015 TAK A-TAK7-44-12
TAS7-44-16 4400 1650 (70) 20.74 2150 1.39 0.401 125 0.011 TAS A-TAS7-44-16
TBSD-45-21 4500 2115 (70) 31.7 5020 1.13 0.275 125 0.01 TBS A-TBSD-45-21

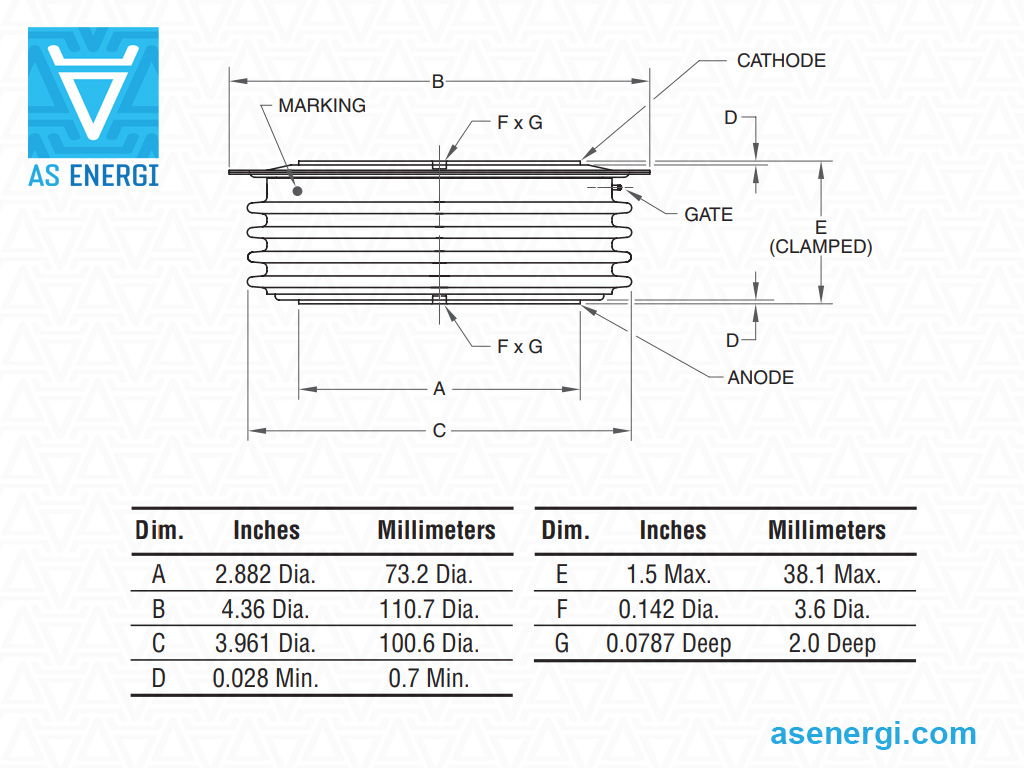

TBKD-45-19 4500 1890 (70) 31.7 5020 1.13 0.275 125 0.012 TBKD A-TBKD-45-19

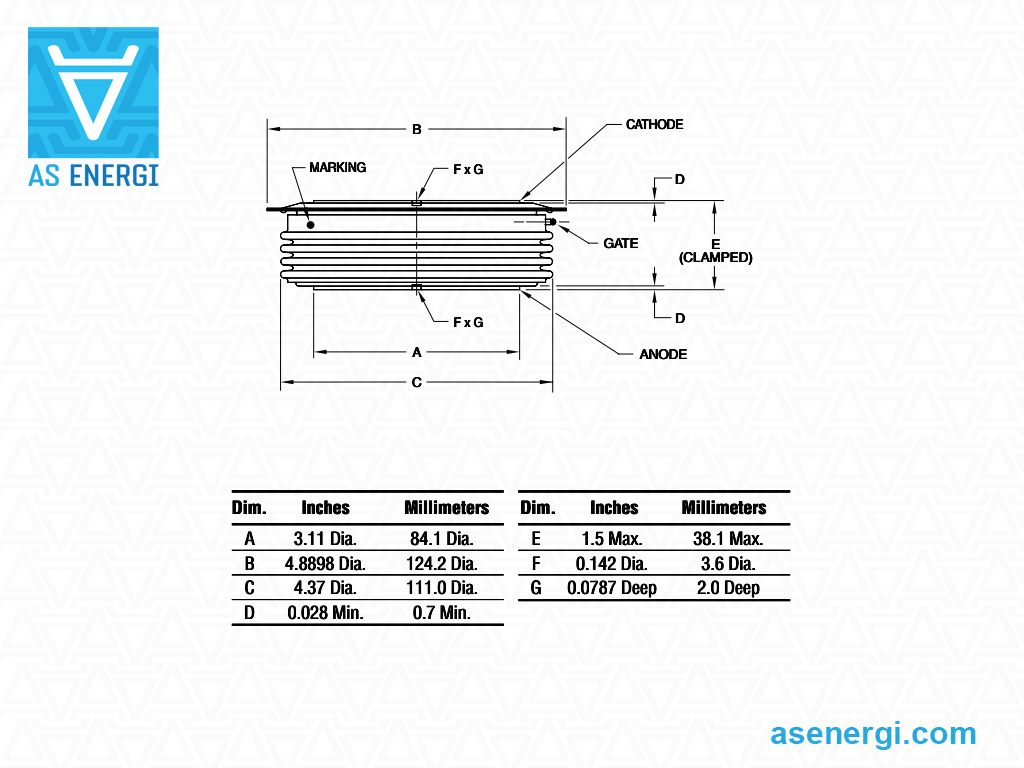

TC20-44-24 4400 2450 (73) 28.28 4000 0.99 0.271 125 0.009 TC2 A-TC20-44-24
TDK4-45-30 4500 3070 (70) 52.8 13900 0.991 0.196 125 0.007 TD2 A-TDK4-45-30
TDS4-45-33 4500 3325 (70) 52.8 13900 0.991 0.196 125 0.007 TDS A-TDS4-45-33
TDS4-44-36 4400 3585 (55) 52.8 13900 0.991 0.196 125 0.006 TDS A-TDS4-44-36
Up to 6500V
T8KC-65-32 6500 325 (70) 4.24 90 1.17 3.26 125 0.042 T82 A-T8KC-65-32
T9KC-65-06 6500 600 (72) 7.3 267 1.32 1.58 125 0.023 T9K A-T9KC-65-06
TAKC-65-11 6500 1100 (70) 11.3 640 1.06 0.837 125 0.015 TAK A-TAKC-65-11
TBKC-65-12 6500 1250 (70) 20.7 2150 1.15 0.744 125 0.013 TB2 A-TBKC-65-12
TBSC-65-14 6500 1400 (70) 22.8 2600 1.15 0.744 125 0.01 TBS A-TBSC-65-14

Leitfaden zur Teilenummerierung für Phasenanschnitt-Thyristoren:

A - T 9G0 - 24 - 10 - M
A – brand AS ENERGITM
T – Produktgruppe: Phasenanschnitt-Thyristor.
9G0 – Typ Nummer.
24 – Nennspannung (VRRM x 100).
10 – Aktuelle Bewertung:
T5 - (x 1);
T6, T7, T8 - (x 10);
T9, TA, TB, TC, TD - (x 100).
M – Modifizierung.

Hochleistungs-Halbleiter AS ENERGITM

Unser Unternehmen beschäftigt sich mit der Herstellung und dem Verkauf einer breiten Palette von Leistungshalbleitern (Leistungsthyristoren, Module, Gleichrichterdioden, Avalanche-, Rotor- und Schweißdioden, Triacs usw.) mit Strömen bis zu 15000A und Spannungen bis zu 9000V, sowie Luft- und Wasserkühlkörper dazu.
Sie können Halbleiterbauelemente in beliebigen Mengen kaufen, und wenn Sie große Mengen bestellen, wird der Preis niedriger sein. Wir haben das Vertrauen der Kunden gewonnen und liefern Produkte in die ganze Welt.

Bei Fragen zum Erwerb von SCR-Thyristoren, Dioden, Modulen senden Sie eine E-Mail-Anfrage an:

[email protected]

Und wir unterbreiten Ihnen ein kommerzielles Angebot für die Lieferung.
Bei großen Stückzahlen erstellen wir einen individuellen Preis!!!

Wir sind offen für die Herstellung von Produkten in unseren Produktionsstätten nach Ihren Wünschen und technischen Aufgabenstellungen.

youtubeVideo: Leistungs-Thyristoren T143-400, T143-500, T143-630, T143-800, T143-1000

youtubeVideo: Leistungs-Thyristoren T153-630, T153-800, T153-1000

youtubeVideo: Leistungs-Thyristoren T273-1000, T273-1250, T273-2000, T273-3200, T273-4000, T273-5000

Foto von Hochleistungs-Scheibenthyristoren:

Einbauempfehlungen für Leistungs-Thyristoren:

Montage eines Scheibenthyristors auf einem Kühlkörper

Die Zuverlässigkeit der Wärmeübertragung und des elektrischen Kontakts zwischen den Kontaktflächen des Thyristors und des Kühlers über den gesamten Temperaturbereich wird gewährleistet durch geeignetes drehmoment (spannkraft).

Vor der Montage sollten Sie Folgendes durchführen sichtkontrolle (1) Kontaktflächen auf mechanische Beschädigungen und wischen (2), mit Alkohol (Toluol, Benzin, Aceton) getränkt.

Nach der Kontrolle, die aktuellen Kontakte fixieren (führt), einen Stift einbauen um die Ausrichtung der Struktur zu fixieren.

Zur Verbesserung der Parameter der Wärmeübertragung wird empfohlen zum Schmieren (3) eine dünne Schicht Silikon-Wärmeleitpaste vor der Montage, die keine zwingende Voraussetzung für den Einbau ist.

Einbau des Thyristors (3), der zweite Teil des Kühlers, der Glasfaserisolator und die Anlaufscheibe.

Zum Einfädeln der Traverse (4) und die Muttern gleichmäßig anziehen. Vergewissern Sie sich keine Fehlausrichtung und Ebenheit der Kontaktflächen.

Wenn die Teile ausreichend eingespannt, aber beweglich sind, empfehlen wir, den Kühler auf eine ebene Fläche zu stellen und Überprüfung der Toleranz für Parallelität der gesamten angrenzenden Ebene der Flächen (5).

Jede Mutter festklemmen der Reihe nach (etwa eine Vierteldrehung) zur Haltestelle (6). Die Höhe der Durchbiegung der Traverse bestimmt, ob die erreichte Spannkraft der erforderlichen entspricht.

Nach dem Einbau müssen die Befestigungselemente (Muttern und Unterlegscheiben) zusätzlich gesichert werden gegen Korrosion.

Tipps und Empfehlungen für Leistungsthyristoren:

Die Leistungsthyristoren sollten nicht über einen längeren Zeitraum an ihrem Nennwert betrieben werden. Grenzlast für alle Parameter. In diesem Fall wird der Sicherheitsfaktor durch den geforderten Grad der Zuverlässigkeit des Geräts bestimmt.

Ersetzen eines ausgefallenen Leistungsthyristors durch einen Thyristor, der den Parametern des zu ersetzenden Thyristors entspricht.

Bei Betrieb in einer Umgebung mit erhöhter Umgebungstemperatur muss eine Unterkühlung vorgesehen werden.

Es wird empfohlen, die Leistungsthyristoren und Kühler regelmäßig von Staub und Verunreinigungen zu befreien, um eine ordnungsgemäße Wärmeableitung zu gewährleisten.

Induktive Stromteiler (oft verdrillter Ringdraht) sollten verwendet werden, um die Ströme zwischen parallel geschalteten Leistungsthyristoren auszugleichen. Die gängigsten Anschlussmethoden sind geschlossener Stromkreis, gemeinsamer Spulenstromkreis oder Leistungsthyristor. Der Wirkungsgrad von Stromteilern wird in diesem Fall durch den Querschnitt des Magnetdrahtes bestimmt.

Die Vermeidung von Spannungsasymmetrien bei der Reihenschaltung von Leistungsthyristoren wird durch die Verwendung von parallel zu jedem Thyristor geschalteten Nebenschlusswiderständen erreicht. Der Spannungsausgleich unter transienten Bedingungen wird durch Parallelschaltung von Kondensatoren zu jedem Thyristor erreicht.

Es ist strengstens untersagt, unter Hochspannung stehende Leistungsthyristoren während des Betriebs zu berühren.

icon Warum Sie sich für AS ENERGITM

  • Eigene Produktionsanlagen, einschließlich der Produktion von Halbleitersiliziumchips
  • Europäische Marke - 100% Qualität, günstiger Preis, kurze Produktionsfristen
  • Über 20 Jahre Erfahrung in der Halbleiterindustrie
  • Kunden aus mehr als 50 Ländern vertrauen uns
  • 20000 Artikel in der Produktlinie Ströme von 10A bis 15000A, Spannungen von 100V bis 9000V
  • Wir produzieren Analogen von Produkten anderer Hersteller
  • Garantierte zertifizierte Qualität, Garantiezeit des Betriebs - 2 Jahre



Qualitätsgarantie

Unsere Produkte sind zertifiziert und entsprechen internationalen Standards.
Unser Unternehmen gewährt eine Qualitätsgarantie für Produkte von 2 Jahren.
Auf Wunsch des Kunden stellen wir Konformitätsbescheinigungen, Zuverlässigkeits berichte, Datenblätter und technische Pässe zur Verfügung.

Certificates

Jedes Produkt wird auf die Hauptparameter getestet und Testberichte der Parameter für jedes Produkt werden bereitgestellt.

Test Report

Geografie der Partnerschaft

Das Unternehmen AS ENERGITM fertigt und liefert Leistungshalbleiter in mehr als 50 Länder auf der ganzen Welt.

Geography

Logistik und Lieferung

Wir liefern unsere Produkte in die ganze Welt mit den Diensten von Logistikunternehmen: DHL, TNT, UPS, EMS, Fedex, Aramex.
Die Lieferung der Produkte kann mit allen Transportmitteln erfolgen: Luft, See, Schiene und Straße.

Logistics

AS ENERGITM Semiconductors Manufakturen

Unsere Produktpalette umfasst Gleichrichterdioden, Phasensteuerthyristoren in Scheiben- und Bolzen Bauweise, Avalanche-Dioden und Thyristoren, schnell schaltende, Hochfrequenz-Thyristoren, schnelle Erholungs-, Schweiß- und Rotordioden, Triacs, Brückengleichrichter, Leistungsmodule (Thyristor, Diode, Thyristordiode, IGBT) und Luft- und Wasserkühlkörper dazu.

Leistungsdioden und Thyristoren werden für Ströme von 10A bis 15000A, Spannungsbereich von 100V bis 9000V hergestellt.
Leistungsdioden- und Thyristormodule werden von 25A bis 1250A, Spannungsbereich 400V - 4400V produziert.
Das Angebot an Leistungshalbleitern umfasst auch gleichwertige, Ersatz-, analoge und alternative Halbleiterbauelemente globaler Hersteller.

Ausgewählte Produkte:



Tags: Phasenanschnitt-Thyristor, SCR-Thyristor, Presspack-Thyristor, Bolzen-Thyristor, Leistungshalbleiter, Powerex Ersatz, Powerex Diskreter Halbleiter, Powerex Umriss, Phasenanschnitt-Thyristor Preis, Scr Thyristor Datenblatt, Thyristor Schaltkreise, Zertifikat, Herstellung, Thyristoren Factory Made, Technische Spezifikation von Leistungs-Thyristor



Selected Products:

Home / Produkte / Phasenanschnitt-Thyristoren Powerex
^
