AS ENERGISchnelle Erholungsdiodenmodule Powerex Ersatz
Module mit schnellen Erholungsdioden sind monolithisch aufgebaut und haben eine doppelte Halbleitertopologie (Dioden-Typ). Verwendet in Gleich- und Wechselstromkreisen mit Lasten bis 250A und Rückwärtsimpulsspannungen bis zu 4000V.
Module mit schnellen Erholungsdioden AM-LC, AM-NC, AM-ND AS ENERGITM ist eine ersatz, Ersatzäquivalente und alternative Halbleiterbauelemente für Diodenmodule Powerex Europe.
Leitfaden zur Teilenummerierung für Module mit schnellen Erholungsdioden
Die Diodenmodule sind in einem Standard-Industriegehäuse untergebracht, was die Integration des Geräts in bestehende Anlagen erleichtert.
Die Module werden in einem hochzuverlässigen Druckkontakt konstruiert und montiert, der die spezifischen Anforderungen von kosten- und leistungsoptimierten Anwendungen erfüllt.
Diodenmodule werden in verschiedenen Leistungsgeräten eingesetzt - in Leistungs- und Steuergeräten, elektrischen Antrieben, Leistungsreglern, Wechselstromreglern, Umrichtern, Steuerungen von Hochöfen oder chemischen Prozessen, Schweißgeräten und als Gleichrichter für Wechselstromumrichter.
Unsere Leistungsmodule werden in verschiedenen Doppel- und Einzelgerätetopologien für fast alle Phasensteuerungs- oder Gleichrichteranwendungen angeboten.
Unser Unternehmen bietet eine Qualitätsgarantie für Thyristor / Dioden-Module von 2 Jahren ab dem Kaufdatum. Bei der Lieferung von Thyristor / Dioden-Module, wenn nötig, bieten wir technischen Pass und Konformitätsbescheinigung.
Der Endpreis von Diodenmodulen hängt von der Spannungsklasse, der Menge, den Lieferbedingungen, dem Hersteller, dem Herkunftsland und der Zahlungsart ab.
Allgemeine Spezifikationen von schnellen Erholungsdiodenmodulen Powerex und Ersätze
| Typ | IF(AV)M (TC) |
V RRM | IFSM | I 2t | V T0 | r T | R th(jc) pro Modul |
R th(jc) pro Abzweigung |
R th(cs) pro Modul |

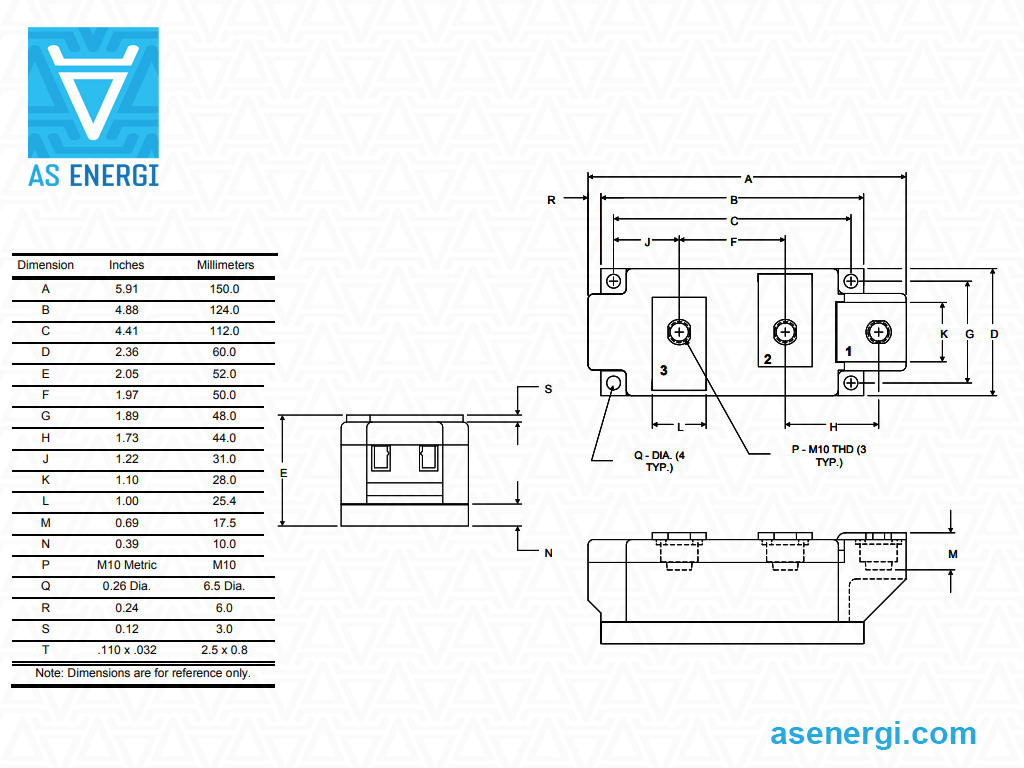

Abmessungen L×B×H | Ersatz AS ENERGITM |
Datenblatt |
| A | V | kA | kA 2·s | V | mΩ | °C/W | °C/W | °C/W | mm | |||
| LC8136240A | 240 (73) | 3600 | 8.25 | 340 | 1.306 | 3.5 | 0.065 | 0.065 | 0.001 | 150x60x52 | AM-LC8136240A |  |
| LC8138240A | 240 (73) | 3800 | 8.25 | 340 | 1.306 | 3.5 | 0.065 | 0.065 | 0.001 | 150x60x52 | AM-LC8138240A | |
| LC8140240A | 240 (73) | 4000 | 8.25 | 340 | 1.306 | 3.5 | 0.065 | 0.065 | 0.001 | 150x60x52 | AM-LC8140240A | |
| NC4406250H | 250 (89) | 600 | 4.5 | 85 | 0.908 | 1.211 | 0.14 | 0.14 | 0.03 | 116x50x52 | AM-NC4406250H | |
| NC4408250H | 250 (89) | 800 | 4.5 | 85 | 0.908 | 1.211 | 0.14 | 0.14 | 0.03 | 116x50x52 | AM-NC4408250H | |
| NC4410250H | 250 (89) | 1000 | 4.5 | 85 | 0.908 | 1.211 | 0.14 | 0.14 | 0.03 | 116x50x52 | AM-NC4410250H | |
| ND4410250E | 250 (89) | 1000 | 4.5 | 85 | 0.908 | 1.211 | 0.14 | 0.14 | 0.03 | 116x50x52 | AM-ND4410250E | |
Leitfaden zur Teilenummerierung für schnelle Erholungsdiodenmodule:
| A | M | – | LC8 | 1 | 40 | 240 | A |
| A | – |  AS ENERGITM |
| M | – | Produktgruppe: Modul. |
| LC8 | – | Art des Pakets. |
| 1 | – | Dioden-Module. |
| 40 | – | Spannungsklasse VRRM / 100. |
| 240 | – | IF(AV), Amp. |
| A | – | Modifizierung |
Hochleistungs-Halbleiter AS ENERGITM
Unser Unternehmen beschäftigt sich mit der Herstellung und dem Verkauf einer breiten Palette von Leistungshalbleitern (Leistungsthyristoren, Module, Gleichrichterdioden, Avalanche-, Rotor- und Schweißdioden, Triacs usw.) mit Strömen bis zu 15000A und Spannungen bis zu 9000V, sowie Luft- und Wasserkühlkörper dazu.
Sie können Halbleiterbauelemente in beliebigen Mengen kaufen, und wenn Sie große Mengen bestellen, wird der Preis niedriger sein. Wir haben das Vertrauen der Kunden gewonnen und liefern Produkte in die ganze Welt.
Bei Fragen zum Erwerb von SCR-Thyristoren, Dioden, Modulen senden Sie eine E-Mail-Anfrage an:
Und wir unterbreiten Ihnen ein kommerzielles Angebot für die Lieferung.
Bei großen Stückzahlen erstellen wir einen individuellen Preis!!!
Wir sind offen für die Herstellung von Produkten in unseren Produktionsstätten nach Ihren Wünschen und technischen Aufgabenstellungen.
Empfehlungen für die Montage von Leistungsmodulen
Kühlkörper- und Oberflächenspezifikationen, Vorbereitung
Um einen guten thermischen Kontakt zu gewährleisten und die in den Datenblättern angegebenen Werte für den thermischen Kontaktwiderstand zu erhalten, muss die Kontaktfläche des Kühlkörpers sauber und frei von Staubpartikeln sein. Es ist sinnvoll, die Montagefläche des Kühlkörpers unmittelbar vor der Montage mit Tüchern und einem Alkoholreiniger, z. B. Isopropanol, zu reinigen. Die folgenden mechanischen Spezifikationen müssen eingehalten werden:
– Die Unebenheit der Montagefläche des Kühlkörpers muss ≤ 50μm pro 100 mm sein.
– Rauhigkeit Rz:
< 10 μm
– Keine Schritte > 10 μm
Spezifikation der Kühlkörperoberfläche |
Auftragen von Wärmeleitpaste
Es wird empfohlen, die Wärmeleitpaste im Schablonendruckverfahren aufzubringen. Es wird empfohlen, eine Wärmeleitpastendicke im Bereich von 50 μm bis 100 μm zu verwenden. Das Auftragen von Wärmeleitpaste mit einer Walze wird für die Massenproduktion nicht empfohlen, da die Reproduzierbarkeit einer optimierten Wärmeleitpastendicke nicht gewährleistet werden kann.
Anzugsmoment am Kühlkörper MS
Zur Befestigung der Leistungsmodule wird die Verwendung von Stahlschrauben in Kombination mit geeigneten Unterlegscheiben und Federringen oder Kombischrauben dringend empfohlen. Das im Datenblatt angegebene Drehmoment muss eingehalten werden.
Es wird ein Voranziehdrehmoment und ein Nachziehen auf den vorgegebenen Drehmomentwert empfohlen. Für den Schraubvorgang muss die Drehzahl begrenzt werden und eine weiche Drehmomentbegrenzung wird empfohlen, um Drehmomentspitzen zu vermeiden, die bei Druckluftschraubern auftreten können.
Beispiel für eine Montagereihenfolge |
Die Schrauben müssen in mehreren Schritten über Kreuz mit gleichem Drehmoment angezogen werden, bis der angegebene Drehmomentwert erreicht ist MS erreicht worden ist.
Warum Sie sich für AS ENERGITM
- Eigene Produktionsanlagen, einschließlich der Produktion von Halbleitersiliziumchips
- Europäische Marke - 100% Qualität, günstiger Preis, kurze Produktionsfristen
- Über 20 Jahre Erfahrung in der Halbleiterindustrie
- Kunden aus mehr als 50 Ländern vertrauen uns
- 20000 Artikel in der Produktlinie Ströme von 10A bis 15000A, Spannungen von 100V bis 9000V
- Wir produzieren Analogen von Produkten anderer Hersteller
- Garantierte zertifizierte Qualität, Garantiezeit des Betriebs - 2 Jahre
Qualitätsgarantie
Unsere Produkte sind zertifiziert und entsprechen internationalen Standards.
Unser Unternehmen gewährt eine Qualitätsgarantie für Produkte von 2 Jahren.
Auf Wunsch des Kunden stellen wir Konformitätsbescheinigungen, Zuverlässigkeits berichte, Datenblätter und technische Pässe zur Verfügung.
Jedes Produkt wird auf die Hauptparameter getestet und Testberichte der Parameter für jedes Produkt werden bereitgestellt.
Geografie der Partnerschaft
Das Unternehmen AS ENERGITM fertigt und liefert Leistungshalbleiter in mehr als 50 Länder auf der ganzen Welt.
Logistik und Lieferung
Wir liefern unsere Produkte in die ganze Welt mit den Diensten von Logistikunternehmen: DHL, TNT, UPS, EMS, Fedex, Aramex.
Die Lieferung der Produkte kann mit allen Transportmitteln erfolgen: Luft, See, Schiene und Straße.
AS ENERGITM Semiconductors Manufakturen
Unsere Produktpalette umfasst Gleichrichterdioden, Phasensteuerthyristoren in Scheiben- und Bolzen Bauweise, Avalanche-Dioden und Thyristoren, schnell schaltende, Hochfrequenz-Thyristoren, schnelle Erholungs-, Schweiß- und Rotordioden, Triacs, Brückengleichrichter, Leistungsmodule (Thyristor, Diode, Thyristordiode, IGBT) und Luft- und Wasserkühlkörper dazu.
Leistungsdioden und Thyristoren werden für Ströme von 10A bis 15000A, Spannungsbereich von 100V bis 9000V hergestellt.
Leistungsdioden- und Thyristormodule werden von 25A bis 1250A, Spannungsbereich 400V - 4400V produziert.
Das Angebot an Leistungshalbleitern umfasst auch gleichwertige, Ersatz-, analoge und alternative Halbleiterbauelemente globaler Hersteller.
