AS ENERGIErsatz für Dynex-Gleichrichterdioden
Leistungs-Standard-Gleichrichterdioden, auch bekannt als Normal-Recovery-Dioden in Scheibenausführung, sind Presspaket-Allzweckdioden.
Gleichrichterdioden ADR AS ENERGITM sind Ersatz, Analog-, Alternative- und äquivalente Halbleiterbauelemente für Normal-Recovery-Dioden der DRD-Serie von Dynex Semiconductor.
"Luftgekühlte Kühlkörper O-Serie für Scheibengeräte", "Luftkühlkörper Serie SF", "Wasserkühlkörper Serie SS" zur Kühlung von Thyristoren sind ebenfalls auf Bestellung erhältlich.
Leitfaden zur Artikelkennzeichnung für Gleichrichterdioden
Video: Tests von Hochleistungs-Scheibendioden Eigenschaften: optimiert für Netzfrequenz; niedrige Durchlassverluste; hohe Sperrspannung und hohe Stromtragfähigkeit, hohe Spitzenstromfähigkeit.
Die Standard-Gleichrichterdioden wandeln Gleich- und Wechselströme bis zu 7500A in Schaltungen mit Spannungen bis zu 9000V um. Ihre Hauptanwendungen sind Gleichrichter für große Wechselstromantriebe, Aluminium-Schmelzen und andere Metallveredlungsprozesse sowie Bahnstromversorgung.
Die Diode verfügt über ein industrielles Keramikgehäuse nach Standard, was die Integration in vorhandene Anlagen erleichtert. Diese Diode hat ein Scheibengehäuse mit Druckkontakten. Die Polarität der Diode (Anode, Kathode) wird durch das Symbol am Gehäuse bestimmt. Die technischen Spezifikationen, der Leitfaden zur Artikelkennzeichnung und Datenblätter für Dioden sind weiter unten aufgeführt.
Gleichrichterdioden AS ENERGITM weisen folgende Merkmale auf: geringe statische und dynamische Verluste, hohe Werte von VRSM/VRRM, umfangreiche Erfahrung beim Einsatz der Bauteile in verschiedenen Industriezweigen, Spannungsbereich von 100 bis 9000 V und Stromstärken von 100 bis 7500 A, hohe Beständigkeit gegen thermische und elektrische Zyklen.
Unser Unternehmen gewährt eine Qualitätsgarantie für Gleichrichterdioden von 2 Jahren ab Kaufdatum. Beim Lieferumfang der Dioden stellen wir bei Bedarf technischen Pass und Konformitätszertifikat zur Verfügung.
Der Endpreis für Normal-Recovery-Dioden hängt von der Spannungs-Klasse, Menge, Lieferbedingungen, Hersteller, Ursprungsland und Zahlungsart ab.
Allgemeine Spezifikationen der Dynex-Gleichrichterdioden und Ersatztypen
| Typ | VRRM | IF(AV)M (TC=100°C) |
IFSM | I2t | VFM | Rth(j-c) | Fm | Gehäuse | Abmessungen ØDxØdxH |
Ersatz AS ENERGITM |
Datenblatt |
| V | A | kA | MA2·s | V | ºC/kW | kN | mm | ||||
| Gleichrichterdioden bis zu 1400 V | |||||||||||
| DRD520T14 | 1400 | 520 | 5.9 | 0.17 | 1.45 | 80 | 4-6 | T | 42x19x13.5 | ADR520T14 |  |
| DRD710T14 | 1400 | 866 | 8 | 0.3 | 1.2 | 70 | 3.5-5 | T | 42x19x15 | ADR710T14 | |
| DRD1360D14 | 1400 | 1360 | 15.2 | 1.16 | 1.3 | 35 | 8-12 | D | 47x29x14.5 | ADR1360D14 | |
| DRD1510G14 | 1400 | 1510 | 16.8 | 1.41 | 1.2 | 35 | 12-18 | G | 58x34x26.5 | ADR1510G14 | |
| DRD2770F14 | 1400 | 2770 | 31 | 4.81 | 1.05 | 20 | 18-26 | F | 75x47x26.5 | ADR2770F14 | |
| DRD3220X14 | 1400 | 3220 | 35.8 | 6.41 | 1.15 | 18 | 26-34 | X | 85x53x26.5 | ADR3220X14 | |
| DRD4650C14 | 1400 | 4650 | 45 | 10.13 | 1.05 | 13 | 40-50 | C | 100x63x26.5 | ADR4650C14 | |
| DRD6080V14 | 1400 | 6080 | 60 | 18 | 1.05 | 10 | 50-62 | V | 110x73x26.5 | ADR6080V14 | |
| Gleichrichterdioden bis zu 2200 V | |||||||||||
| DRD4890L15 | 1500 | 5794 | 57 | 16.2 | 1.05 | 13 | 40-48 | L | 102x63x32.9 | ADR4890L15 | |
| DRD2460F18 | 1800 | 2996 | 41.3 | 8.5 | 1.18 | 22 | 18-22 | F | 76x48x26.5 | ADR2460F18 | |
| DRD5460Y20 | 2000 | 6654 | 100 | 50 | 1.0 | 10 | 38-47 | Y | 112.5x73x36.7 | ADR5460Y20 | |
| DRD410T22 | 2200 | 410 | 4.9 | 0.12 | 1.85 | 80 | 4-6 | T | 42x19x13.5 | ADR410T22 | |
| DRD990D22 | 2200 | 990 | 12.5 | 0.78 | 1.6 | 35 | 8-12 | D | 47x29x14.5 | ADR990D22 | |
| DRD1100G22 | 2200 | 1100 | 13.9 | 0.966 | 1.45 | 35 | 12-18 | G | 58x34x26.5 | ADR1100G22 | |
| DRD2030F22 | 2200 | 2030 | 25.7 | 3.3 | 1.2 | 20 | 18-26 | F | 75x47x26.5 | ADR2030F22 | |
| DRD2360X22 | 2200 | 2360 | 29.8 | 4.44 | 1.35 | 18 | 26-34 | X | 85x53x26.5 | ADR2360X22 | |
| DRD3430C22 | 2200 | 3430 | 42.2 | 8.9 | 1.2 | 13 | 40-50 | C | 100x63x26.5 | ADR3430C22 | |
| DRD4460V22 | 2200 | 4460 | 56.4 | 15.9 | 1.15 | 10 | 50-62 | V | 110x73x26.5 | ADR4460V22 | |
| DRD6380W22 | 2200 | 6380 | 78 | 30.42 | 1.09 | 7 | 62-78 | W | 120x84x26.5 | ADR6380W22 | |
| DRD6800A22 | 2200 | 6800 | 94 | 44.18 | 1.03 | 6 | 80-100 | A | 150x100x35 | ADR6800A22 | |
| DRD8880H22 | 2200 | 8880 | 125 | 78.13 | 0.98 | 4 | 110-130 | H | 172x110x35 | ADR8880H22 | |
| Gleichrichterdioden bis zu 3000 V | |||||||||||
| DRD2880L25 | 2500 | 3438 | 32 | 5.12 | 1.05 | 13 | 40-48 | L | 102x63x34.1 | ADR2880L25 | |
| DRD4780Y26 | 2600 | 5788 | 81 | 33 | 1.05 | 10 | 38-47 | Y | 112x73x37.7 | ADR4780Y26 | |
| DRD1960F28 | 2800 | 2372 | 31.3 | 4.9 | 1.3 | 22 | 18-22 | F | 76x48x27 | ADR1960F28 | |
| DRD6990M28 | 2800 | 8790 | 95 | 45.1 | 0.97 | 6 | 75-91 | M | 148x100x26 | ADR6990M28 | |
| DRD1320G30 | 2800 | 1849 | 20 | 2 | 1.3 | 32 | 11.5-13.5 | G | 58.5x34x27 | ADR1320G30 | |
| Gleichrichterdioden bis zu 3400 V | |||||||||||
| DRD850D34 | 3400 | 850 | 10.8 | 0.583 | 1.95 | 35 | 8-12 | D | 47x29x14.5 | ADR850D34 | |
| DRD960G34 | 3400 | 960 | 12 | 0.72 | 1.7 | 35 | 12-18 | G | 58x34x26.5 | ADR960G34 | |
| DRD1830F34 | 3400 | 1830 | 23 | 2.65 | 1.35 | 20 | 18-26 | F | 75x47x26.5 | ADR1830F34 | |
| DRD2050X34 | 3400 | 2050 | 25.8 | 3.33 | 1.55 | 18 | 26-34 | X | 85x53x26.5 | ADR2050X34 | |
| DRD2980C34 | 3400 | 2980 | 36.5 | 6.66 | 1.35 | 13 | 40-50 | C | 100x63x26.5 | ADR2980C34 | |
| DRD3920V34 | 3400 | 3920 | 49.5 | 12.25 | 1.25 | 10 | 50-62 | V | 110x73x26.5 | ADR3920V34 | |
| DRD5240W34 | 3400 | 5240 | 64.2 | 20.61 | 1.29 | 7 | 62-78 | W | 120x84x26.5 | ADR5240W34 | |
| DRD6140A34 | 3400 | 6140 | 84.4 | 35.62 | 1.1 | 6 | 80-100 | A | 150x100x35 | ADR6140A34 | |
| DRD7810H34 | 3400 | 7810 | 118 | 69.62 | 1.1 | 4 | 110-130 | H | 172x110x35 | ADR7810H34 | |
| Gleichrichterdioden bis zu 4000 V | |||||||||||
| DRD870G40 | 4000 | 870 | 15 | 1.13 | 1.6 | 32 | 11.5-13.5 | G | 58.5x34x27 | ADR870G40 | |
| DRD1230F40 | 4000 | 1225 | 25 | 3.13 | 1.6 | 22 | 18-22 | F | 76x48x27 | ADR1230F40 | |
| DRD2960Y40 | 4000 | 2960 | 62.5 | 19.53 | 1.25 | 10 | 38-47 | Y | 112.5x73x37.7 | ADR2960Y40 | |
| DRD3390V40 | 4000 | 3388 | 62.5 | 19.53 | 1.25 | 8 | 38-47 | V | 112.5x73x27 | ADR3390V40 | |
| DRD4350A40 | 4000 | 4350 | 83 | 34.5 | 1.06 | 7 | 75-91 | A | 148x100x35 | ADR4350A40 | |
| Gleichrichterdioden bis zu 5000 V | |||||||||||
| DRD2000L45 | 4500 | 2000 | 31 | 3.92 | 1.4 | 13 | 40-48 | L | 102x63x32.9 | ADR2000L45 | |
| DRD6290H45 | 4500 | 6290 | 99.4 | 49.4 | 1.19 | 4 | 110-130 | H | 172x110x35 | ADR6290H45 | |
| DRD1100F48 | 4800 | 1105 | 20.5 | 2.13 | 1.8 | 22 | 18-22 | F | 76x48x27 | ADR1100F48 | |
| DRD710G50 | 5000 | 710 | 11.5 | 0.66 | 1.8 | 32 | 11.5-13.5 | G | 58.5x34x27 | ADR710G50 | |
| DRD2690Y50 | 5000 | 2691 | 55 | 15.12 | 1.21 | 10 | 38-47 | Y | 112.5x73x37.7 | ADR2690Y50 | |
| DRD3080V50 | 5000 | 3083 | 55 | 15.12 | 1.21 | 8 | 38-47 | V | 112.5x73x27 | ADR3080V50 | |
| Gleichrichterdioden bis zu 6000 V | |||||||||||
| DRD3770A52 | 5200 | 3768 | 70 | 24.5 | 1.17 | 7 | 75-91 | A | 148x100x35.0 | ADR3770A52 | |
| DRD3120B55 | 5500 | 3120 | 51.7 | 13.364 | 1.31 | 9 | 62-78 | B | 120x78x35 | ADR3120B55 | |
| DRD5940H55 | 5500 | 5940 | 93.6 | 43.8 | 1.26 | 4 | 110-130 | H | 172x110x36 | ADR5940H55 | |
| DRD630G60 | 6000 | 630 | 10.5 | 0.555 | 2.1 | 32 | 11.5-13.5 | G | 58.5x34x27 | ADR630G60 | |
| DRD1010F60 | 6000 | 1015 | 16.5 | 1.425 | 2.1 | 22 | 18-22 | F | 76x48x27 | ADR1010F60 | |
| Gleichrichterdioden bis zu 7200 V | |||||||||||
| DRD5150H65 | 6500 | 5150 | 82.5 | 34 | 1.65 | 4 | 110-130 | H | 172x110x36 | ADR5150H65 | |
| DRD4950H72 | 7200 | 4950 | 79 | 31.2 | 1.71 | 4 | 110-130 | H | 172x110x36 | ADR4950H72 | |
| Gleichrichterdioden bis zu 9000 V | |||||||||||
| DRD4690H85 | 8500 | 4690 | 74.5 | 27.75 | 1.31 | 4 | 110-130 | H | 172x110x36 | ADR4690H85 | |
| DRD560G90 | 9000 | 557 | 10 | 0.5 | 2.08 | 32 | 11-13 | G | 58x34x26.5 | ADR560G90 | |

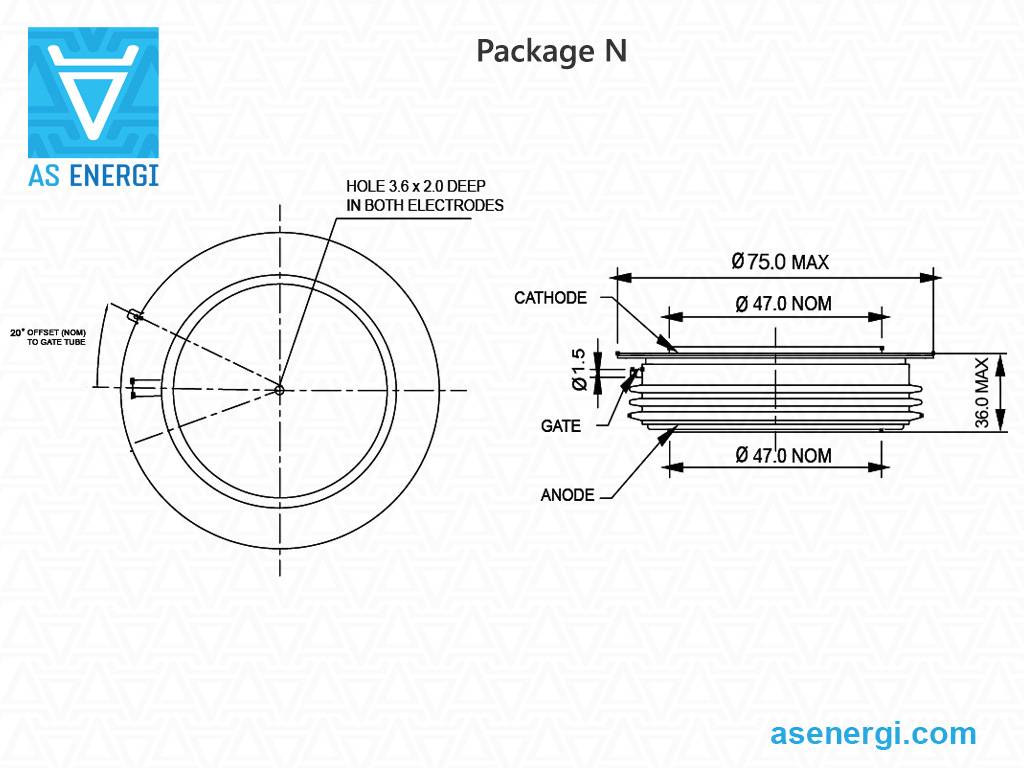

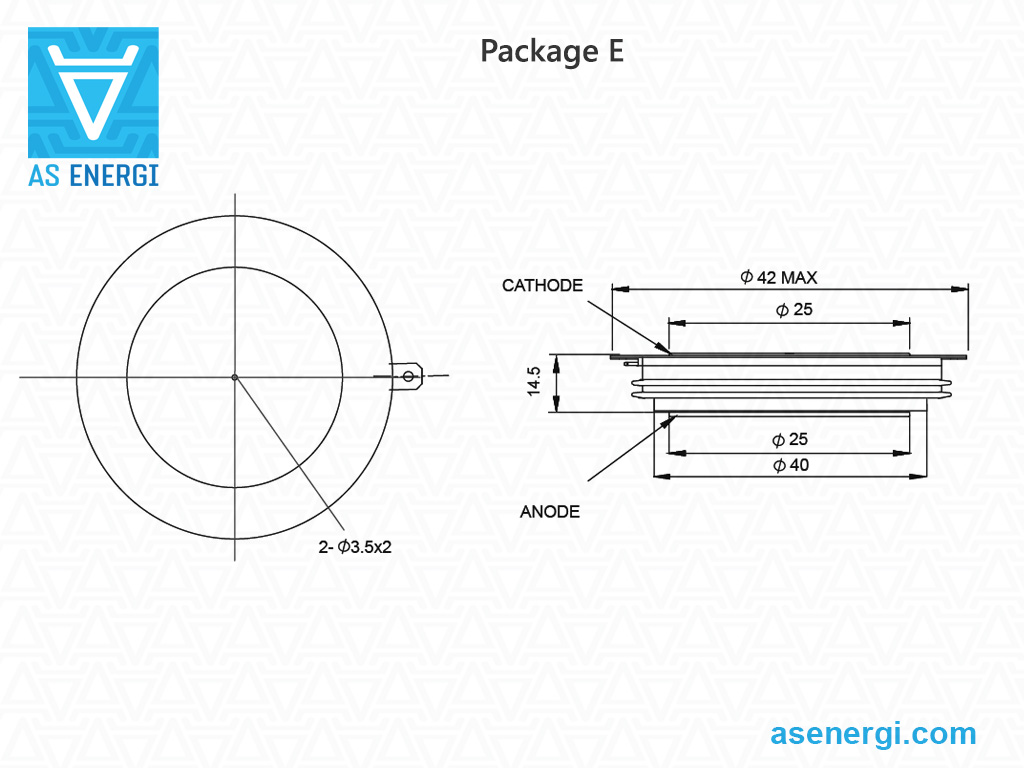

Maßzeichnungen und Gehäuseabmessungen für Scheiben-Gleichrichterdioden:
| Gehäuse-Typ | Abmessungen ØDxØdxH | Gewicht |
| A | 150x100x36 mm | 2.6 kg |
| B | 120x78x36 mm | 1.5 kg |
| C | 100x63x27 mm | 0.8 kg |
| D | 47x29x15 mm | 0.24 kg |
| E | 42x25x15 mm | 0.082 kg |
| F | 76x48x27 mm | 0.45 kg |
| G | 58x35x27 mm | 0.25 kg |
| H | 172x110x36 mm | 3.5 kg |
| L | 100x63x36 mm | 1.05 kg |
| M | 150x100x27 mm | 1.95 kg |
| N | 75x47x36 mm | 0.48 kg |
| T | 42x19x14 mm | 0.055 kg |
| V | 110x73x28 mm | 1.1 kg |
| W | 120x84x28 mm | 1.55 kg |
| X | 85x53x27 mm | 0.6 kg |
| Y | 112x73x36 mm | 1.45 kg |
Leitfaden zur Artikelkennzeichnung für Gleichrichterdioden:
| A | DR | 2030 | F | 22 |
| A | – |  AS ENERGITM |
| DR | – | Produktgruppe: Gleichrichterdiode (Normal-Recovery-Dioden). |
| 2030 | – | Durchschnittlicher Dauer-Durchlassstrom IF(AV), Amp. |
| F | – | Gehäuse (Bauform). |
| 22 | – | Spannungsklasse VRRM / 100. |
Leistungs-Halbleiter AS ENERGITM
Unser Unternehmen ist in der Herstellung und dem Vertrieb einer großen Auswahl an Leistungshalbleitern (Leistungs-Thyristoren, Module, Gleichrichterdioden, Lawinen-, Rotor- und Schweißdioden, Triacs usw.) mit Strömen bis zu 15000A und Spannungen bis 9000V sowie zugehörigen Luft- und Wasserkühlkörpern tätig.
Sie können Halbleiterbauelemente in beliebigen Mengen erwerben; bei Großbestellungen sinken die Preise. Wir haben das Vertrauen der Kunden gewonnen und liefern Produkte weltweit.
Bei Fragen zum Erwerb von Leistungs-Thyristoren, Dioden, Modulen senden Sie bitte eine E-Mail-Anfrage an:
Und wir unterbreiten Ihnen ein kommerzielles Angebot für die Lieferung.
Bei großen Stückzahlen erhalten Sie einen individuellen Preis!!!
Wir sind offen für die Herstellung von Produkten in unseren Produktionsstätten nach Ihren Wünschen und technischen Aufgabenstellungen.
Foto der Gleichrichterdioden:
Installationshinweise für scheibentypige Leistungs-Gleichrichterdioden:
Die Zuverlässigkeit des Wärmetransfers und des elektrischen Kontakts zwischen den Kontaktflächen der Diode und des Kühlers über den gesamten Temperaturbereich wird durch das geeignete Anzugsdrehmoment (Klemmkraft) sichergestellt.
Vor der Montage sollten Sie eine sichtprüfung (1) der Kontaktflächen auf mechanische Beschädigungen durchführen und die Kontaktflächen mit einem in Alkohol (Toluol, Benzin, Aceton) getränkten Tuch abwischen (2).
Nach der Prüfung die Stromkontakte (Leitungen) befestigen, einen Bolzen zur Fixierung der Ausrichtung der Baugruppe einbauen.
Um die Wärmeübertragung zu verbessern, wird empfohlen, vor der Montage eine dünne Schicht wärmeleitende Silikonpaste aufzutragen (3), was jedoch keine zwingende Voraussetzung für die Installation darstellt.
Diode (3), den zweiten Teil des Kühlers, die Glasfaser-Isolierung und die Druckscheibe montieren.
Die Traverse eindrehen (4) und die Muttern gleichmäßig anziehen. Achten Sie auf keine Fehlausrichtung und auf Ebenheit der Kontaktflächen.
Wenn die Teile ausreichend geklemmt, aber noch verschiebbar sind, empfehlen wir, den Kühler auf eine ebene Fläche zu legen und die Parallelität der benachbarten Auflageflächen zu prüfen (5).
Jede Mutter nacheinander (etwa eine Vierteldrehung) bis zum Anschlag anziehen (6). Das Maß der Durchbiegung der Traverse bestimmt, ob die erreichte Klemmkraft der geforderten entspricht.
Nach der Montage sind die Befestigungselemente (Muttern und Unterlegscheiben) zusätzlich gegen Korrosion zu sichern.
Tipps und Empfehlungen für Leistungsdioden:
Leistungsdioden sollten nicht über längere Zeiträume an ihrer Grenzbelastung für alle Parameter betrieben werden. In diesem Fall wird der Sicherheitsfaktor durch den geforderten Zuverlässigkeitsgrad des Bauteils bestimmt.
Eine ausgefallene Leistungsdiode durch eine Diode ersetzen, die den Parametern der ersetzten entspricht.
Bei Betrieb in einer Umgebung mit erhöhter Umgebungstemperatur ist für ausreichende Kühlung zu sorgen.
Periodische Reinigung von Leistungsdioden und Kühlkörpern zur Entfernung von Staub und Verunreinigungen wird empfohlen, um eine ordnungsgemäße Wärmeabfuhr sicherzustellen.
Induktive Stromteiler (häufig verdrillte toroidale Drahtwicklungen) sollten verwendet werden, um Ströme zwischen parallel geschalteten Leistungsdioden auszugleichen. Die gebräuchlichsten Anschlussarten sind geschlossener Kreis, gemeinsame Spulenschaltung oder Parallelschaltung von Leistungsdioden. Die Wirksamkeit der Stromteiler wird in diesem Fall durch den Querschnitt des magnetischen Drahts bestimmt.
Die Vermeidung von Spannungsungleichgewicht bei in Serie geschalteten Leistungsdioden wird durch den Einsatz von Shunt-Widerständen erreicht, die parallel zu jeder Diode geschaltet sind. Die Spannungsangleichung bei transienten Bedingungen wird durch das parallele Schalten von Kondensatoren zu jeder Diode sichergestellt.
Es ist streng verboten, Leistungsdioden unter Hochspannung während des Betriebs zu berühren.
Warum Sie sich für AS ENERGITM
- Eigene Produktionsanlagen, einschließlich der Produktion von Halbleitersiliziumchips
- Europäische Marke - 100% Qualität, günstiger Preis, kurze Produktionsfristen
- Über 20 Jahre Erfahrung in der Halbleiterindustrie
- Kunden aus mehr als 50 Ländern vertrauen uns
- 20000 Artikel in der Produktlinie Ströme von 10A bis 15000A, Spannungen von 100V bis 9000V
- Wir produzieren Analogen von Produkten anderer Hersteller
- Garantierte zertifizierte Qualität, Garantiezeit des Betriebs - 2 Jahre
Qualitätsgarantie
Unsere Produkte sind zertifiziert und entsprechen internationalen Standards.
Unser Unternehmen gewährt eine Qualitätsgarantie für Produkte von 2 Jahren.
Auf Wunsch des Kunden stellen wir Konformitätsbescheinigungen, Zuverlässigkeits berichte, Datenblätter und technische Pässe zur Verfügung.
Jedes Produkt wird auf die Hauptparameter getestet und Testberichte der Parameter für jedes Produkt werden bereitgestellt.
Geografie der Partnerschaft
Das Unternehmen AS ENERGITM fertigt und liefert Leistungshalbleiter in mehr als 50 Länder auf der ganzen Welt.
Logistik und Lieferung
Wir liefern unsere Produkte in die ganze Welt mit den Diensten von Logistikunternehmen: DHL, TNT, UPS, EMS, Fedex, Aramex.
Die Lieferung der Produkte kann mit allen Transportmitteln erfolgen: Luft, See, Schiene und Straße.
AS ENERGITM Semiconductors Manufakturen
Unsere Produktpalette umfasst Gleichrichterdioden, Phasensteuerthyristoren in Scheiben- und Bolzen Bauweise, Avalanche-Dioden und Thyristoren, schnell schaltende, Hochfrequenz-Thyristoren, schnelle Erholungs-, Schweiß- und Rotordioden, Triacs, Brückengleichrichter, Leistungsmodule (Thyristor, Diode, Thyristordiode, IGBT) und Luft- und Wasserkühlkörper dazu.
Leistungsdioden und Thyristoren werden für Ströme von 10A bis 15000A, Spannungsbereich von 100V bis 9000V hergestellt.
Leistungsdioden- und Thyristormodule werden von 25A bis 1250A, Spannungsbereich 400V - 4400V produziert.
Das Angebot an Leistungshalbleitern umfasst auch gleichwertige, Ersatz-, analoge und alternative Halbleiterbauelemente globaler Hersteller.
