Thyristor-Dioden-Module MFC, MFA, MFK

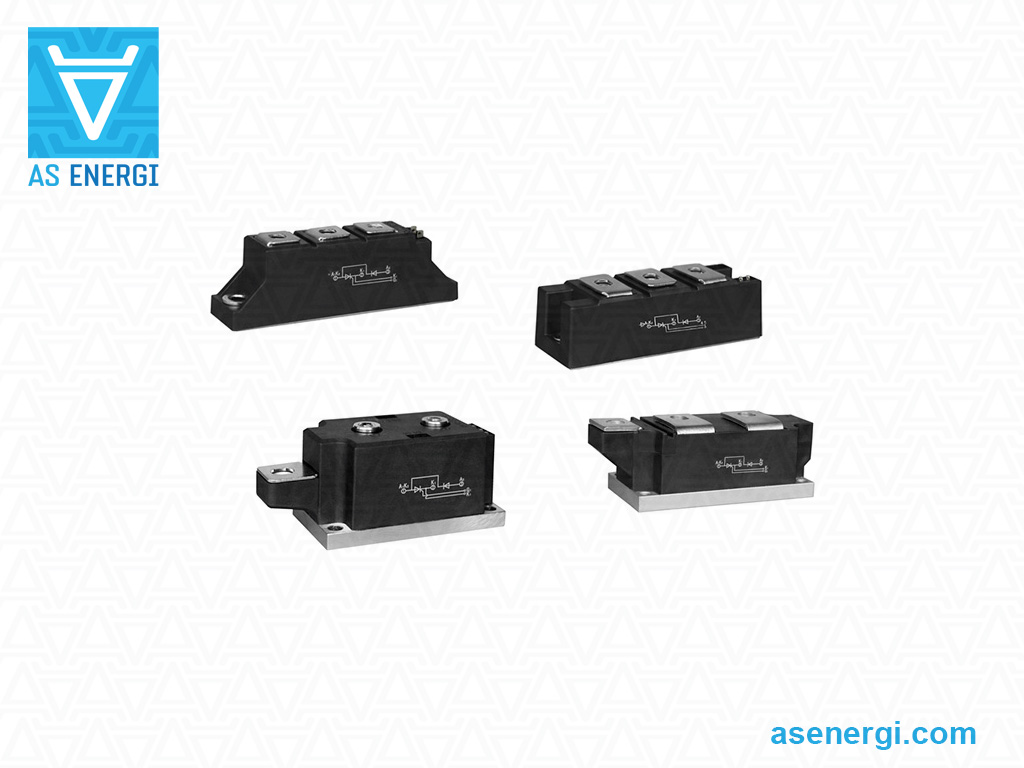

Thyristor-Dioden-Module MFC, MFA, MFK / MFX AS ENERGI^TM sind monolithisch im Aufbau mit dualer Halbleiter-Topologie (Thyristor-Diode). Sie werden in Gleich- und Wechselstromkreisen mit Lasten bis zu 1200A und pulsnegativen Spannungen bis zu 3600V eingesetzt.

Die Thyristor-Dioden-Module sind in einem standardisierten Industriegehäuse untergebracht, was die einfache Integration des Geräts in bestehende Anlagen ermöglicht.

Die Module sind in einer hochzuverlässigen Presskontaktbauweise konstruiert und montiert, die den speziellen Anforderungen kosten- und leistungsoptimierter Anwendungen gerecht wird.

Die Thyristor-Dioden-Module zeichnen sich durch hohe elektrische und thermische Zyklenfestigkeit aus, was hohe Zuverlässigkeit und lange Lebensdauer bei intensiven Betriebsarten bedeutet.

Thyristor-Dioden-Module werden in verschiedenen Leistungsanlagen eingesetzt – Leistungs- und Steuereinheiten, elektrische Antriebe, Leistungsregler, Wechselstromregler, Umrichter, Steuerungen für Hochöfen oder chemische Prozesse, Schweißgeräte und als Gleichrichter für Wechselrichter.

Unsere Leistungs‑Module werden in Dual‑Geräte‑Topologien für nahezu alle Phasensteuerungs‑ oder Gleichrichteranwendungen angeboten.

Unser Unternehmen gewährt eine Qualitätsgarantie für Thyristor-/Dioden‑Module von 2 Jahren ab Kaufdatum. Beim Lieferumfang der Thyristor-/Dioden‑Module legen wir bei Bedarf technischen Pass und Konformitätszertifikat bei.

Der Endpreis für Thyristor-/Dioden‑Module hängt von Klasse, Menge, Lieferbedingungen, Hersteller, Herkunftsland und Zahlungsart ab.

Bei Fragen zum Erwerb von Leistungsmodulen, Thyristoren, Dioden senden Sie bitte eine Anfrage per E‑Mail an:

[email protected]

Und wir unterbreiten Ihnen ein kommerzielles Angebot für die Lieferung.
Bei größeren Mengen erhalten Sie einen individuellen Preis!!!

Wir sind offen für die Herstellung von Produkten in unseren Produktionsstätten nach Ihren Wünschen und technischen Aufgabenstellungen.

Allgemeine Spezifikationen der Thyristor-Dioden-Module MFC, MFA, MFK

Typ	I _T(AV)	V _DRM V _RRM	I _TSM	I ²t	V _T0	r _T	T _{vj max}	R _th(j-c)	W	Abmessungen ØDxØdxH	Datenblatt
Typ	A	V	kA	kA ²·s	V	mΩ	ºC	K/W	g	mm	PDF
MFx zeigt alle Arten von MFC / MFA / MFK/MFX bis zu 1800 V an

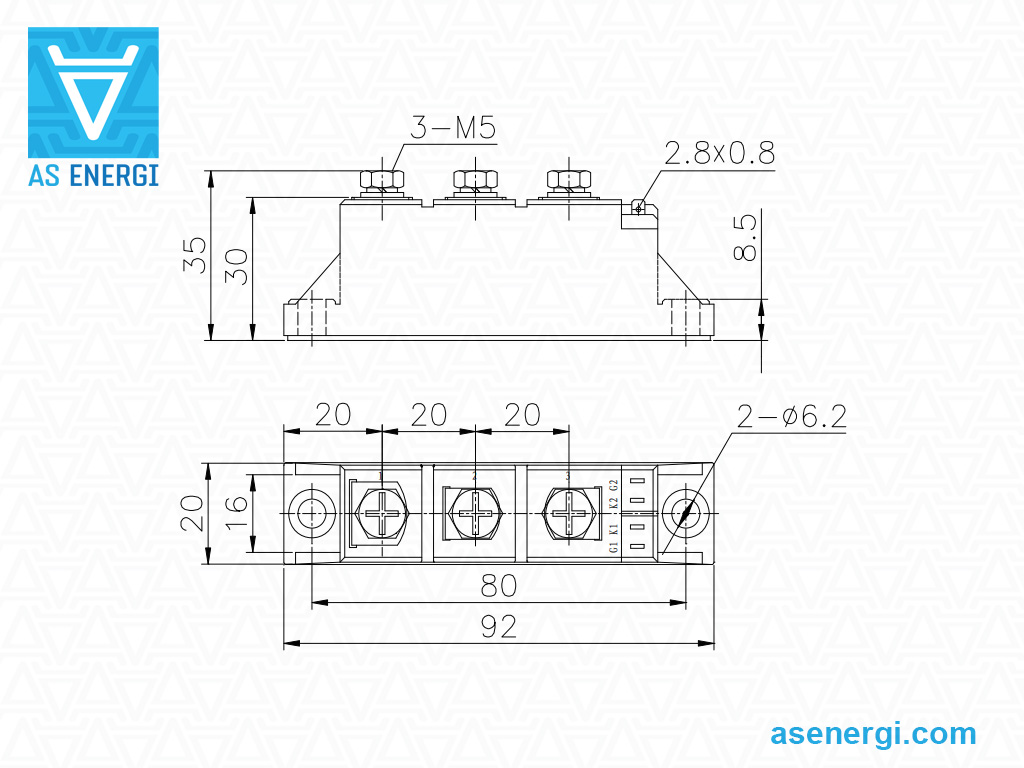

MFx26	26	600-1800	0.65	2.1	0.85	9.68	125	0.95	115	92x80x21
MFx40	40	600-1800	1.15	6.6	0.85	5.57	125	0.65	115	92x80x21

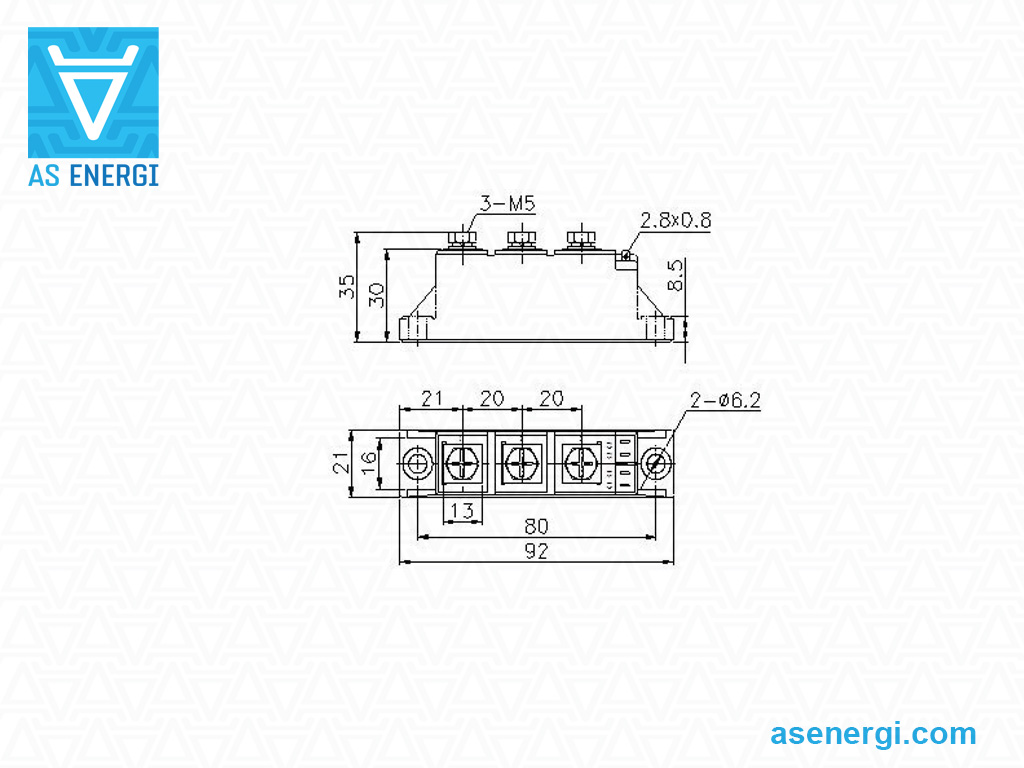

MFx55	55	600-1800	1.5	11.3	0.85	3.47	125	0.53	115	92x80x21
MFx70	70	600-1800	1.7	14.5	0.8	2.64	125	0.41	115	92x80x21
MFx90	90	600-1800	2.25	25	0.8	3.01	125	0.28	160	92x80x21
MFx110	110	600-1800	2.8	39	0.8	2.29	125	0.25	160	92x80x21
MFx135	135	600-1800	3.8	65	0.8	2.85	125	0.2	320	94x80x34

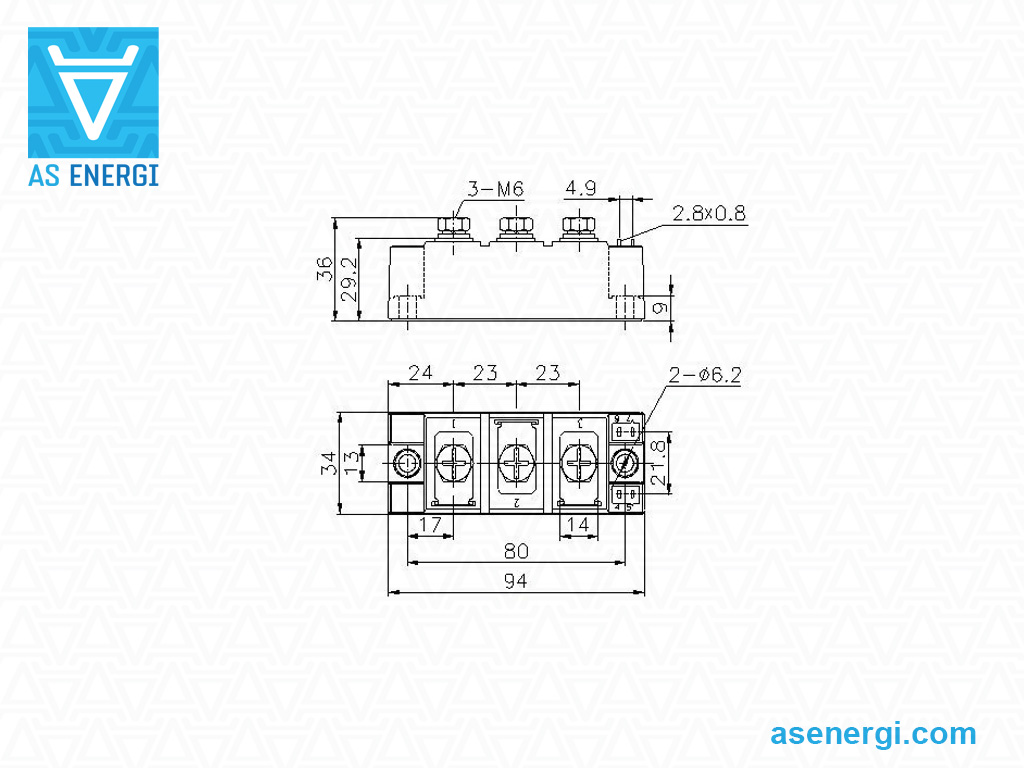

MFx160	160	600-1800	6	180	0.8	1.69	125	0.17	320	94x80x34
MFx182	182	600-1800	7	245	0.8	1.26	125	0.16	320	94x80x34
MFx200	200	600-1800	8	320	0.8	1.27	125	0.14	860	115x92x50
MFx250	250	600-1800	9	405	0.8	0.85	125	0.12	860	115x92x50
MFx285	285	600-1800	9.1	414	0.8	0.53	125	0.12	860	115x92x50
MFx300	300	600-1800	9.2	423	0.8	0.72	125	0.1	1350	125x108x35
MFx350	350	600-1800	11	605	0.95	0.36	125	0.09	1350	125x108x35

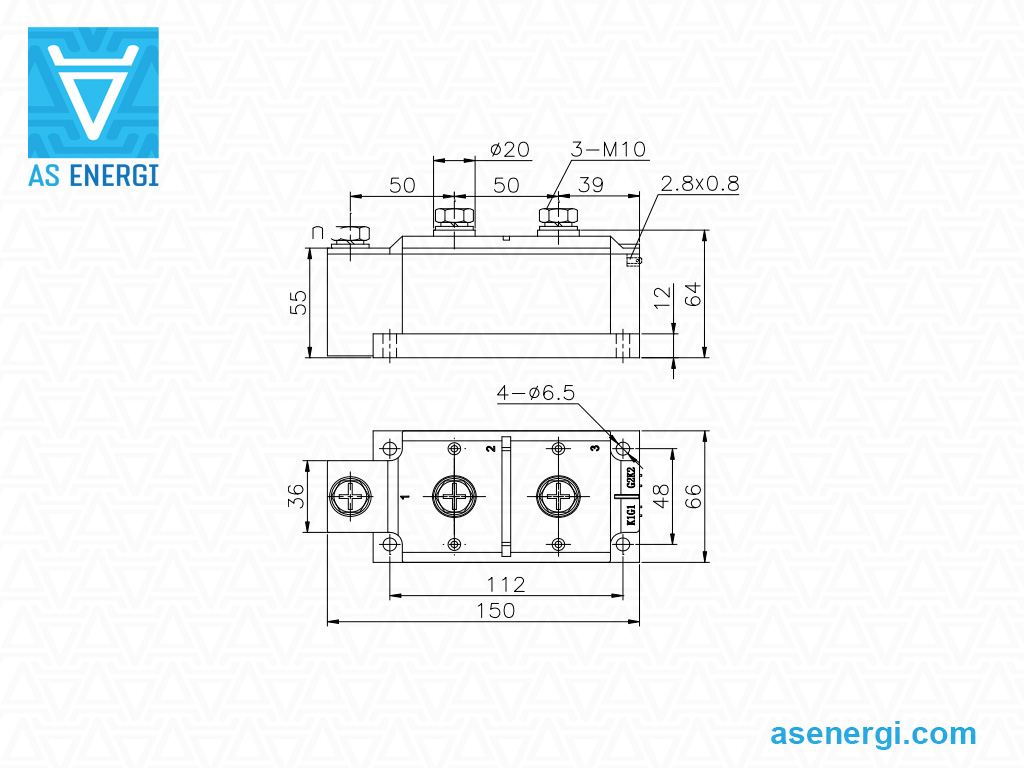

MFx400	400	600-1800	12.5	781	0.8	0.49	125	0.08	2040	150x112x36
MFx500	500	600-1800	14.5	1051	0.8	0.34	125	0.065	2040	150x112x36
MFx570	570	600-1800	15	1125	0.8	0.2	125	0.065	1300	150x124x28
MFx600	600	600-1800	16	1280	0.8	0.28	125	0.064	2300	135x118.5x36
MFx800	800	600-1800	22	2420	0.8	0.2	125	0.042	3500	150x132x40
MFx1000	1000	600-1800	28	3920	0.8	0.15	125	0.034	3800	180x150x40
MFx1200	1200	600-1800	34	5780	0.8	0.09	125	0.031	3800	180x150x40
MFx zeigt alle Arten von MFC / MFA / MFK/MFX bis zu 2500 V an
MFx26	26	1900-2500	0.65	2.1	0.85	9.68	125	0.95	115	92x80x20
MFx40	40	1900-2500	1.15	6.6	0.85	2.57	125	0.65	115	92x80x20

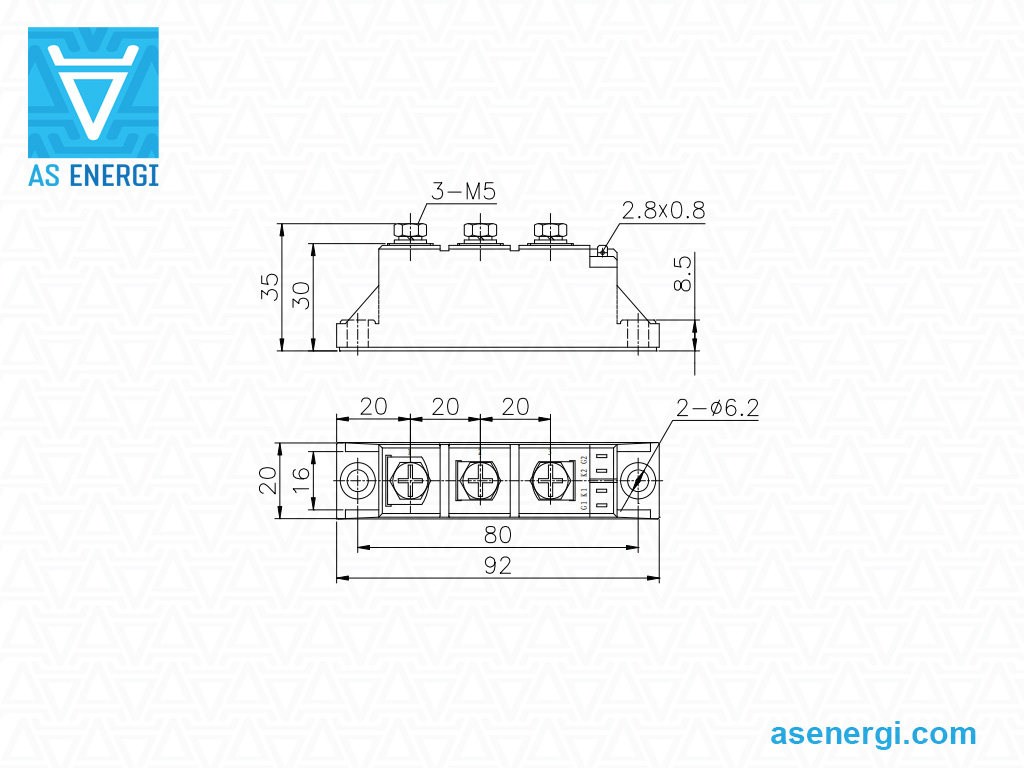

MFx55	55	1900-2500	1.5	11.3	0.85	4.8	125	0.49	115	92x80x20
MFx70	70	1900-2500	1.7	14.5	0.85	3.5	125	0.39	115	92x80x20

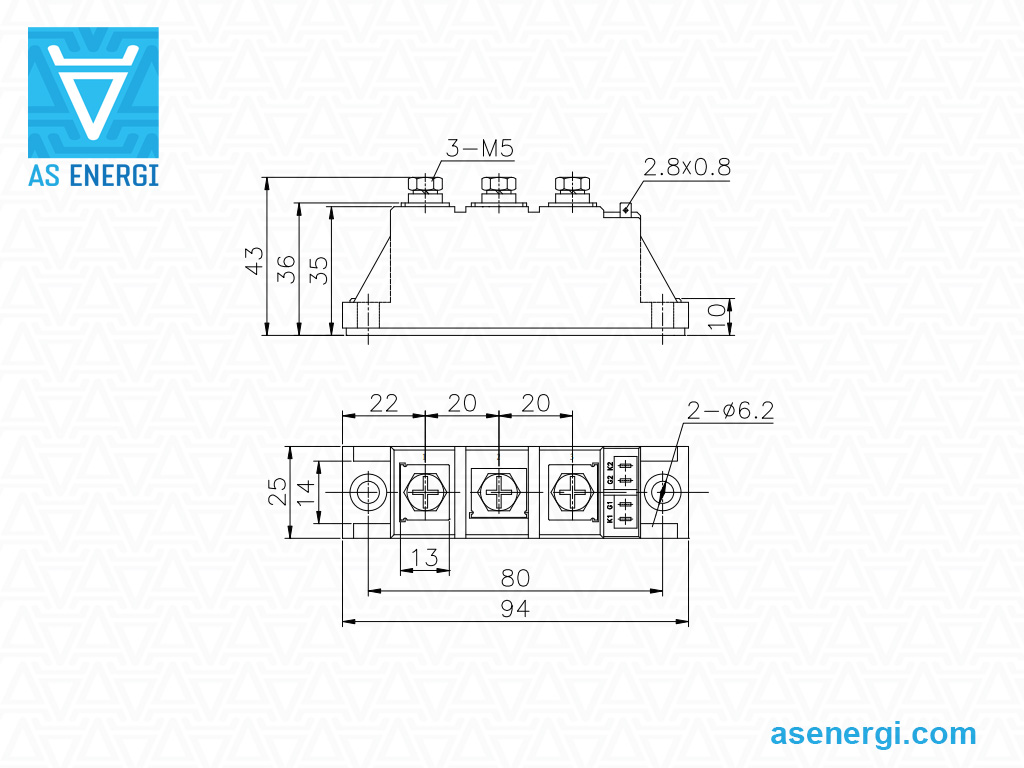

MFx90	90	1900-2500	2.26	25	0.85	3.26	125	0.28	160	94x80x25
MFx110	110	1900-2500	2.8	39	0.85	2.25	125	0.25	160	94x80x25
MFx135	135	1900-2500	3.6	65	0.85	1.91	125	0.2	320	94x80x36

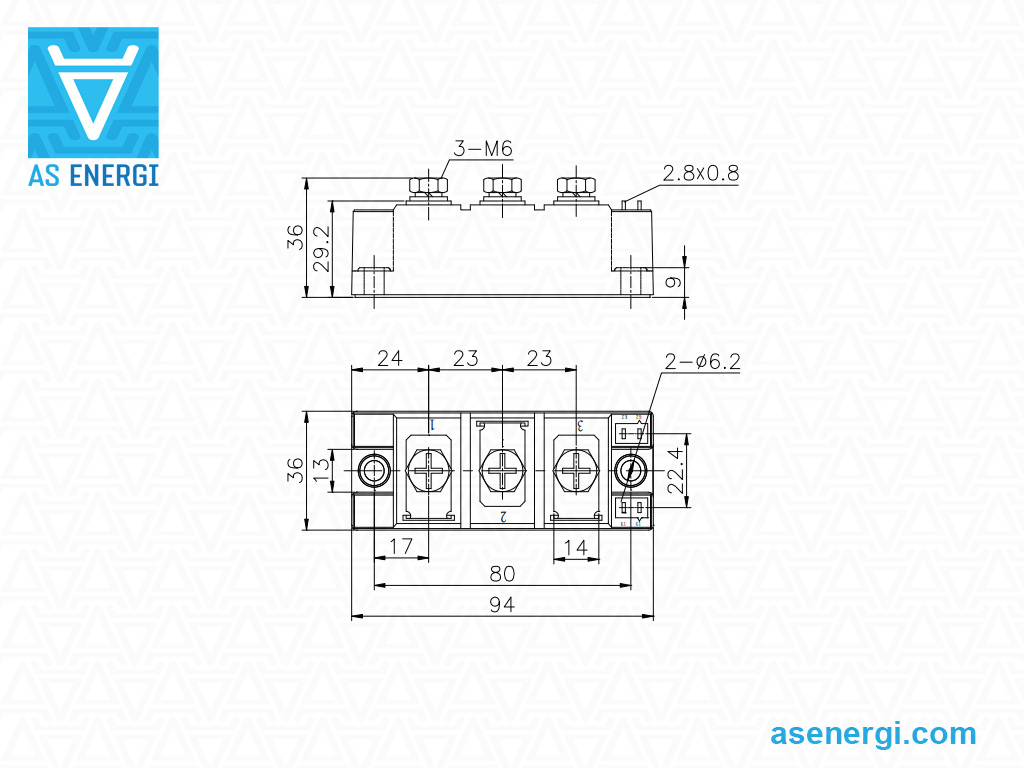

MFx160	160	1900-2500	6	180	0.85	1.53	125	0.17	320	94x80x36
MFx182	182	1900-2500	7	245	0.85	1.21	125	0.16	320	94x80x36

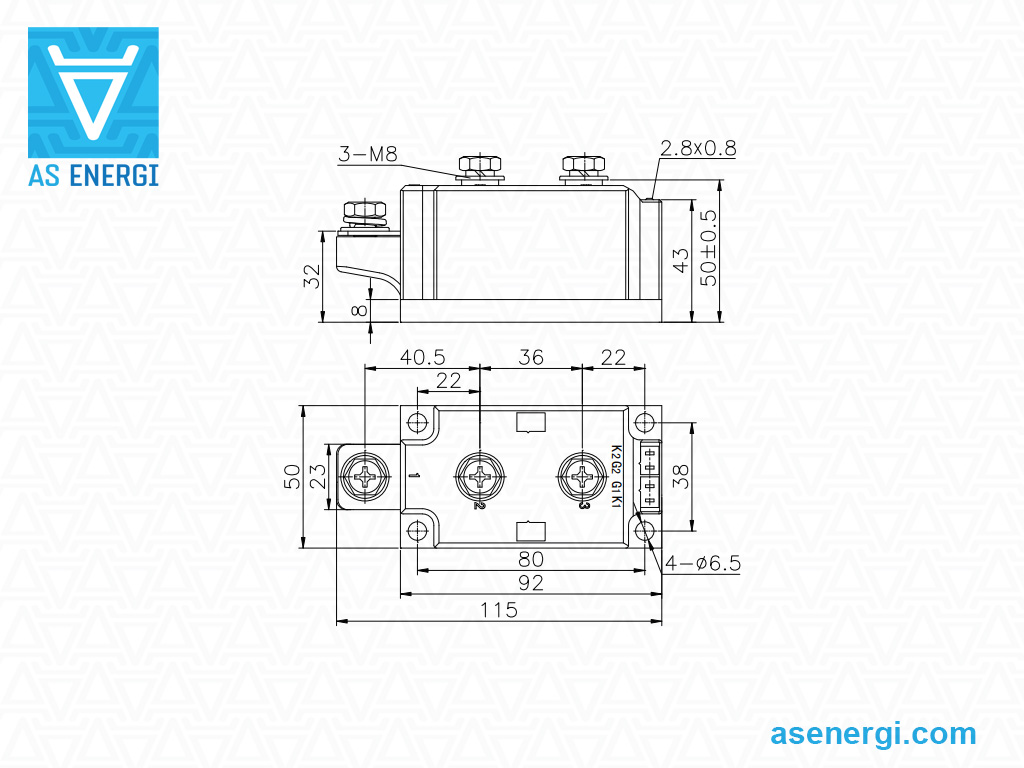

MFx200	200	1900-2500	8	320	0.85	1.14	125	0.14	860	115x92x50
MFx250	250	1900-2500	9	405	0.85	0.8	125	0.12	860	115x92x50
MFx300	300	1900-2500	9.2	423	0.85	0.65	125	0.1	1350	125x108x35
MFx350	350	1900-2500	11	605	0.84	0.5	125	0.09	1350	125x108x35

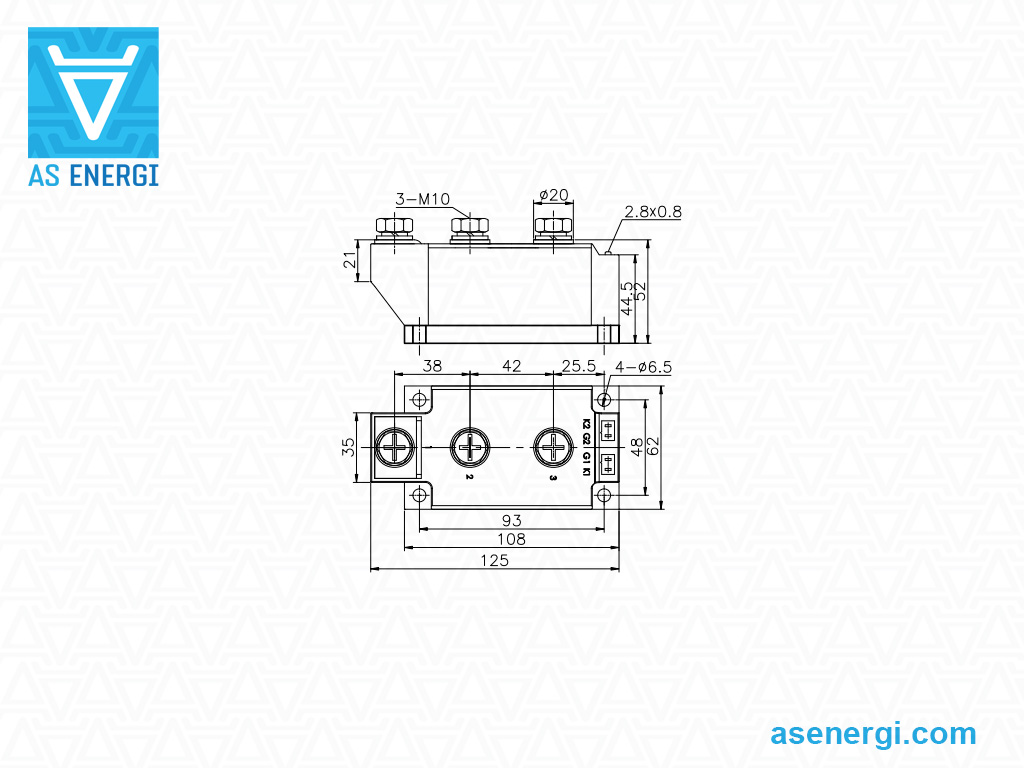

MFx400	400	1900-2500	12.5	781	0.83	0.42	125	0.08	1350	125x108x35
MFx500	500	1900-2500	14.5	1051	0.85	0.39	125	0.06	2300	135x118.5x76

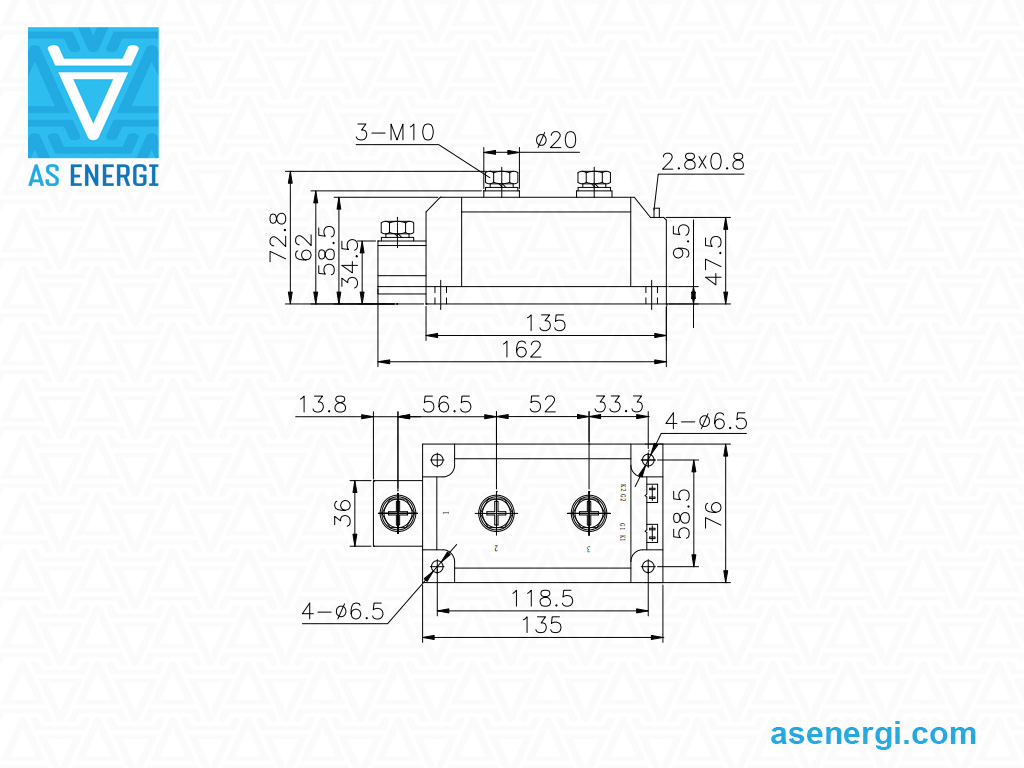

MFx600	600	1900-2500	16	1280	0.88	0.24	125	0.054	2300	135x118.5x76
MFx zeigt alle Arten von MFC / MFA / MFK/MFX bis zu 3600 V an

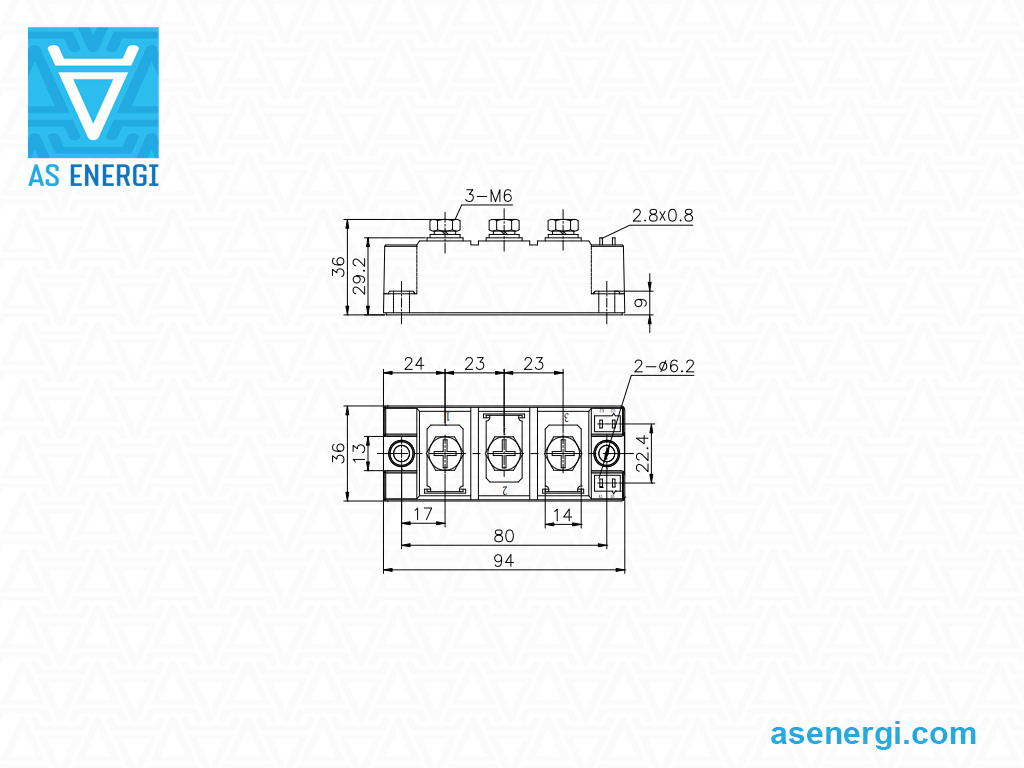

MFx110	110	2600-3600	2.8	39	1.15	2.88	125	0.19	320	94x80x36
MFx135	135	2600-3600	3.6	65	0.94	2.4	125	0.17	320	94x80x36
MFx200	200	2600-3600	8	320	0.96	1.3	125	0.12	860	115x92x50

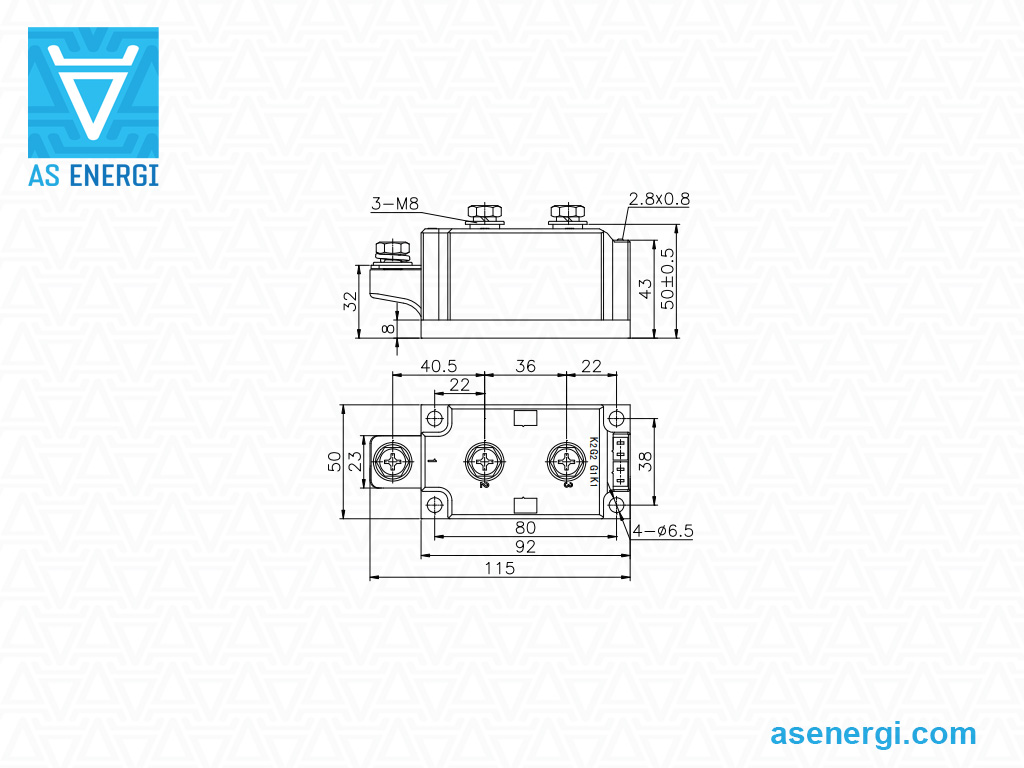

MFx250	250	2600-3600	9	405	0.91	0.9	125	0.11	860	115x92x50
MFx300	300	2600-3600	9.2	423	0.93	1.0	125	0.08	1350	125x108x62

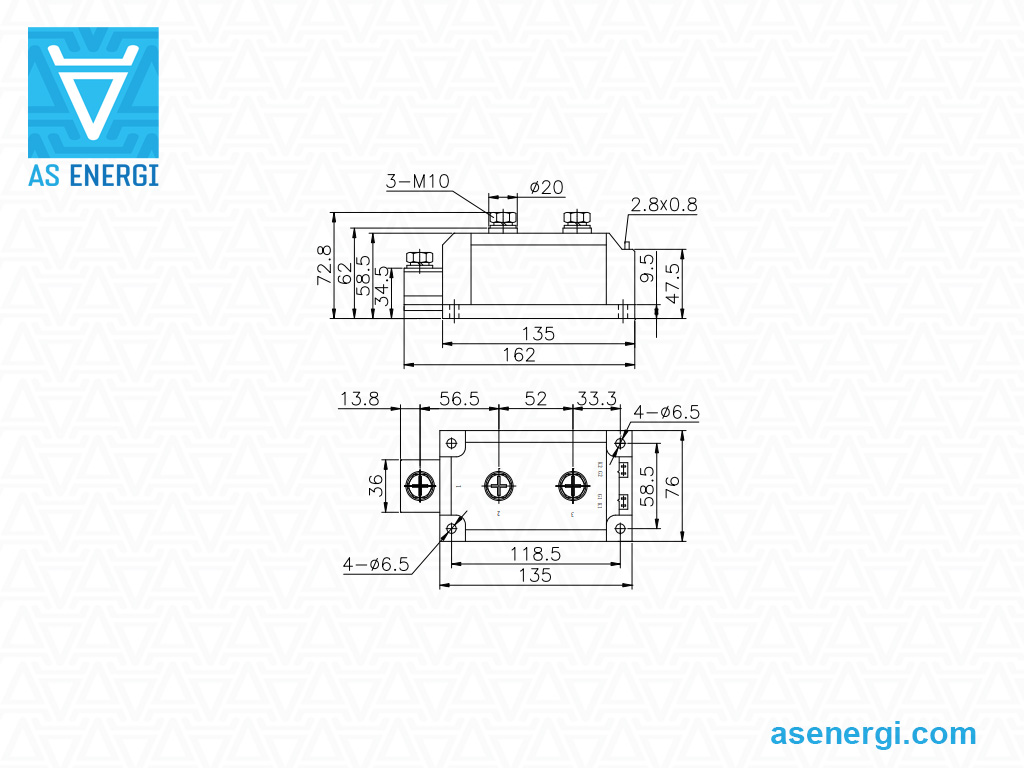

MFc400	400	2600-3600	12.5	781	0.98	0.88	125	0.054	2300	135x118.5x76
*Wasserkühlungsmodule
MFx400-W	400	600-1800	12.5	781	0.8	0.8	125	0.11	1300	144.5x114.5x50

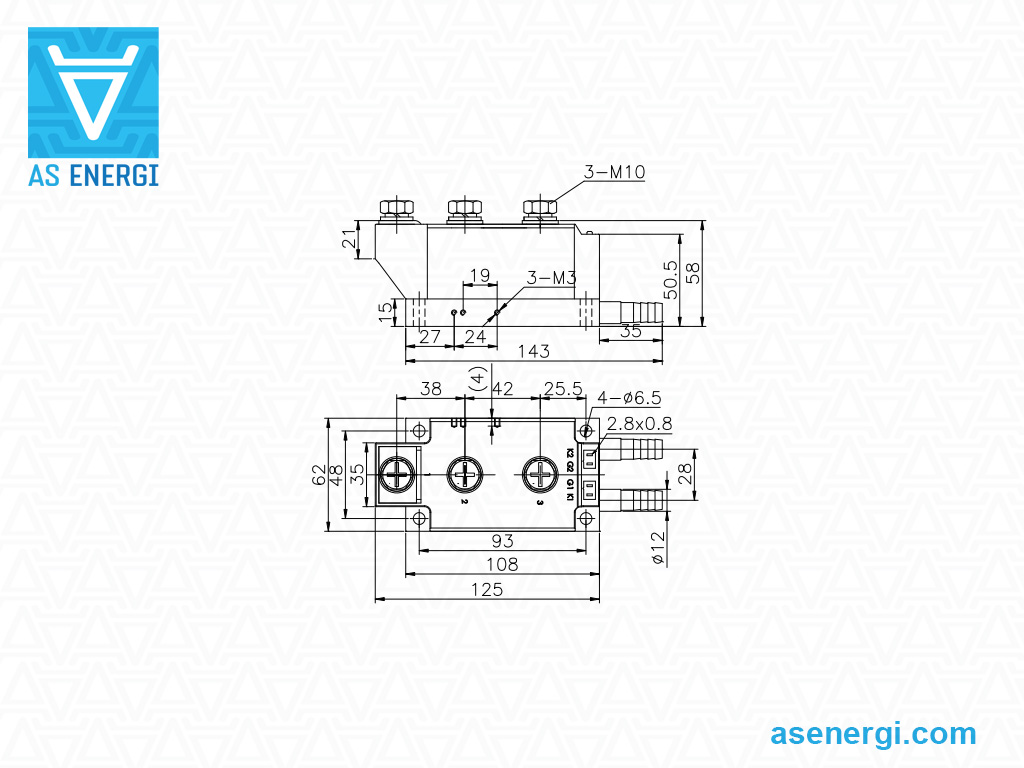

MFx500-W	500	600-1800	14.5	1051	0.8	0.64	125	0.087	1820	125x108x62
MFx600-W	600	600-1800	16	1280	0.8	0.53	125	0.073	1820	125x108x62
MFx800-W	800	600-1800	22	2420	0.8	0.42	125	0.054	2600	135x118.5x76
MFx1000-W	1000	600-1800	28	3920	0.8	0.21	125	0.052	3600	225x180x92
MFx400-W	400	1900-2500	12.5	781	0.82	0.79	125	0.11	1300	144.5x114.5x50
MFx500-W	500	1900-2500	14.5	1051	0.87	0.78	125	0.073	1820	125x108x62
MFx600-W	600	1900-2500	16	1280	0.89	0.83	125	0.054	2600	135x118.5x76
MFx800-W	800	1900-2500	22	2420	0.88	0.47	125	0.048	2600	135x118.5x76
MFx400-W	400	2600-3600	12.5	781	1.12	1.25	125	0.073	1820	125x108x62
MFx500-W	500	2600-3600	14.5	1051	1.09	1.19	125	0.054	2600	135x118.5x76
MFx600-W	600	2600-3600	16	1280	1.02	0.95	125	0.048	2600	135x118.5x76

Teilenummernleitfaden für Thyristor-Dioden-Module:

160

–

216F3

MF	–	Thyristor-Dioden-Module, AS ENERGI^TM
C	–	Schaltungstopologie.
160	–	Nennstrom (I_TAV), A.
18	–	Spannungsklasse (V_RRM/100).
216F3	–	Gehäusetyp.

Empfehlungen zur Montage von Leistungsmodulen

Kühlkörper- und Oberflächenangaben, Vorbereitung

Um einen guten thermischen Kontakt sicherzustellen und die in den Datenblättern angegebenen Werte für den thermischen Kontaktwiderstand zu erreichen, muss die Kontaktfläche des Kühlkörpers sauber und frei von Staubpartikeln sein. Es ist sinnvoll, die Montagefläche des Kühlkörpers unmittelbar vor der Montage mit Tüchern und einem alkoholischen Reiniger, z. B. Isopropanol, zu reinigen. Die folgenden mechanischen Spezifikationen müssen eingehalten werden:
– Unebenheit der Montagefläche des Kühlkörpers darf ≤ 50μm pro 100 mm betragen
– Rauheit Rz: < 10 μm
– Keine Stufen > 10 μm

Kühlerkörper-Oberflächen-Spezifikation

Auftragen der Wärmeleitpaste

Es wird empfohlen, die Wärmeleitpaste mittels Schablonendruck aufzutragen. Es wird empfohlen, eine Wärmeleitpastenstärke im Bereich von 50 μm bis 100 μm zu verwenden. Das Auftragen der Wärmeleitpaste mittels Walze wird nicht für die Massenproduktion empfohlen, da hierbei die reproduzierbare Erzielung einer optimierten Wärmeleitpastenstärke nicht gewährleistet werden kann.

Anziehmoment am Kühlkörper M_S

Zum Befestigen der Leistungsmodule wird dringend die Verwendung von Stahlschrauben in Kombination mit geeigneten Unterlegscheiben und Federringscheiben oder Kombination-Schrauben empfohlen. Der im Datenblatt angegebene Drehmomentwert ist einzuhalten.

Ein Vorspannmoment und ein Nachziehen auf den angegebenen Drehmomentwert werden empfohlen. Für den Schraubvorgang sollte die Geschwindigkeit begrenzt und eine weiche Drehmomentbegrenzung verwendet werden, um Drehmomentspitzen zu vermeiden, die bei pneumatischen Schraubern auftreten können.

Beispiel der Montagefolge

Die Schrauben müssen diagonal mit gleichem Drehmoment in mehreren Schritten angezogen werden, bis der angegebene Drehmomentwert M_S erreicht ist.

Warum Sie sich für AS ENERGI^TM

Eigene Produktionsanlagen, einschließlich der Produktion von Halbleitersiliziumchips
Europäische Marke - 100% Qualität, günstiger Preis, kurze Produktionsfristen
Über 20 Jahre Erfahrung in der Halbleiterindustrie
Kunden aus mehr als 50 Ländern vertrauen uns
20000 Artikel in der Produktlinie Ströme von 10A bis 15000A, Spannungen von 100V bis 9000V
Wir produzieren Analogen von Produkten anderer Hersteller
Garantierte zertifizierte Qualität, Garantiezeit des Betriebs - 2 Jahre

Qualitätsgarantie

Unsere Produkte sind zertifiziert und entsprechen internationalen Standards.
Unser Unternehmen gewährt eine Qualitätsgarantie für Produkte von 2 Jahren.
Auf Wunsch des Kunden stellen wir Konformitätsbescheinigungen, Zuverlässigkeits berichte, Datenblätter und technische Pässe zur Verfügung.

Jedes Produkt wird auf die Hauptparameter getestet und Testberichte der Parameter für jedes Produkt werden bereitgestellt.

Geografie der Partnerschaft

Das Unternehmen AS ENERGI^TM fertigt und liefert Leistungshalbleiter in mehr als 50 Länder auf der ganzen Welt.

Logistik und Lieferung

Wir liefern unsere Produkte in die ganze Welt mit den Diensten von Logistikunternehmen: DHL, TNT, UPS, EMS, Fedex, Aramex.
Die Lieferung der Produkte kann mit allen Transportmitteln erfolgen: Luft, See, Schiene und Straße.

AS ENERGI^TM Semiconductors Manufakturen

Unsere Produktpalette umfasst Gleichrichterdioden, Phasensteuerthyristoren in Scheiben- und Bolzen Bauweise, Avalanche-Dioden und Thyristoren, schnell schaltende, Hochfrequenz-Thyristoren, schnelle Erholungs-, Schweiß- und Rotordioden, Triacs, Brückengleichrichter, Leistungsmodule (Thyristor, Diode, Thyristordiode, IGBT) und Luft- und Wasserkühlkörper dazu.

Leistungsdioden und Thyristoren werden für Ströme von 10A bis 15000A, Spannungsbereich von 100V bis 9000V hergestellt.
Leistungsdioden- und Thyristormodule werden von 25A bis 1250A, Spannungsbereich 400V - 4400V produziert.
Das Angebot an Leistungshalbleitern umfasst auch gleichwertige, Ersatz-, analoge und alternative Halbleiterbauelemente globaler Hersteller.
