AS ENERGIGleichrichter Dioden Powerex Ersatz
Leistungs-Gleichrichterdioden, auch bekannt als Standard-Erholungsdioden in Scheibenbauweise, sind Presspack-Allzweckdioden mit Sperrspannungen bis zu 6,5 kV und Nennströmen bis zu 12 kA.
Gleichrichterdioden A-RD von AS ENERGITM sind Ersatz-, analoge bzw. alternative Halbleiterbauteile für Powerex-Erholungsdioden.
"Luftgekühlte Kühlkörper Serie O für Disc-Geräte", "Luftkühlkörper Serie SF", "Wasserkühlkörper Serie SS" für die Diodenkühlung sind ebenfalls auf Bestellung erhältlich.
Leitfaden zur Teilenummerierung für Gleichrichterdioden
Video: Bewertungen von Hochleistungs-Scheibendioden Eigenschaften: Klassenbeste Leistung und Zuverlässigkeit; optimiert für Netzfrequenz; niedrige Durchlassverluste; hohe Sperrspannung und hohe Strombelastbarkeit, hohe Überspannungsfestigkeit.
Gleichrichterdioden wandeln Gleich- und Wechselströme bis zu 12 kA in Stromkreisen mit Spannungen bis zu 6,5 kV um. Ihre Hauptanwendung sind Gleichrichter für variable große Wechselstromantriebe, Traktionsumrichter, Unterstationen am Gleis, Schweißanlagen und Gleichstromversorgungen. Die Geräte sind in erster Linie für Anwendungen mit Netzfrequenzen bis zu 500 Hz vorgesehen.

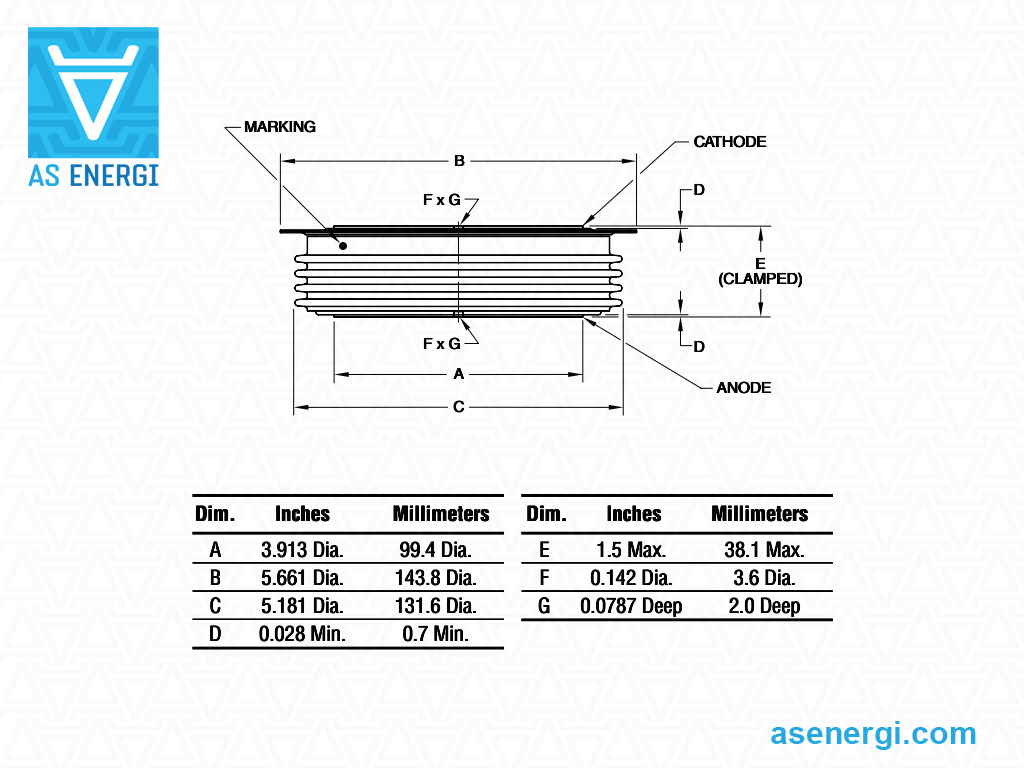

Die Diode hat ein Industriestandard-Keramikgehäuse, das die Integration des Geräts in bestehende Anlagen erleichtert. Diese Diode hat ein Scheibengehäuse mit Druckkontakten. Die Polarität der Diode (Anode, Kathode) wird durch das Symbol auf dem Gehäuse bestimmt. Nachfolgend finden Sie die technischen Spezifikationen, den Leitfaden zur Teilenummerierung, die Datenblätter im PDF-Format und die Umrisszeichnungen für Gleichrichterdioden.
Gleichrichter Dioden AS ENERGITM haben folgende Eigenschaften: geringe statische und dynamische Verluste, hohe Werte von VRSM/VRRM, umfangreiche Erfahrungen mit dem Einsatz der Geräte in verschiedenen Branchen, Spannungsbereich von 100 bis 9000 V und Stromstärken von 10 bis 15000 A, hohe Temperatur- und Stromwechselbeständigkeit.
Unser Unternehmen bietet eine Qualitätsgarantie für Gleichrichterdioden von 2 Jahren ab Kaufdatum. Bei der Lieferung von Dioden stellen wir bei Bedarf einen technischen Pass und eine Konformitätsbescheinigung zur Verfügung.
Der Endpreis für normale Rückgewinnungsdioden hängt von der Spannungsklasse, der Menge, den Lieferbedingungen, dem Hersteller, dem Herkunftsland und der Zahlungsart ab.
Allgemeine Spezifikationen von Gleichrichterdioden (Scheibentyp) Powerex und Ersatz
| Typ | VRRM | IF(AV) (TC=55°C) |
IFSM | I2t | VT0 | rT | Tvj max | RthJK | Gehäuse | Abmessungen ØDxØdxH |
Ersatz AS ENERGITM |
Datenblatt |

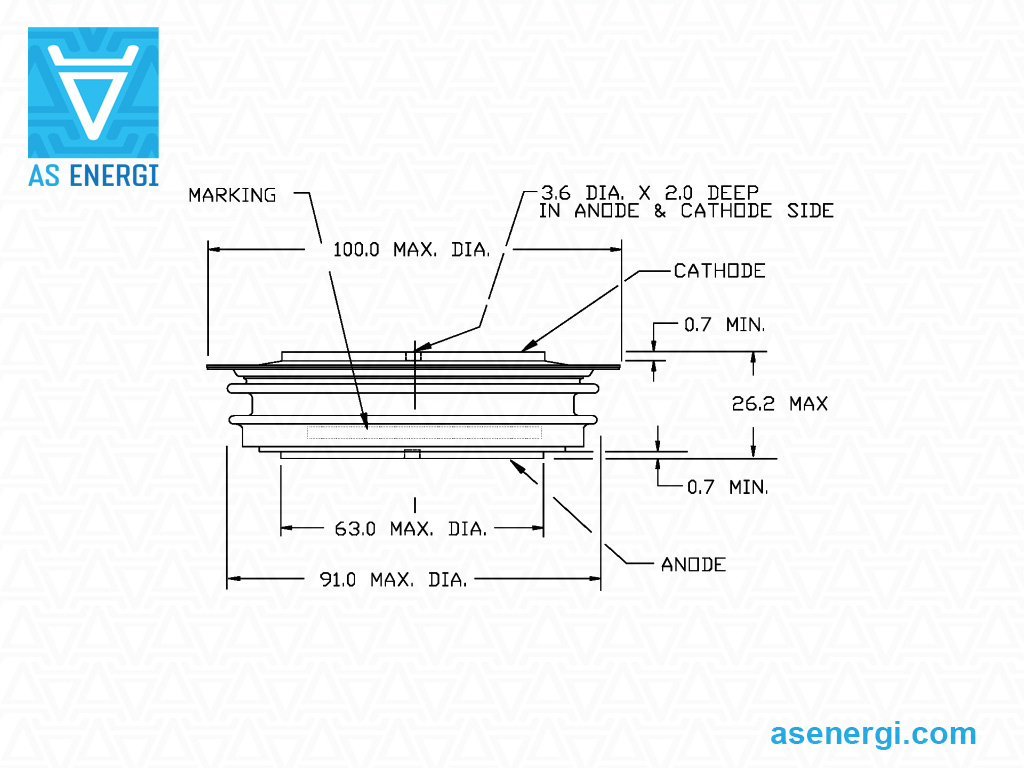

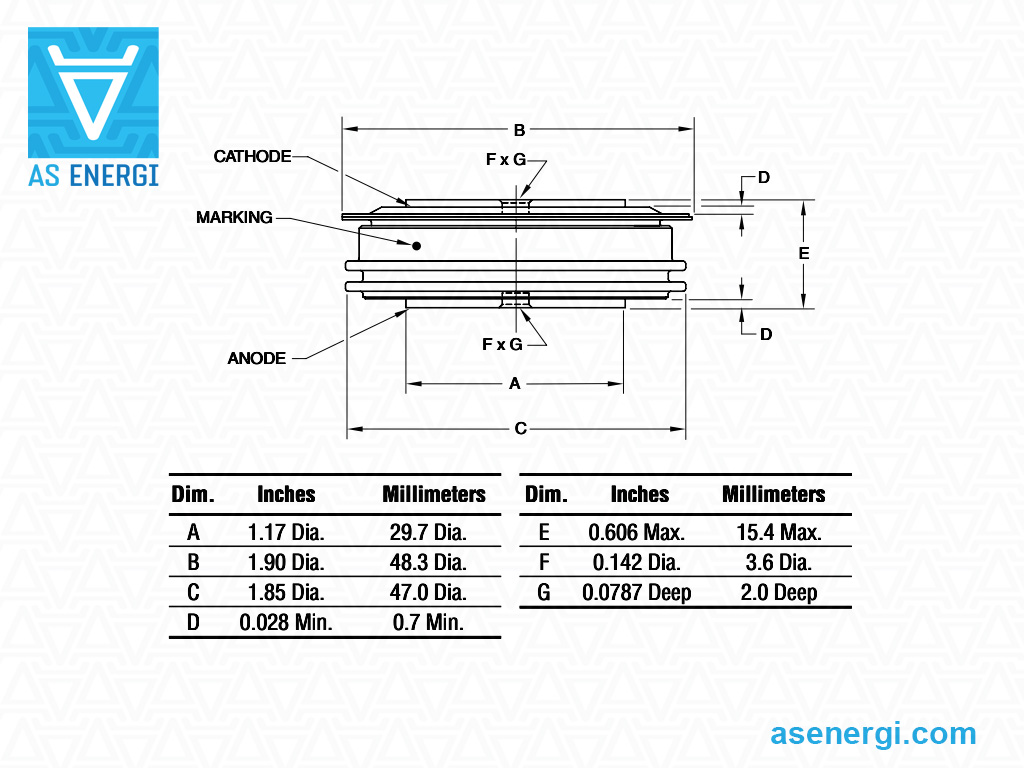

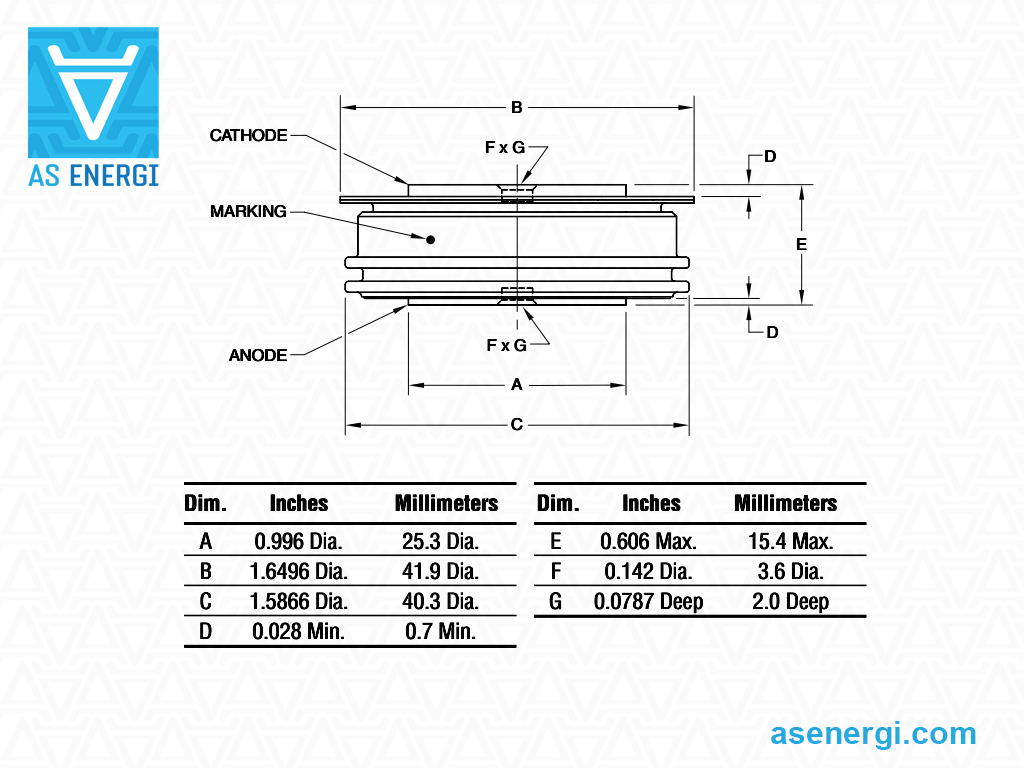

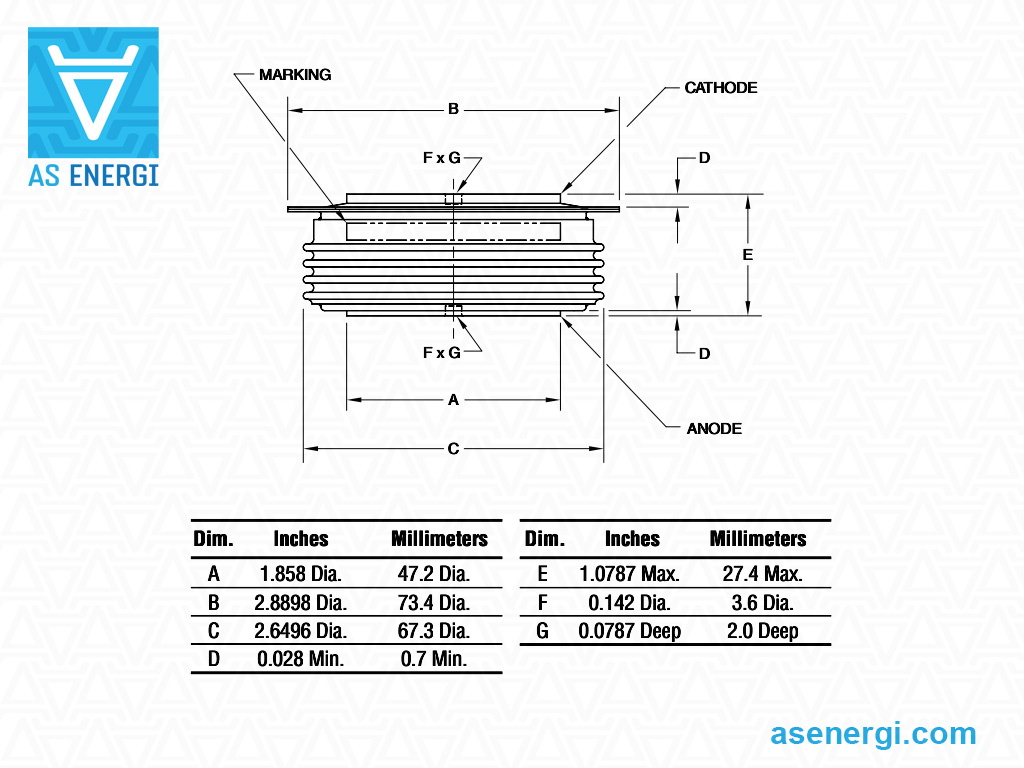

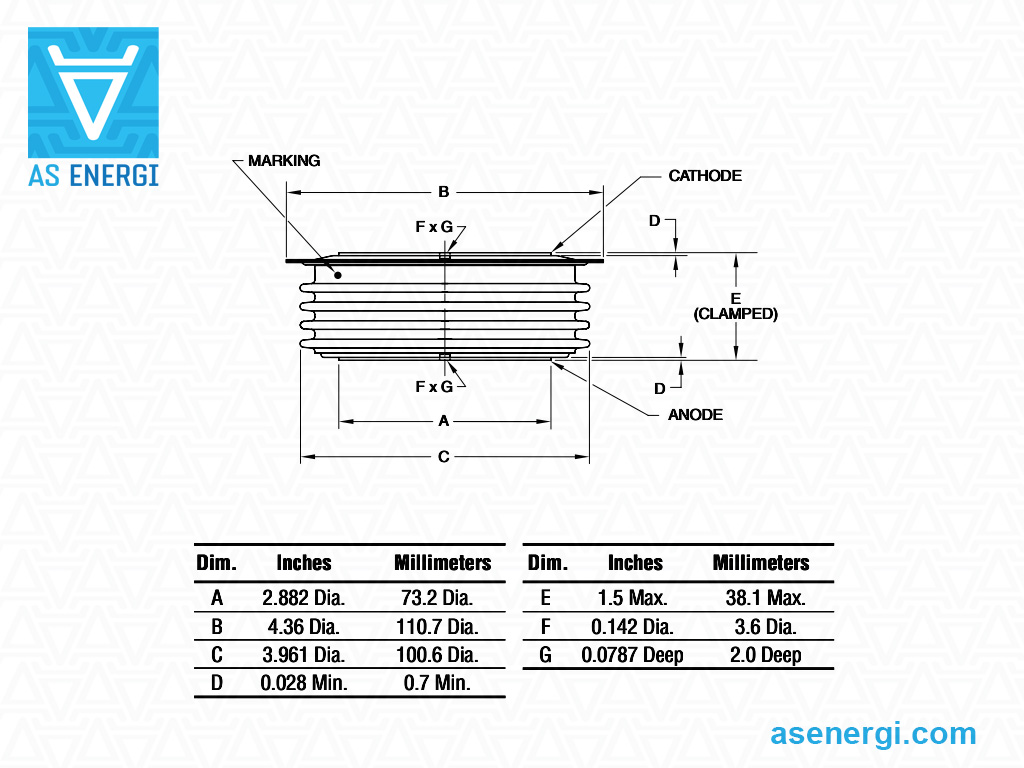

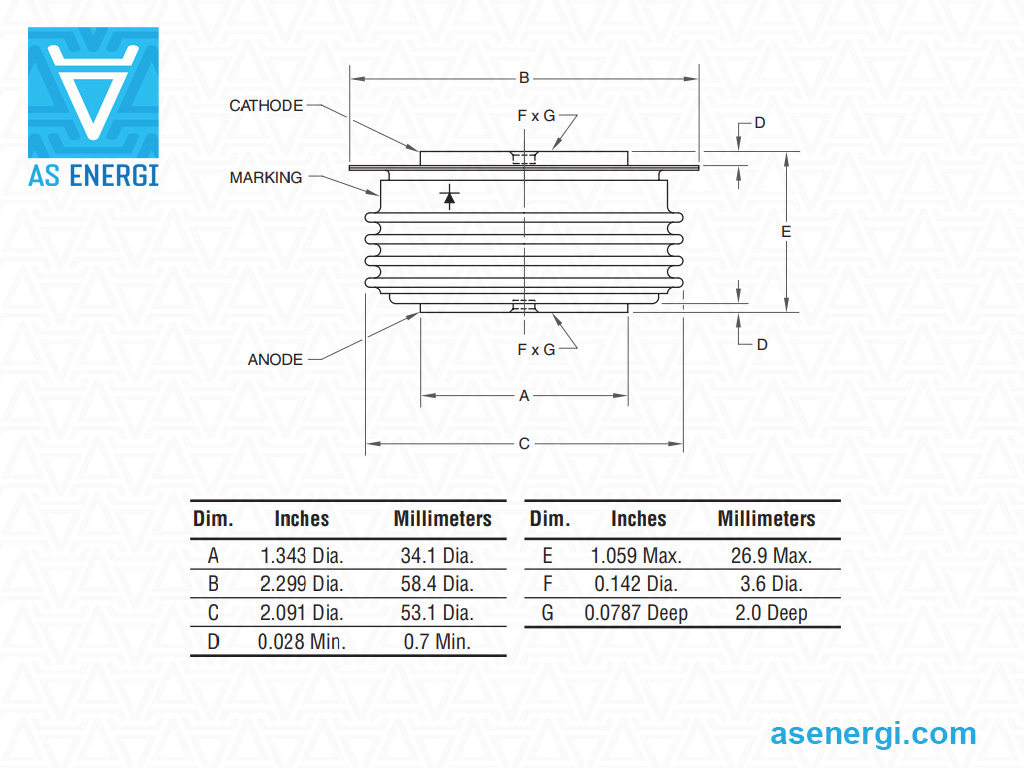

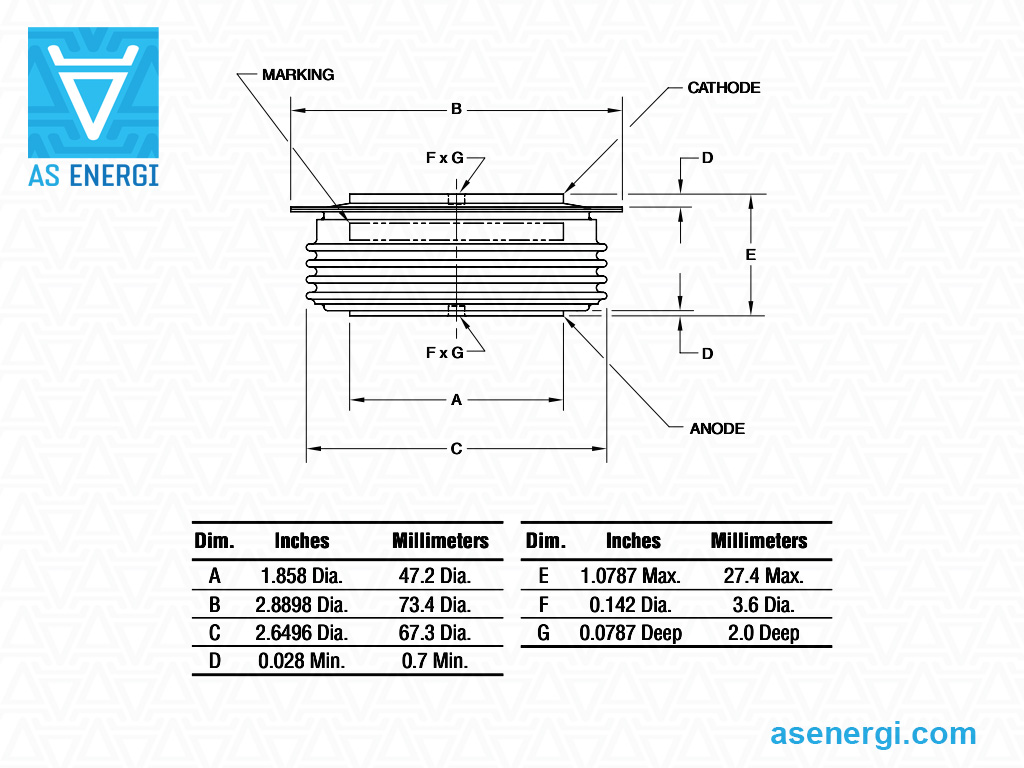

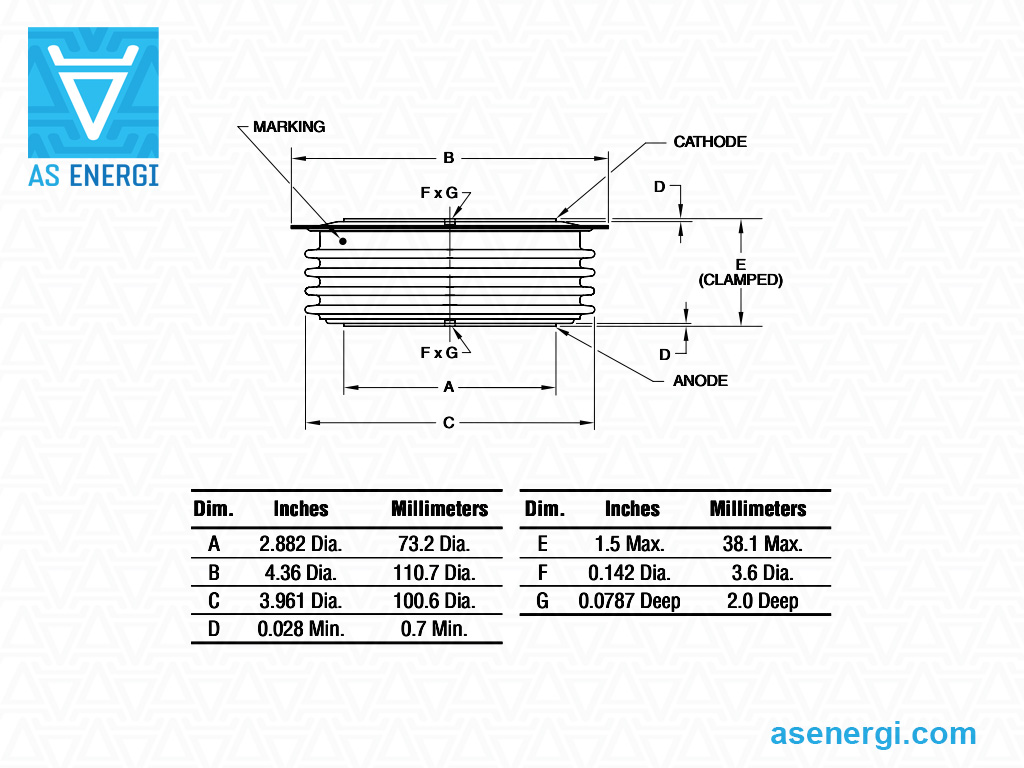

| V | A | A | A2·s | V | mΩ | ºC | K/W | mm | ||||
| Dioden Scheibentyp Bis zu 800V |
||||||||||||
| RBS8-06-70 | 7000 (79) | 600 | 55 | 15125 | 0.645 | 0.044 | 175 | 0.0095 | 111x73x26.5 | RBS | A-RDBS8-06-70 |  |
| RAS00412 | 12000 (68) | 400 | 57.3 | 16416 | 0.978 | 0.005 | 175 | 0.008 | 100x63x26 | RAS | A-RDAS00412 | |
| Up to 1600V | ||||||||||||
| A390-16-40 | 400 (117) | 1600 | 7 | 204 | - | - | 200 | 0.095 | 42x19x14 | R62 | A-A390-16-40 | |
| R620-12-48 + | 485 (125) | 1200 | 6.5 | 211 | 0.80 | 0.63 | 190 | 0.07 | 42x19x14 | R62 | A-RD620-12-48 + | |
| R720-12-80 + | 810 (125) | 1200 | 10 | 500 | 0.70 | 0.32 | 190 | 0.05 | 58.5x34x26.9 | R72 | A-RD720-12-80 + | |
| R720-16-12 | 1200 (95) | 1600 | 12.5 | 650 | 0.68 | 0.24 | 175 | 0.055 | 58.5x34x26.9 | R72 | A-RD720-16-12 | |
| R7S0-16-13 | 1300 (90) | 1600 | 16.5 | 1360 | 0.749 | 0.196 | 175 | 0.035 | 42x25x15.4 | R7S | A-RD7S0-16-13 | |
| A430-15-14 + | 1375 (55) | 1500 | 10 | 415 | 0.62 | 0.254 | 200 | 0.06 | 58.5x34x26.9 | R72 | A-A430-15-14 + | |
| R7S0-16-16 | 1600 (98) | 1600 | 12.8 | 819 | 0.63 | 0.293 | 200 | 0.035 | 42x25x15.4 | R7S | A-RD7S0-16-16 | |
| R9G0-16-22 | 2200 (134) | 1600 | 27.4 | 3750 | 0.79 | 0.088 | 150 | 0.02 | 73.5x47x27.4 | R9G | A-RD9G0-16-22 | |
| R9G0-14-26 + | 2600 (100) | 1400 | 38 | 7220 | 0.58 | 0.120 | 190 | 0.018 | 73.5x47x27.4 | R9G | A-RD9G0-14-26 + | |
| RA20-12-48 | 4800 (98) | 1200 | 44.6 | 9945 | 0.65 | 0.063 | 190 | 0.013 | 99x62x34 | RA2 | A-RDA20-12-48 | |
| RBK8-16-63 | 6300 (100) | 1600 | 115.9 | 67200 | 0.688 | 0.036 | 190 | 0.0115 | 111x73x38 | RB2 | A-RDBK8-16-63 | |
| RBS8-16-72 | 7200 (84) | 1600 | 115.9 | 67200 | 0.704 | 0.0479 | 190 | 0.0095 | 111x73x26.5 | RBS | A-RDBS8-16-72 | |
| RB20-16-80 + | 8000 (68) | 1600 | 79 | 31200 | 0.70 | 0.035 | 190 | 0.011 | 111x73x38 | RB2 | A-RDB20-16-80 + | |
| RDS8-12-10 | 10000 (90) | 1200 | 111 | 61600 | 0.64 | 0.023 | 175 | 0.008 | 144x99.5x26.9 | RDS | A-RDDS8-12-10 | |
| Up to 2600V | ||||||||||||
| R620-24-30 | 300 (140) | 2400 | 5.5 | 125 | 0.92 | 0.88 | 150 | 0.095 | 42x19x14 | R62 | A-RD620-24-30 | |
| R620-30-35 + | 345 (100) | 3000 | 5 | 125 | 0.84 | 0.94 | 150 | 0.07 | 42x19x14 | R62 | A-RD620-30-35 + | |
| R620-24-40 | 400 (130) | 2400 | 6 | 150 | 0.89 | 0.74 | 150 | 0.095 | 42x19x14 | R62 | A-RD620-24-40 | |
| R620-22-44 + | 440 (110) | 2200 | 5.5 | 151 | 0.82 | 0.82 | 175 | 0.07 | 42x19x14 | R62 | A-RD620-22-44 + | |
| R620-24-50 | 500 (115) | 2400 | 6.5 | 175 | 0.85 | 0.63 | 150 | 0.095 | 42x19x14 | R62 | A-RD620-24-50 | |
| R720-30-52 + | 520 (100) | 3000 | 8 | 320 | 0.90 | 0.52 | 150 | 0.05 | 58.5x34x26.9 | R72 | A-RD720-30-52 + | |
| R720-22-70 + | 710 (110) | 2200 | 9 | 405 | 0.80 | 0.42 | 175 | 0.05 | 58.5x34x26.9 | R72 | A-RD720-22-70 + | |
| R7S0-24-08 | 800 (121) | 2400 | 7.75 | 300 | 0.91 | 0.518 | 175 | 0.035 | 42x25x15.4 | R7S | A-RD7S0-24-08 | |
| R720-26-09 | 900 (85) | 2600 | 8.5 | 301 | 0.84 | 0.42 | 150 | 0.055 | 58.5x34x26.9 | R72 | A-RD720-26-09 | |
| R7S0-24-12 | 1200 (86) | 2400 | 9 | 337 | 0.831 | 0.441 | 175 | 0.035 | 42x25x15.4 | R7S | A-RD7S0-24-12 | |
| R7S0-24-15 | 1500 (98) | 2400 | 14 | 817 | 0.694 | 0.345 | 200 | - | 42x25x15.4 | R7S | A-RD7S0-24-15 | |
| R820-26-16 | 1600 (82) | 2600 | 12.95 | 699 | 0.68 | 0.247 | 175 | 0.035 | 58.5x34x26.9 | R82 | A-RD820-26-16 | |
| R9G0-36-17 + | 1700 (60) | 3600 | 20 | 2000 | 0.74 | 0.330 | 150 | 0.018 | 73.5x47x27.4 | R9G | A-RD9G0-36-17 + | |
| R9G0-32-18 | 1800 (110) | 3200 | 19.6 | 1920 | 0.814 | 0.224 | 175 | 0.02 | 73.5x47x27.4 | R9G | A-RD9G0-32-18 | |
| R9G0-36-18 + | 1800 (80) | 3600 | 21.5 | 2300 | 0.69 | 0.320 | 175 | 0.018 | 73.5x47x27.4 | R9G | A-RD9G0-36-18 + | |
| R9G0-22-21 | 2100 (118) | 2200 | 22 | 2002 | 0.912 | 0.089 | 175 | 0.02 | 73.5x47x27.4 | R9G | A-RD9G0-22-21 | |
| R9G0-24-21 | 2100 (124) | 2400 | 26.5 | 3510 | 0.618 | 0.192 | 190 | 0.02 | 73.5x47x27.4 | R9G | A-RD9G0-24-21 | |
| R9G0-26-21 + | 2100 (75) | 2600 | 26.7 | 3560 | 0.68 | 0.220 | 175 | 0.018 | 73.5x47x27.4 | R9G | A-RD9G0-26-21 + | |
| R9G0-24-22 + | 2200 (100) | 2400 | 30 | 4500 | 0.61 | 0.200 | 190 | 0.018 | 73.5x47x27.4 | R9G | A-RD9G0-24-22 + | |
| A451-22-25 | 2500 (88) | 2200 | 27.3 | 2725 | 0.66 | 0.128 | 175 | 0.025 | 73.5x47x27.4 | R9G | A-A451-22-25 | |
| R9S0-26-30 | 3000 (115) | 2600 | 28.6 | 3410 | 0.91 | 0.089 | 200 | 0.015 | 73.5x47x27.4 | R9S | A-RD9S0-26-30 | |
| RB20-32-35 + | 3500 (115) | 3200 | 57 | 16200 | 0.84 | 0.08 | 175 | 0.011 | 111x73x38 | RB2 | A-RDB20-32-35 + | |
| RA20-24-36 | 3600 (100) | 2400 | 36.5 | 6660 | 0.66 | 0.113 | 175 | 0.013 | 99x62x34 | RA2 | A-RDA20-24-36 | |
| RB20-26-38 + | 3800 (124) | 2600 | 63 | 19800 | 0.71 | 0.08 | 185 | 0.011 | 111x73x38 | RB2 | A-RDB20-26-38 + | |
| RBS8-32-45 | 4500 (94) | 3200 | 62.4 | 19500 | 0.786 | 0.0997 | 175 | 0.0095 | 111x73x26.5 | RBS | A-RDBS8-32-45 | |
| RBK8-24-50 | 5000 (80) | 2400 | 87.1 | 38000 | 0.680 | 0.080 | 175 | 0.0115 | 111x73x38 | RB2 | A-RDBK8-24-50 | |
| RAS8-24-54 | 5450 (90) | 2400 | 115 | 66125 | 0.734 | 0.067 | 175 | 0.011 | 100x63x26 | RAS | A-RDAS8-24-54 | |
| RBS8-24-56 | 5680 (78) | 2400 | 98.5 | 48600 | 0.680 | 0.080 | 175 | 0.0095 | 111x73x26.5 | RBS | A-RDBS8-24-56 | |
| RDS8-25-80 | 8000 (90) | 2500 | 92.5 | 4280 | 0.654 | 0.0382 | 175 | 0.0075 | 144x99.5x26.9 | RDS | A-RDDS8-25-80 | |
| RDK8-30-85 | 8500 (90) | 3000 | 92.5 | 42800 | 0.762 | 0.053 | 160 | 0.0063 | 144x99.5x38 | RD2 | A-RDDK8-30-85 | |
| Up to 4500V | ||||||||||||
| R720-44-06 | 600 (85) | 4400 | 7 | 204 | 0.92 | 0.61 | 150 | 0.055 | 58.5x34x26.9 | R72 | A-RD720-44-06 | |
| R9G0-44-10 + | 1000 (90) | 4400 | 13.4 | 900 | 0.91 | 0.620 | 150 | 0.018 | 73.5x47x27.4 | R9G | A-RD9G0-44-10 + | |
| R9G0-40-13 + | 1300 (75) | 4000 | 16 | 1280 | 0.83 | 0.470 | 150 | 0.018 | 73.5x47x27.4 | R9G | A-RD9G0-40-13 + | |
| RA20-42-25 | 2500 (100) | 4200 | 25.5 | 3250 | 0.74 | 0.132 | 150 | 0.013 | 99x62x34 | RA2 | A-RDA20-42-25 | |
| RB20-45-30 + | 3000 (100) | 4500 | 36 | 6500 | 0.79 | 0.18 | 170 | 0.011 | 111x73x38 | RB2 | A-RDB20-45-30 + | |
| RBS8-42-35 | 3500 (89) | 4200 | 77.4 | 29900 | 0.77 | 0.125 | 150 | 0.0095 | 111x73x26.5 | RBS | A-RDBS8-42-35 | |
| RBK8-45-40 | 4000 (80) | 4500 | 65.5 | 17900 | 0.75 | 0.133 | 175 | 0.0115 | 110.5x73x38 | RBK | A-RDBK8-45-40 | |
| RBS8-45-45 | 4500 (80) | 4500 | 85 | 36125 | 0.75 | 0.133 | 175 | 0.0095 | 111x73x26.5 | RBS | A-RDBS8-45-45 | |
| RBK8-45-40 | 4000 (80) | 4500 | 65.5 | 17900 | 0.75 | 0.133 | 175 | 0.0115 | 110.5x73x38 | RBK | A-RDBK8-45-40 | |
| Up to 6500V | ||||||||||||
| R820-65-06 | 600 (100) | 6500 | 6.87 | 236 | 0.78 | 1.27 | 150 | 0.035 | 58.5x34x26.9 | R82 | A-RD820-65-06 | |
| R9G0-54-12 | 1200 (102) | 5400 | 14.6 | 1066 | 1.07 | 0.323 | 150 | 0.02 | 73.5x47x27.4 | R9G | A-RD9G0-54-12 | |
| R9G0-65-14 | 1360 (80) | 6500 | 15.25 | 1116 | 0.793 | 0.521 | 150 | 0.02 | 73.5x47x27.4 | R9G | A-RD9G0-65-14 | |
| RA20-54-20 | 2000 (99) | 5400 | 21.8 | 2376 | 0.96 | 0.207 | 150 | 0.013 | 99x62x34 | RA2 | A-RDA20-54-20 | |
| RBK8-65-25 | 2500 (85) | 6500 | 61 | 18600 | 0.79 | 0.238 | 150 | 0.0115 | 110.5x73x38 | RBK | A-RDBK8-65-25 | |
| RBS8-65-28 | 2850 (85) | 6500 | 61 | 18600 | 0.79 | 0.238 | 150 | 0.0095 | 111x73x26.5 | RBS | A-RDBS8-65-28 | |
| RDK8-60-40 | 4000 (68) | 6000 | 55.5 | 12800 | 1.130 | 0.117 | 150 | 0.0075 | 144x99.5x38 | RD2 | A-RDDK8-60-40 | |
Leitfaden zur Teilenummerierung für Gleichrichter Dioden:
| A | - | RD | BS8 | - | 42 | - | 35 | - | + |
| A | – |  AS ENERGITM |
| RD | – | Produktgruppe: Diodenscheibe. |
| BS8 | – | Typ Nummer. |
| 42 | – | Nennspannung (VRRM x 100). |
| 35 | – | Aktuelle Bewertung IT(AV), Amp. |
| + | – | Alte Version der Diode. |
Hochleistungs-Halbleiter AS ENERGITM
Unser Unternehmen beschäftigt sich mit der Herstellung und dem Verkauf einer breiten Palette von Leistungshalbleitern (Leistungsthyristoren, Module, Gleichrichterdioden, Avalanche-, Rotor- und Schweißdioden, Triacs usw.) mit Strömen bis zu 15000A und Spannungen bis zu 9000V sowie mit den dazugehörigen Luft- und Wasserkühlkörpern.
Sie können Halbleiterbauelemente in beliebigen Mengen kaufen, und wenn Sie große Mengen bestellen, wird der Preis niedriger sein. Wir haben das Vertrauen der Kunden gewonnen und liefern Produkte in die ganze Welt.
Bei Fragen zum Erwerb von SCR-Thyristoren, Dioden, Modulen senden Sie eine E-Mail-Anfrage an:
Und wir unterbreiten Ihnen ein kommerzielles Angebot für die Lieferung.
Bei großen Stückzahlen erstellen wir einen individuellen Preis!!!
Wir sind offen für die Herstellung von Produkten in unseren Produktionsstätten nach Ihren Wünschen und technischen Aufgabenstellungen.
Foto von Gleichrichter-Dioden:
Einbauempfehlungen für Leistungsgleichrichterdioden des Scheibentyps:
Die Zuverlässigkeit der Wärmeübertragung und des elektrischen Kontakts zwischen den Kontaktflächen der Diode und des Kühlers über den gesamten Temperaturbereich wird gewährleistet durch geeignetes Drehmoment (Spannkraft).
Vor der Montage sollten Sie Folgendes durchführen Sichtkontrolle (1) Kontaktflächen auf mechanische Beschädigungen und wischen (2), mit Alkohol (Toluol, Benzin, Aceton) getränkt.
Nach der Kontrolle, die aktuellen Kontakte fixieren (führt), einen Stift einbauen um die Ausrichtung der Struktur zu fixieren.
Zur Verbesserung der Parameter der Wärmeübertragung wird empfohlen zum Schmieren (3) eine dünne Schicht Silikon-Wärmeleitpaste vor der Montage, die keine zwingende Voraussetzung für den Einbau ist.
Einbau der Diode (3), der zweite Teil des Kühlers, der Glasfaserisolator und die Anlaufscheibe.
Zum Einfädeln der Traverse (4) und dieMuttern gleichmäßig anziehen. Vergewissern Sie sich keine Fehlausrichtung und Ebenheit der Kontaktflächen.
Wenn die Teile ausreichend eingespannt, aber beweglich sind, empfehlen wir, den Kühler auf eine ebene Fläche zu stellen und Überprüfung der Toleranz für Parallelität der gesamten angrenzenden Ebene der Flächen (5).
Jede Mutter festklemmen der Reihe nach (etwa eine Vierteldrehung) zur Haltestelle (6). Die Höhe der Durchbiegung der Traverse bestimmt, ob die erreichte Spannkraft der erforderlichen entspricht.
Nach dem Einbau müssen die Befestigungselemente (Muttern und Unterlegscheiben) zusätzlich gesichert werden gegen Korrosion.
Tipps und Empfehlungen für Leistungsdioden:
Die Leistungsdioden sollten nicht über einen längeren Zeitraum an ihrem Nennwert betrieben werden Grenzlast für alle Parameter. In diesem Fall wird der Sicherheitsfaktor durch den geforderten Grad der Zuverlässigkeit des Geräts bestimmt.
Ersetzen Sie eine ausgefallene Leistungsdiode durch eine Diode, die den Parametern der zu ersetzenden Diode entspricht.
Bei Betrieb in einer Umgebung mit erhöhter Umgebungstemperatur muss eine Unterkühlung vorgesehen werden.
Es wird empfohlen, die Leistungsdioden und Kühler regelmäßig von Staub und Verunreinigungen zu befreien, um eine ordnungsgemäße Wärmeableitung zu gewährleisten.
Zum Ausgleich der Ströme zwischen parallel geschalteten Leistungsdioden sollten induktive Stromteiler (häufig verdrillter Ringkerndraht) verwendet werden. Die gängigsten Anschlussmethoden sind geschlossener Stromkreis, gemeinsamer Spulenkreis oder Leistungsdiode. Der Wirkungsgrad von Stromteilern wird in diesem Fall durch den Querschnitt des Magnetdrahtes bestimmt.
Die Vermeidung von Spannungsungleichgewichten bei der Reihenschaltung von Leistungsdioden wird durch die Verwendung von parallel zu jeder Diode geschalteten Shunt-Widerständen erreicht. Der Spannungsausgleich unter transienten Bedingungen wird durch Parallelschaltung von Kondensatoren zu jeder Diode erreicht.
Es ist strengstens verboten, Leistungsdioden unter Hochspannung während des Betriebs zu berühren.
Warum Sie sich für AS ENERGITM
- Eigene Produktionsanlagen, einschließlich der Produktion von Halbleitersiliziumchips
- Europäische Marke - 100% Qualität, günstiger Preis, kurze Produktionsfristen
- Über 20 Jahre Erfahrung in der Halbleiterindustrie
- Kunden aus mehr als 50 Ländern vertrauen uns
- 20000 Artikel in der Produktlinie Ströme von 10A bis 15000A, Spannungen von 100V bis 9000V
- Wir produzieren Analogen von Produkten anderer Hersteller
- Garantierte zertifizierte Qualität, Garantiezeit des Betriebs - 2 Jahre
Qualitätsgarantie
Unsere Produkte sind zertifiziert und entsprechen internationalen Standards.
Unser Unternehmen gewährt eine Qualitätsgarantie für Produkte von 2 Jahren.
Auf Wunsch des Kunden stellen wir Konformitätsbescheinigungen, Zuverlässigkeits berichte, Datenblätter und technische Pässe zur Verfügung.
Jedes Produkt wird auf die Hauptparameter getestet und Testberichte der Parameter für jedes Produkt werden bereitgestellt.
Geografie der Partnerschaft
Das Unternehmen AS ENERGITM fertigt und liefert Leistungshalbleiter in mehr als 50 Länder auf der ganzen Welt.
Logistik und Lieferung
Wir liefern unsere Produkte in die ganze Welt mit den Diensten von Logistikunternehmen: DHL, TNT, UPS, EMS, Fedex, Aramex.
Die Lieferung der Produkte kann mit allen Transportmitteln erfolgen: Luft, See, Schiene und Straße.
AS ENERGITM Semiconductors Manufakturen
Unsere Produktpalette umfasst Gleichrichterdioden, Phasensteuerthyristoren in Scheiben- und Bolzen Bauweise, Avalanche-Dioden und Thyristoren, schnell schaltende, Hochfrequenz-Thyristoren, schnelle Erholungs-, Schweiß- und Rotordioden, Triacs, Brückengleichrichter, Leistungsmodule (Thyristor, Diode, Thyristordiode, IGBT) und Luft- und Wasserkühlkörper dazu.
Leistungsdioden und Thyristoren werden für Ströme von 10A bis 15000A, Spannungsbereich von 100V bis 9000V hergestellt.
Leistungsdioden- und Thyristormodule werden von 25A bis 1250A, Spannungsbereich 400V - 4400V produziert.
Das Angebot an Leistungshalbleitern umfasst auch gleichwertige, Ersatz-, analoge und alternative Halbleiterbauelemente globaler Hersteller.
