AS ENERGIGleichrichter Dioden, Bolzen Typ, Powerex Ersatz
Standard-Gleichrichterdioden, auch bekannt als Normale Erholungsdioden in der Bolzenkonstruktion ist eine Allzweckdiode.
Bolzen-Gleichrichterdioden A-RS AS ENERGITM sind eine Ersatz, analoge, alternative Halbleiterbauelemente für Standard Dioden Powerex.
"Luftgekühlte Kühlkörper Serie O für Bolzengeräte", für die Diodenkühlung sind ebenfalls auf Bestellung erhältlich.
Leitfaden zur Teilenummerierung für Gleichrichterdioden
Video: Bewertungen von Hochleistungs-Spitzendioden Die Standarddioden wandeln Gleich- und Wechselströme bis zu 550A in Schaltungen mit Spannungen bis zu 4400V um. Ihre Hauptanwendungen sind Gleichrichter für große Wechselstromantriebe, Aluminiumschmelzen und andere Metallveredelungen sowie die Versorgung von Gleisanlagen.

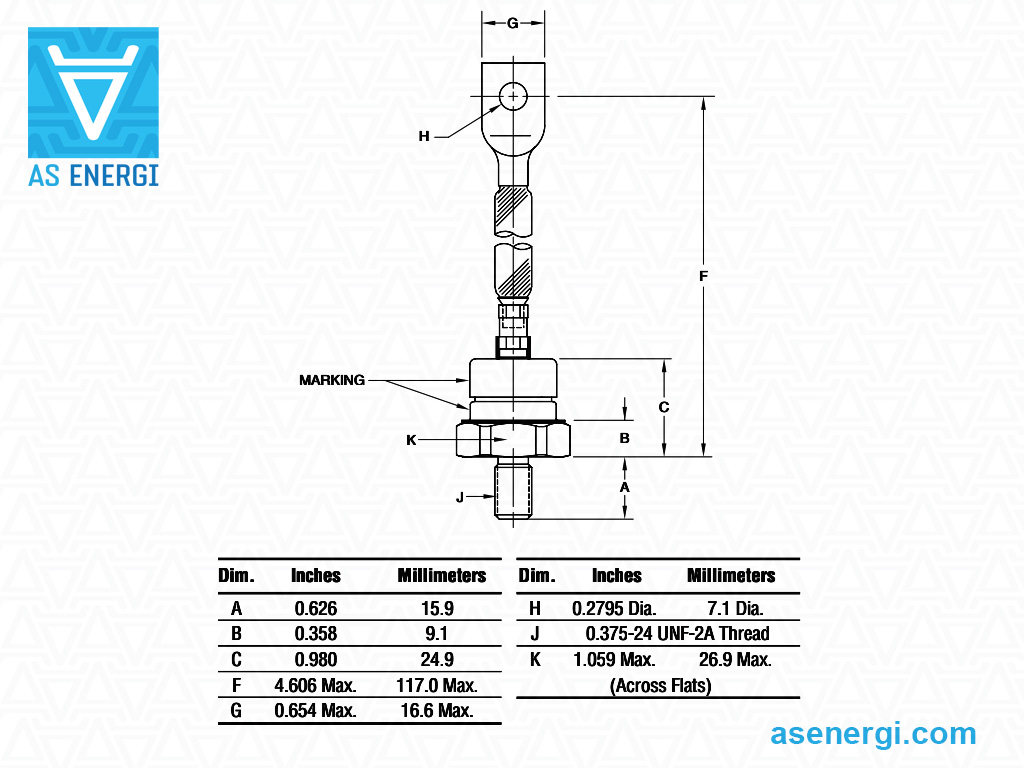

Die Diode verfügt über ein Industriestandard-Bolzen-Design, das die Integration des Geräts in bestehende Geräte erleichtert. Die Polarität der Diode (Anode, Kathode) wird durch das Symbol auf dem Gehäuse bestimmt. Die technischen Spezifikationen, der Leitfaden für die Teilenummerierung und die Datenblätter für Dioden sind unten aufgeführt.
Gleichrichter Dioden AS ENERGITM haben folgende Eigenschaften: geringe statische und dynamische Verluste, hohe Werte von VRSM/VRRM, umfangreiche Erfahrung mit dem Einsatz der Geräte in verschiedenen Branchen, Spannungsbereich von 100 bis 9000 V und Stromstärken von 100 bis 15000 A, hohe thermische und elektrische Wechselbeständigkeit.
Unser Unternehmen bietet eine Qualitätsgarantie für Gleichrichterdioden von 2 Jahren ab Kaufdatum. Bei der Lieferung von Dioden stellen wir bei Bedarf einen technischen Pass und eine Konformitätsbescheinigung zur Verfügung.
Der Endpreis von Standard-Diodenbolzen hängt von der Spannungsklasse, der Menge, den Lieferbedingungen, dem Hersteller, dem Herkunftsland und der Zahlungsart ab.
Allgemeine Spezifikationen von Gleichrichter-Dioden (Bolzen-Typ) Powerex und Ersatz
| Typ | VRRM | IF(AV) (TC=55°C) |
IFSM | I2t | VT0 | rT | Tvj max | RthJK | Gehäuse | Abmessungen ØDxØdxH |
Ersatz AS ENERGITM |
Datenblatt |
| V | A | A | A2·s | V | mΩ | ºC | K/W | mm | ||||
| Bis zu 1600V | ||||||||||||
| R510-12-10 | 100 (130) | 1200 | 2.3 | 22 | 0.8 | 1.99 | 200 | 0.28 | 0.375-24 UNF-2A | R51 | A-RS510-12-10 |  |
| R511-12-10 | 100 (130) | A-RS511-12-10 | ||||||||||
| R500-16-10 | 100 (160) | 1600 | 2.3 | 22 | 0.8 | 1.99 | 200 | 0.28 | 0.375-24 UNF-2A | R50 | A-RS500-16-10 | |
| R501-16-10 | 100 (160) | A-RS501-16-10 | ||||||||||
| R500-14-14 + | 140 (125) | 1400 | 2.5 | 32.2 | 0.95 | 1 | 190 | 0.3 | 0.375-24 UNF-2A | R50 | A-RS500-14-14 + | |
| R501-14-14 + | 140 (125) | A-RS501-14-14 + | ||||||||||
| R510-12-15 | 150 (110) | 1200 | 3 | 37.5 | 0.85 | 1.08 | 200 | 0.28 | 0.375-24 UNF-2A | R51 | A-RS510-12-15 | |
| R511-12-15 | 150 (110) | A-RS511-12-15 | ||||||||||
| R500-16-15 | 150 (145) | 1600 | 3 | 37.5 | 0.85 | 1.08 | 200 | 0.28 | 0.375-24 UNF-2A | R50 | A-RS500-16-15 | |
| R501-16-15 | 150 (145) | A-RS501-16-15 | ||||||||||
| R500-14-17 + | 170 (125) | 1400 | 3 | 45 | 0.85 | 0.64 | 190 | 0.3 | 0.375-24 UNF-2A | R50 | A-RS500-14-17 + | |
| R501-14-17 + | 170 (125) | A-RS501-14-17 + | ||||||||||
| R600-12-33 + | 330 (125) | 1200 | 6.5 | 211 | 0.8 | 0.63 | 190 | 0.13 | 0.750-16 UNF-2A | R60 | A-RS600-12-33 + | |
| R601-12-33 + | 330 (125) | A-RS601-12-33 + | ||||||||||
| R700-12-50 + | 500 (125) | 1200 | 10 | 500 | 0.7 | 0.32 | 190 | 0.1 | 0.750-16 UNF-2A | R70 | A-RS700-12-50 + | |
| R701-12-50 + | 500 (125) | A-RS701-12-50 + | ||||||||||
| R700-16-05 | 550 (125) | 1600 | 10 | 416 | 0.65 | 0.25 | 175 | 0.12 | 0.750-16 UNF-2A | R70 | A-RS700-16-05 | |
| R701-16-05 | 550 (125) | A-RS701-16-05 | ||||||||||
| Up to 2600V | ||||||||||||
| R600-26-20 | 200 (140) | 2600 | 5.5 | 125 | 0.84 | 0.94 | 150 | 0.13 | 0.750-16 UNF-2A | R60 | A-RS600-26-20 | |
| R601-26-20 | 200 (140) | A-RS601-26-20 | ||||||||||
| R600-26-23 + | 230 (100) | 2600 | 5 | 125 | 0.84 | 0.94 | 150 | 0.13 | 0.750-16 UNF-2A | R60 | A-RS600-26-23 + | |
| R601-26-23 + | 230 (100) | A-RS601-26-23 + | ||||||||||
| R600-26-25 | 250 (130) | 2600 | 6 | 150 | 0.88 | 0.72 | 150 | 0.13 | 0.750-16 UNF-2A | R60 | A-RS600-26-25 | |
| R601-26-25 | 250 (130) | A-RS601-26-25 | ||||||||||
| R600-26-30 | 300 (120) | 2600 | 6.5 | 175 | 0.92 | 0.53 | 150 | 0.13 | 0.750-16 UNF-2A | R60 | A-RS600-26-30 | |
| R601-26-30 | 300 (120) | A-RS601-26-30 | ||||||||||
| R600-22-30 + | 300 (110) | 2200 | 5.5 | 151 | 0.82 | 0.82 | 175 | 0.13 | 0.750-16 UNF-2A | R60 | A-RS600-22-30 + | |
| R601-22-30 + | 300 (110) | A-RS601-22-30 + | ||||||||||
| R700-22-44 + | 440 (110) | 2200 | 9 | 405 | 0.8 | 0.42 | 175 | 0.1 | 0.750-16 UNF-2A | R70 | A-RS700-22-44 + | |
| R701-22-44 + | 440 (110) | A-RS701-22-44 + | ||||||||||
| R700-26-04 | 450 (100) | 2600 | 8.5 | 266 | 0.83 | 0.4 | 150 | 0.12 | 0.750-16 UNF-2A | R70 | A-RS700-26-04 | |
| R701-26-04 | 450 (100) | A-RS701-26-04 | ||||||||||
| Up to 3600V | ||||||||||||
| R700-30-32 + | 315 (100) | 3000 | 8 | 320 | 0.9 | 0.52 | 150 | 0.1 | 0.750-16 UNF-2A | R70 | A-RS700-30-32 + | |
| R701-30-32 + | 315 (100) | A-RS701-30-32 + | ||||||||||
| Up to 4500V | ||||||||||||
| R700-40-25 + | 245 (100) | 4000 | 7 | 245 | 1.3 | 0.6 | 150 | 0.10 | 0.750-16 UNF-2A | R70 | A-RS700-40-25 + | |
| R701-40-25 + | 245 (100) | A-RS701-40-25 + | ||||||||||
| R700-44-03 | 300 (80) | 4400 | 7 | 204 | 0.92 | 0.55 | 150 | 0.12 | 0.750-16 UNF-2A | R70 | A-RS700-44-03 | |
| R701-44-03 | 300 (80) | A-RS701-44-03 | ||||||||||
Leitfaden zur Teilenummerierung für Gleichrichter Dioden:
| A | - | RS | 701 | - | 22 | - | 44 | - | + |
| A | – |  AS ENERGITM |
| RS | – | Produktgruppe: Diode Bolzen. |
| 701 | – | Typ Nummer. |
| 22 | – | Nennspannung (VRRM x 100). |
| 44 | – | Aktuelle Bewertung IT(AV), Amp. |
| + | – | Alte Version der Diode. |
Hochleistungs-Halbleiter AS ENERGITM
Unsere Firma beschäftigt sich mit der Herstellung und dem Verkauf einer breiten Palette von Leistungshalbleitern (Leistungsthyristoren, Module, Gleichrichterdioden, Rotor- und Schweißdioden, Triacs usw.) mit Strömen bis zu 15000A und Spannungen bis zu 9000V, sowie Luft- und Wasserkühlkörpern dazu. Sie können Halbleiter in beliebigen Mengen kaufen, und wenn Sie große Mengen bestellen, wird der Preis niedriger sein.
Wir haben das Vertrauen unserer Kunden gewonnen und liefern unsere Produkte in die ganze Welt.
Bei Fragen zum Erwerb von SCR-Thyristoren, Dioden, Modulen senden Sie eine E-Mail-Anfrage an:
Und wir unterbreiten Ihnen ein kommerzielles Angebot für die Lieferung.
Bei großen Stückzahlen erstellen wir einen individuellen Preis!!!
Wir sind offen für die Herstellung von Produkten in unseren Produktionsstätten nach Ihren Wünschen und technischen Aufgabenstellungen.
Einbauempfehlungen für Leistungsgleichrichter-Dioden in Bolzenausführung:
Die Zuverlässigkeit der Wärmeübertragung und des elektrischen Kontakts zwischen den Kontaktflächen der Diode und des Kühlers über den gesamten Temperaturbereich wird gewährleistet durch geeignetes Drehmoment.
Vor der Montage sollten Sie Folgendes durchführen Sichtkontrolle (1) Kontaktflächen auf mechanische Beschädigungen und wischen (2), mit Alkohol (Toluol, Benzin, Aceton) getränkt.
Zur Verbesserung der Parameter der Wärmeübertragung wird empfohlen zum Schmieren (3) eine dünne Schicht Silikon-Wärmeleitpaste vor der Montage, die keine zwingende Voraussetzung für den Einbau ist.
Nach dem Einbau müssen die Befestigungselemente (Muttern und Unterlegscheiben) zusätzlich gegen Korrosion gesichert werden.
Tipps und Empfehlungen für Leistungsdioden:
Die Leistungsdioden sollten nicht über einen längeren Zeitraum an ihrem Nennwert betrieben werden Grenzlast für alle Parameter. In diesem Fall wird der Sicherheitsfaktor durch den geforderten Grad der Zuverlässigkeit des Geräts bestimmt.
Ersetzen Sie eine ausgefallene Leistungsdiode durch eine Diode, die den Parametern der zu ersetzenden Diode entspricht.
Bei Betrieb in einer Umgebung mit erhöhter Umgebungstemperatur muss eine Unterkühlung vorgesehen werden.
Es wird empfohlen, Leistungsdioden und Kühlkörper regelmäßig von Staub und Verunreinigungen zu reinigen, um eine ordnungsgemäße Wärmeableitung sicherzustellen.
Zum Ausgleich der Ströme zwischen parallel geschalteten Leistungsdioden sollten induktive Stromteiler (häufig verdrillter Ringkerndraht) verwendet werden. Die gängigsten Anschlussmethoden sind geschlossener Stromkreis, gemeinsamer Spulenkreis oder Leistungsdiode. Der Wirkungsgrad von Stromteilern wird in diesem Fall durch den Querschnitt des Magnetdrahtes bestimmt.
Die Vermeidung von Spannungsungleichgewichten bei der Reihenschaltung von Leistungsdioden wird durch die Verwendung von parallel zu jeder Diode geschalteten Shunt-Widerständen erreicht. Der Spannungsausgleich unter transienten Bedingungen wird durch Parallelschaltung von Kondensatoren zu jeder Diode erreicht.
Es ist strengstens verboten, Leistungsdioden unter Hochspannung während des Betriebs zu berühren.
Warum Sie sich für AS ENERGITM
- Eigene Produktionsanlagen, einschließlich der Produktion von Halbleitersiliziumchips
- Europäische Marke - 100% Qualität, günstiger Preis, kurze Produktionsfristen
- Über 20 Jahre Erfahrung in der Halbleiterindustrie
- Kunden aus mehr als 50 Ländern vertrauen uns
- 20000 Artikel in der Produktlinie Ströme von 10A bis 15000A, Spannungen von 100V bis 9000V
- Wir produzieren Analogen von Produkten anderer Hersteller
- Garantierte zertifizierte Qualität, Garantiezeit des Betriebs - 2 Jahre
Qualitätsgarantie
Unsere Produkte sind zertifiziert und entsprechen internationalen Standards.
Unser Unternehmen gewährt eine Qualitätsgarantie für Produkte von 2 Jahren.
Auf Wunsch des Kunden stellen wir Konformitätsbescheinigungen, Zuverlässigkeits berichte, Datenblätter und technische Pässe zur Verfügung.
Jedes Produkt wird auf die Hauptparameter getestet und Testberichte der Parameter für jedes Produkt werden bereitgestellt.
Geografie der Partnerschaft
Das Unternehmen AS ENERGITM fertigt und liefert Leistungshalbleiter in mehr als 50 Länder auf der ganzen Welt.
Logistik und Lieferung
Wir liefern unsere Produkte in die ganze Welt mit den Diensten von Logistikunternehmen: DHL, TNT, UPS, EMS, Fedex, Aramex.
Die Lieferung der Produkte kann mit allen Transportmitteln erfolgen: Luft, See, Schiene und Straße.
AS ENERGITM Semiconductors Manufakturen
Unsere Produktpalette umfasst Gleichrichterdioden, Phasensteuerthyristoren in Scheiben- und Bolzen Bauweise, Avalanche-Dioden und Thyristoren, schnell schaltende, Hochfrequenz-Thyristoren, schnelle Erholungs-, Schweiß- und Rotordioden, Triacs, Brückengleichrichter, Leistungsmodule (Thyristor, Diode, Thyristordiode, IGBT) und Luft- und Wasserkühlkörper dazu.
Leistungsdioden und Thyristoren werden für Ströme von 10A bis 15000A, Spannungsbereich von 100V bis 9000V hergestellt.
Leistungsdioden- und Thyristormodule werden von 25A bis 1250A, Spannungsbereich 400V - 4400V produziert.
Das Angebot an Leistungshalbleitern umfasst auch gleichwertige, Ersatz-, analoge und alternative Halbleiterbauelemente globaler Hersteller.
