Gleichrichterdiode DRD3920V34 3920A 3400V Dynex Ersatz

Dynex-Teilenummer	DRD3920V34
Durchschnittlicher Durchlassstrom, I_F(AV)M (T_C)	3920А (100ºC)
Spannung, V_RRM	3400 V
Gehäuse, Abmessungen ØDxØdxH	Gehäuse V 110x73x26.5 mm
Datenblatt
Ersatz AS ENERGI^TM	ADR3920V34
In den Warenkorb	on request + –

Gleichrichterdiode ADR3920V34 AS ENERGI^TM ist ein Ersatz-, Analog-, alternatives und gleichwertiges Halbleiterbauelement für die Normal-Recovery-Gleichrichterdiode DRD3920V34 von Dynex Semiconductor. Durchschnittlicher Durchlassstrom I_FAV – 3920 Ampere, wiederholte Spitzensperrspannung V_RRM – 3400V.

Eigenschaften von Normal-Recovery-Dioden: optimiert für Netzfrequenz; geringe Durchlassverluste; hohe Sperrspannungen und hohe Stromtragfähigkeiten; Presspack-Standard-Keramikgehäuse; ausgelegt für Hochleistungsanwendungen in Industrie und Energieübertragung. Ihre Hauptanwendungen sind Gleichrichter für große Wechselstromantriebe, Aluminiumschmelzen und andere Metallveredelungsprozesse sowie Bahnstromversorgung. Luft- und Wasserkühlkörper zur Diodenkühlung sind ebenfalls auf Bestellung erhältlich.

"Luftgekühlte Kühlkörper O-Serie für Scheibengeräte", "Luftkühlkörper Serie SF", "Wasserkühlkörper Serie SS" zur Kühlung von Thyristoren und Dioden sind ebenfalls auf Bestellung erhältlich.

Gleichrichterdioden AS ENERGI^TM haben folgende Merkmale: industriestandardmäßiges Gehäuse; geringe statische und dynamische Verluste, hohe Werte von V_RRM/V_RSM, umfangreiche Erfahrungen beim Einsatz der Bauteile in verschiedenen Industriezweigen, Spannungsbereich von 100 bis 9000 V und Stromstärken von 100 bis 7500 A, hohe Beständigkeit gegen thermische und elektrische Zyklen.

Die technischen Spezifikationen und Parameter von DRD3920V34 und Ersatz ADR3920V34, das Datenblatt-PDF, die Maßzeichnung und die Abmessungen sind weiter unten aufgeführt.

Unser Unternehmen gewährt eine Qualitätsgarantie für Gleichrichterdioden von 2 Jahren ab Kaufdatum. Beim Lieferumfang der Dioden stellen wir bei Bedarf technischen Pass und Konformitätszertifikat zur Verfügung.

Der Endpreis für Gleichrichterdioden hängt von der Spannungs-Klasse, Menge, Lieferbedingungen, Hersteller, Ursprungsland und Zahlungsart ab.

Allgemeine Spezifikationen der Gleichrichterdiode Dynex und Ersatztypen:

Dioden-Spezifikationen		DRD3920V34
Maximal zulässiger durchschnittlicher Durchlassstrom (Gehäusetemperatur)	I_F(AV)M (T_C)	3920 A (100ºC)
Max. wiederholte Spitzensperrspannung	V_RRM	3400 V
Spitzen-Einschaltstrom	I_FSM	49.5 kA
Sicherheitsfaktor	I²t	12.25 MA²·s
Spitzendurchlassspannung	V_FM	1.25 V
Spitzen-Durchlassstrom	I_FM	3000 A
Wärmewiderstand, Übergang zu Gehäuse	R_th(j-c)	10 ºC/kW
Klemmkraft	F_m	50 - 62 kN
Gewicht	W	1.1 kg
Gehäuse (Bauform)	typ	V
Abmessungen	ØDxØdxH	110x73x26.5 mm
Ersatz AS ENERGI^TM	typ	ADR3920V34
Datenblatt	PDF

Leitfaden zur Artikelkennzeichnung für Gleichrichterdioden:

3920

A	–	AS ENERGI^TM
DR	–	Produktgruppe: Gleichrichterdiode (Normal-Recovery-Dioden).
3920	–	Durchschnittlicher Durchlassstrom I_F(AV), Amp.
V	–	Gehäuse (Bauform).
34	–	Spannungsklasse V_RRM / 100.

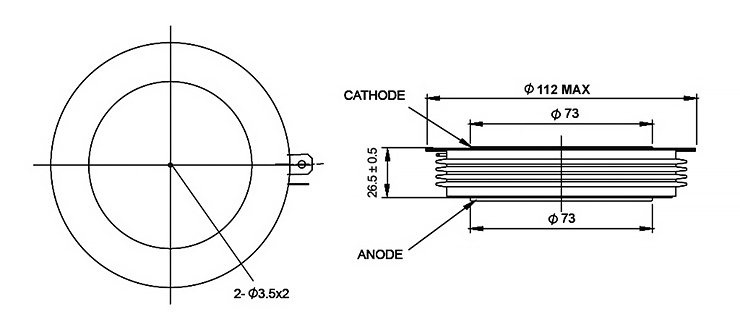

Abmessungen der Gleichrichterdiode DRD3920V34 und des Ersatzes ADR3920V34:

Gehäuse V

Polung (Anode, Kathode) von Leistungs-Scheibengleichrichterdioden:

Leistungs-Halbleiter AS ENERGI^TM

Unser Unternehmen ist in der Herstellung und dem Vertrieb einer großen Auswahl an Leistungshalbleitern (Leistungs-Thyristoren, Module, Gleichrichterdioden, Lawinen-, Rotor- und Schweißdioden, Triacs usw.) mit Strömen bis zu 15000A und Spannungen bis 9000V sowie zugehörigen Luft- und Wasserkühlkörpern tätig.
Sie können Halbleiterbauelemente in beliebigen Mengen erwerben; bei Großbestellungen sinken die Preise. Wir haben das Vertrauen der Kunden gewonnen und liefern Produkte weltweit.

Bei Fragen zum Erwerb von Leistungs-Thyristoren, Dioden, Modulen senden Sie bitte eine E-Mail-Anfrage an:

[email protected]

Und wir unterbreiten Ihnen ein kommerzielles Angebot für die Lieferung.
Bei großen Stückzahlen erhalten Sie einen individuellen Preis!!!

Wir sind offen für die Herstellung von Produkten in unseren Produktionsstätten nach Ihren Wünschen und technischen Aufgabenstellungen.

Kühlkörper für Leistungs-Scheibengleichrichterdioden:

Kühlkörper (Radiatoren) werden für ein- und beidseitige Kühlung von Leistungs-Halbleiterbauteilen in Scheibenausführung verwendet.

Kühlkörper der Kühler bestehen aus Aluminiumprofilen und benötigen bei Einsatz unter verschiedenen Klimabedingungen keine zusätzliche Schutzbeschichtung.

Luft- und Wasserkühlkörper zur Diodenkühlung sind ebenfalls auf Bestellung erhältlich.

Weitere Informationen zu Kühlkörpern: "Luftgekühlte Kühlkörper O-Serie für Scheibengeräte", "Luftkühlkörper Serie SF", "Wasserkühlkörper Serie SS".

Foto der Gleichrichterdioden:
