QL3004 Einphasen Dioden brücke 30A 400V

Gleichstrom-Ausgangsstrom, I_D	30 A
Mittlerer Vorwärtsstrom, I_FAV	15 A
Spannung, V_RRM	400 V
QL3004	on request + –
Abmessungen L×B×H	60x32x25 mm
Gewicht	47 g
Datenblatt

Einphasen-Diodenbrücken-Gleichrichter QL3004AS ENERGI^TM ist ein Brückengleichrichterschaltkreis aus vier Dioden, der beim Umwandeln von Wechselstrom verwendet wird.

Gleichstrom-Ausgangsstrom I_D – 30 Ampere, wiederholbare Spitzensperrspannung V_RRM – 400V.

Ein Wechselstrom wird an den Eingang "~" des Stromkreises angelegt. In jeder der Halb - Perioden fließt der Eingangsstrom nur durch zwei Dioden. Als Ergebnis erhalten wir am Ausgang "+" und "-" einen Strom, der mit der doppelten Frequenz des Eingangsstroms pulsiert.

Eigenschaften der Einphasen-Diodenbrücken QL30A 400V: geringe Durchlassverluste; hohe Sperrspannung und hohe Stromtragfähigkeit; einfache Chassis-Montage; hoher Stoßstrom. Ihre Hauptanwendungen sind: Gleichrichter für Stromversorgungen; Eingangsgleichrichter für Frequenzumrichter; Gleichrichter für Erreger von Gleichstrommotoren; Gleichrichter für Batterieladegeräte.

Einphasen-Diodenbrücken AS ENERGI^TM weisen die folgenden Merkmale auf: Industrie-Standardgehäuse; geringe statische und dynamische Verluste, hohe Werte von V_RRM/V_RSM, umfangreiche Erfahrung bei der Anwendung der Bauteile in verschiedenen Industriezweigen.

Die technischen Spezifikationen und Parameter von QL3004, Datenblatt PDF, Umrisszeichnung und Abmessungen sind nachfolgend aufgeführt.

Unser Unternehmen gewährt eine Qualitätsgarantie für Diodenbrücken von 2 Jahren ab Kaufdatum. Beim Lieferumfang der Diodenbrücken stellen wir bei Bedarf technischen Pass und Konformitätszertifikat zur Verfügung.

Der endgültige Preis für Einphasen-Diodenbrücken hängt von der Spannungsordnung, der Menge, den Lieferbedingungen, dem Hersteller, dem Herkunftsland und der Zahlungsart ab.

Allgemeine Spezifikationen des Einphasen-Diodenbrücken-Gleichrichters QL30A 400V:

Spezifikationen der Diodenbrücke		QL3004
Gleichstrom-Ausgangsstrom	I_D	30 A
Max. wiederholbare Spitzensperrspannung	V_RRM	400 V
Maximal zulässiger mittlerer Vorwärtsstrom	I_FAV	15 A
Stoß-Spitzen-Durchlassstrom	I_FSM	175 A
Maximaler wiederholter Spitzen-Rückwärtsstrom	I_RRM	5 mA
RMS-Isolationsspannung	V_ISOL	2500 V
Wärmewiderstand, Sperrschicht zu Gehäuse	R_th(j-c)	5.0 C/W
Temperatur der p-n Übergangszone	T_{vj max}	125 ºC
Gewicht	W	47 g
Abmessungen	L×B×H	60x32x25 mm
Datenblatt	PDF

Anleitung zur Teilenummernvergabe für Einphasen-Diodenbrücken-Gleichrichter:

QL	–	Produktgruppe: Einphasen-Diodenbrücken-Gleichrichter AS ENERGI^TM.
30	–	Gleichstrom-Ausgangsstrom.
04	–	Spannungsklasse V_RRM x 100.

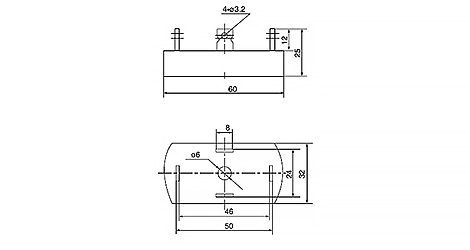

Abmessungen der Diodenbrücke QL3004:

Abmessungen 60x32x25
