QL25002 Einphasen Dioden brücke 250A 200V

Gleichstrom-Ausgangsstrom, I_D	250 A
Mittlerer Vorwärtsstrom, I_FAV	125 A
Spannung, V_RRM	200 V
QL25002	on request + –
Abmessungen L×B×H	145x132x75 mm
Gewicht	1200 g
Datenblatt

Einphasen-Diodenbrücken-Gleichrichter QL25002AS ENERGI^TM ist ein Brückengleichrichterschaltkreis aus vier Dioden, der beim Umwandeln von Wechselstrom verwendet wird.

Gleichstrom-Ausgangsstrom I_D – 250 Ampere, wiederholbare Spitzensperrspannung V_RRM – 200V.

Ein Wechselstrom wird an den Eingang "~" des Stromkreises angelegt. In jeder der Halb - Perioden fließt der Eingangsstrom nur durch zwei Dioden. Als Ergebnis erhalten wir am Ausgang "+" und "-" einen Strom, der mit der doppelten Frequenz des Eingangsstroms pulsiert.

Eigenschaften der Einphasen-Diodenbrücken QL250A 200V: geringe Durchlassverluste; hohe Sperrspannung und hohe Stromtragfähigkeit; einfache Chassis-Montage; hoher Stoßstrom. Ihre Hauptanwendungen sind: Gleichrichter für Stromversorgungen; Eingangsgleichrichter für Frequenzumrichter; Gleichrichter für Erreger von Gleichstrommotoren; Gleichrichter für Batterieladegeräte.

Einphasen-Diodenbrücken AS ENERGI^TM weisen die folgenden Merkmale auf: Industrie-Standardgehäuse; geringe statische und dynamische Verluste, hohe Werte von V_RRM/V_RSM, umfangreiche Erfahrung bei der Anwendung der Bauteile in verschiedenen Industriezweigen.

Die technischen Spezifikationen und Parameter von QL25002, Datenblatt PDF, Umrisszeichnung und Abmessungen sind nachfolgend aufgeführt.

Unser Unternehmen gewährt eine Qualitätsgarantie für Diodenbrücken von 2 Jahren ab Kaufdatum. Beim Lieferumfang der Diodenbrücken stellen wir bei Bedarf technischen Pass und Konformitätszertifikat zur Verfügung.

Der endgültige Preis für Einphasen-Diodenbrücken hängt von der Spannungsordnung, der Menge, den Lieferbedingungen, dem Hersteller, dem Herkunftsland und der Zahlungsart ab.

Allgemeine Spezifikationen des Einphasen-Diodenbrücken-Gleichrichters QL250A 200V:

Spezifikationen der Diodenbrücke		QL25002
Gleichstrom-Ausgangsstrom	I_D	250 A
Max. wiederholbare Spitzensperrspannung	V_RRM	200 V
Maximal zulässiger mittlerer Vorwärtsstrom	I_FAV	125 A
Stoß-Spitzen-Durchlassstrom	I_FSM	400 A
Maximaler wiederholter Spitzen-Rückwärtsstrom	I_RRM	10 mA
RMS-Isolationsspannung	V_ISOL	2500 V
Wärmewiderstand, Sperrschicht zu Gehäuse	R_th(j-c)	5.0 C/W
Temperatur der p-n Übergangszone	T_{vj max}	125 ºC
Gewicht	W	1200 g
Abmessungen	L×B×H	145x132x75 mm
Datenblatt	PDF

Anleitung zur Teilenummernvergabe für Einphasen-Diodenbrücken-Gleichrichter:

250

QL	–	Produktgruppe: Einphasen-Diodenbrücken-Gleichrichter AS ENERGI^TM.
250	–	Gleichstrom-Ausgangsstrom.
02	–	Spannungsklasse V_RRM x 100.

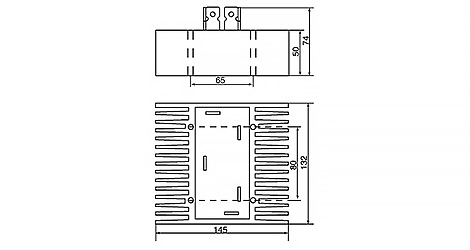

Abmessungen der Diodenbrücke QL25002:

Abmessungen 145x132x75
