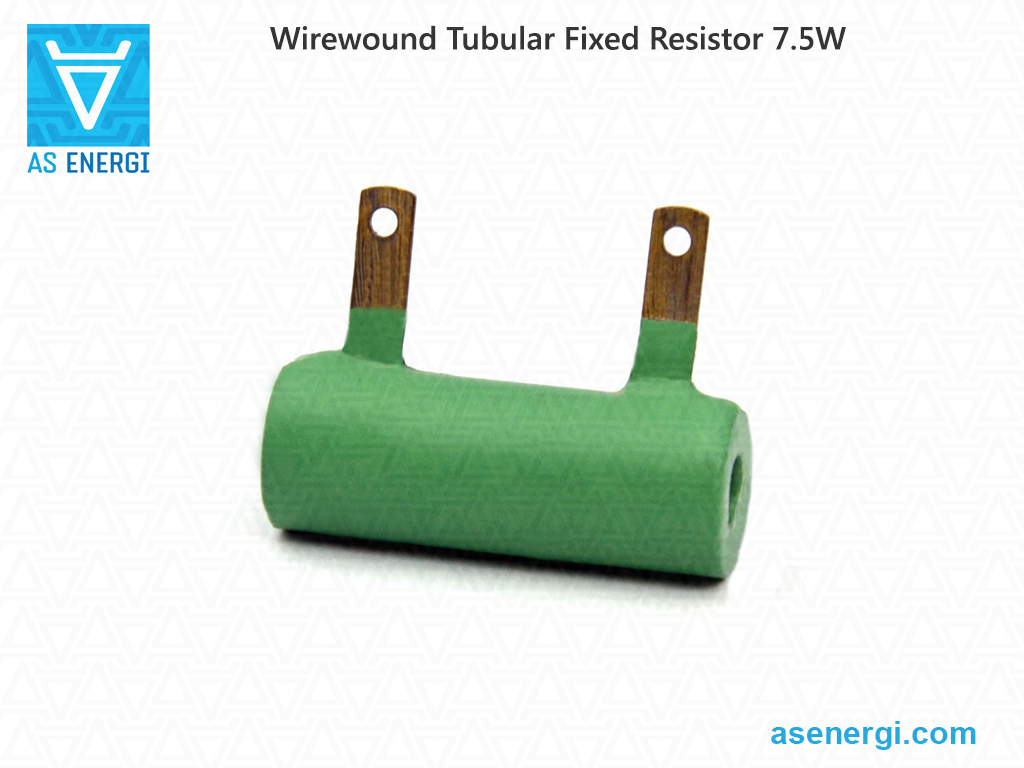

Widerstände 7.5W Drahtgewickelte Rohrfixierung und Montagematerial

Nennleistung		7.5W
Widerstandsbereich		1 Ohm – 10 kOhm
Widerstandstoleranz		±5%, ±10%
Preis	Widerstand FPT 7.5W 1R - 100R	$2.00
	Widerstand FPT 7.5W 110R - 910R	$2.00
	Widerstand FPT 7.5W 1K - 10K	$1.79
Abmessungen D×L×H×d		14×35×28×6 mm
Gewicht		13 g

Drahtgewickelte ungeregelte Widerstände des Typs FPT (Feststehende lackierte Rohrwiderstände) Serie, Verlustleistung 7.5W, Nennwiderstand von 1 Ohm bis 10 kOhm. Ähnliche Serien von Widerständen sind RX20, RXG, RXHG. Die Widerstände sind für den Einsatz in Wechsel- und Gleichstromkreisen zur Strombegrenzung und Spannungsverteilung vorgesehen. Widerstände mit einer bestimmten Nennleistung können auch auf individuelle Bestellung gefertigt werden.

Datenblatt (PDF) für Drahtgewickelte Röhrenfestwiderstände.

Die Widerstandswerte der Widerstände entsprechen der Serie E24.

Der Widerstand besteht aus einem röhrenförmigen Keramikkern, auf den ein Konstantan- (niederohmiger Widerstand) oder Nichrom-Draht (hochohmiger Widerstand) gewickelt ist. Die Widerstände sind mit hitze- und feuchtigkeitsbeständiger Isolierfarbe beschichtet.

Kontakte, Widerstandsleitungen sind starr, bandförmig mit Schraublöchern oder zum Löten von Leitern. Die Art der Befestigung ist klappbar. Die Montage der Widerstände auf der Platte wird durch einen Satz von Befestigungselementen gewährleistet. Die Widerstandstoleranz beträgt ±5%, ±10%.

Die maximale Betriebsspannung bei AC beträgt 1000V, bei DC - 1400V. Die erhöhte Umgebungstemperatur darf +155°C nicht überschreiten (gleichzeitig wird die Leistung auf 60% der Nennleistung reduziert), die Grenztemperatur beträgt bis zu +250°C. Der Isolationswiderstand der Drahtwiderstände beträgt mindestens 1000 MOhm. Betriebsdauer - mindestens 15000 Stunden.

Verwendung des Rechners, Es ist praktisch, den Gesamtwiderstand zu berechnen, wenn die Widerstände parallel oder in Reihe geschaltet sind, und den Widerstandswiderstand in der Schaltung.

Vergleichende Eigenschaften von Drahtrohrwiderständen, Zementwiderständen und Widerständen im Aluminiumgehäuse werden in der vergleichende Tabelle.

Detaillierte Widerstandsspezifikationen, Gesamt- und Montagemaße, Montagesatz, Installations- und Betriebsempfehlungen finden Sie auf der folgenden Seite.

Unser Unternehmen beschäftigt sich mit der Herstellung und dem Verkauf von drahtgewickelten Rohrwiderständen. Alle unsere Produkte durchlaufen eine strenge Qualitätskontrolle und erfüllen die erforderlichen Normen. Da wir der Hersteller sind, und in den Preis des Endprodukts nicht enthalten Händler Markups, haben wir niedrigen Preis Sattel Verpackung.

Die Garantiezeit für die von unserem Unternehmen gelieferten Widerstände 7.5W beträgt 2 Jahre. Dokumente, die die Qualität der Produkte bestätigen, werden zur Verfügung gestellt.

Der Endpreis für 7.5W drahtgewickelte Rohrfestwiderstände hängt von der Menge, den Lieferbedingungen und der Zahlungsart ab.

Wenn Sie Fragen zum Erwerb von Drahtgewickelte Röhrenwiderstände 7.5W haben, senden Sie eine E-Mail-Anfrage an:

[email protected]

Und wir werden Ihnen ein kommerzielles Angebot für die Lieferung unterbreiten.
Bei einer großen Anzahl von Personen bieten wir einen individuellen Preis an!!!

Wir sind offen für die Herstellung von Produkten in unseren Produktionsstätten nach Ihren Wünschen und technischen Aufgabenstellungen.

Bereich der Nennwerte von keramischen drahtgewickelten Röhrenfestwiderständen 7.5 Watt:

1 – 22 Ohm		24 – 470 Ohm		510 Ohm – 10 kOhm
Nominell	Preis	Nominell	Preis	Nominell	Preis
FPT 7.5W 1 Ohm	$2.00 + –	FPT 7.5W 24 Ohm	$2.00 + –	FPT 7.5W 510 Ohm	$2.00 + –
FPT 7.5W 1.1 Ohm	$2.00 + –	FPT 7.5W 27 Ohm	$2.00 + –	FPT 7.5W 560 Ohm	$2.00 + –
FPT 7.5W 1.2 Ohm	$2.00 + –	FPT 7.5W 30 Ohm	$2.00 + –	FPT 7.5W 620 Ohm	$2.00 + –
FPT 7.5W 1.3 Ohm	$2.00 + –	FPT 7.5W 33 Ohm	$2.00 + –	FPT 7.5W 680 Ohm	$2.00 + –
FPT 7.5W 1.5 Ohm	$2.00 + –	FPT 7.5W 36 Ohm	$2.00 + –	FPT 7.5W 750 Ohm	$2.00 + –
FPT 7.5W 1.6 Ohm	$2.00 + –	FPT 7.5W 39 Ohm	$2.00 + –	FPT 7.5W 820 Ohm	$2.00 + –
FPT 7.5W 1.8 Ohm	$2.00 + –	FPT 7.5W 43 Ohm	$2.00 + –	FPT 7.5W 910 Ohm	$2.00 + –
FPT 7.5W 2 Ohm	$2.00 + –	FPT 7.5W 47 Ohm	$2.00 + –	FPT 7.5W 1 kOhm	$1.79 + –
FPT 7.5W 2.2 Ohm	$2.00 + –	FPT 7.5W 51 Ohm	$2.00 + –	FPT 7.5W 1.1 kOhm	$1.79 + –
FPT 7.5W 2.4 Ohm	$2.00 + –	FPT 7.5W 56 Ohm	$2.00 + –	FPT 7.5W 1.2 kOhm	$1.79 + –
FPT 7.5W 2.7 Ohm	$2.00 + –	FPT 7.5W 62 Ohm	$2.00 + –	FPT 7.5W 1.3 kOhm	$1.79 + –
FPT 7.5W 3 Ohm	$2.00 + –	FPT 7.5W 68 Ohm	$2.00 + –	FPT 7.5W 1.5 kOhm	$1.79 + –
FPT 7.5W 3.3 Ohm	$2.00 + –	FPT 7.5W 75 Ohm	$2.00 + –	FPT 7.5W 1.6 kOhm	$1.79 + –
FPT 7.5W 3.6 Ohm	$2.00 + –	FPT 7.5W 82 Ohm	$2.00 + –	FPT 7.5W 1.8 kOhm	$1.79 + –
FPT 7.5W 3.9 Ohm	$2.00 + –	FPT 7.5W 91 Ohm	$2.00 + –	FPT 7.5W 2 kOhm	$1.79 + –
FPT 7.5W 4.3 Ohm	$2.00 + –	FPT 7.5W 100 Ohm	$2.00 + –	FPT 7.5W 2.2 kOhm	$1.79 + –
FPT 7.5W 4.7 Ohm	$2.00 + –	FPT 7.5W 110 Ohm	$2.00 + –	FPT 7.5W 2.4 kOhm	$1.79 + –
FPT 7.5W 5.1 Ohm	$2.00 + –	FPT 7.5W 120 Ohm	$2.00 + –	FPT 7.5W 2.7 kOhm	$1.79 + –
FPT 7.5W 5.6 Ohm	$2.00 + –	FPT 7.5W 130 Ohm	$2.00 + –	FPT 7.5W 3 kOhm	$1.79 + –
FPT 7.5W 6.2 Ohm	$2.00 + –	FPT 7.5W 150 Ohm	$2.00 + –	FPT 7.5W 3.3 kOhm	$1.79 + –
FPT 7.5W 6.8 Ohm	$2.00 + –	FPT 7.5W 160 Ohm	$2.00 + –	FPT 7.5W 3.6 kOhm	$1.79 + –
FPT 7.5W 7.5 Ohm	$2.00 + –	FPT 7.5W 180 Ohm	$2.00 + –	FPT 7.5W 3.9 kOhm	$1.79 + –
FPT 7.5W 8.2 Ohm	$2.00 + –	FPT 7.5W 200 Ohm	$2.00 + –	FPT 7.5W 4.3 kOhm	$1.79 + –
FPT 7.5W 9.1 Ohm	$2.00 + –	FPT 7.5W 220 Ohm	$2.00 + –	FPT 7.5W 4.7 kOhm	$1.79 + –
FPT 7.5W 10 Ohm	$2.00 + –	FPT 7.5W 240 Ohm	$2.00 + –	FPT 7.5W 5.1 kOhm	$1.79 + –
FPT 7.5W 11 Ohm	$2.00 + –	FPT 7.5W 270 Ohm	$2.00 + –	FPT 7.5W 5.6 kOhm	$1.79 + –
FPT 7.5W 12 Ohm	$2.00 + –	FPT 7.5W 300 Ohm	$2.00 + –	FPT 7.5W 6.2 kOhm	$1.79 + –
FPT 7.5W 13 Ohm	$2.00 + –	FPT 7.5W 330 Ohm	$2.00 + –	FPT 7.5W 6.8 kOhm	$1.79 + –
FPT 7.5W 15 Ohm	$2.00 + –	FPT 7.5W 360 Ohm	$2.00 + –	FPT 7.5W 7.5 kOhm	$1.79 + –
FPT 7.5W 16 Ohm	$2.00 + –	FPT 7.5W 390 Ohm	$2.00 + –	FPT 7.5W 8.2 kOhm	$1.79 + –
FPT 7.5W 18 Ohm	$2.00 + –	FPT 7.5W 430 Ohm	$2.00 + –	FPT 7.5W 9.1 kOhm	$1.79 + –
FPT 7.5W 20 Ohm	$2.00 + –	FPT 7.5W 470 Ohm	$2.00 + –	FPT 7.5W 10 kOhm	$1.79 + –
FPT 7.5W 22 Ohm	$2.00 + –

Leitfaden zur Teilenummerierung für Widerstände 7.5W:

Widerstand

FPT

7.5W

100 Ohm

±10%

Widerstand	–	Produktname.
FPT	–	Feststehende lackierte Rohrwiderstände der Serie.
7.5W	–	Nennleistung, Watt.
100 Ohm	–	Nennwiderstand.
±10%	–	Toleranz.

Electrical and technical specifications of Wirewound Tubular Resistors 7.5W:

Nennleistung	7.5W
Widerstandsbereich	1 Ohm – 10 kOhm
Reihe von Nennwiderstandswerten	E24, Datenblatt der Widerstandswerte
Widerstandstoleranz	± 5%, ± 10%
Nennspannung	V_max = (P_nom × R_nom)^0.5
Maximale Betriebsspannung	1400V
Betriebstemperatur	-60°C ... +155°C
Erhöhte Betriebsumgebungstemperatur	70ºC
Relative Luftfeuchtigkeit bei 35°C ohne Kondensation	<98%
Temperaturkoeffizient des Widerstands	±500 ppm/°C
Widerstand gegen Beleidigung	1000 MOhm
Lebenszeit	15000 Stunden

Befestigungselemente für drahtgewickelte Rohrwiderstände

Für die Montage der Widerstände werden Befestigungselemente verwendet. Die Widerstände können mit einem Satz von Befestigungselementen geliefert werden, einschließlich Befestigungswinkeln (Ecken), die einzeln bestellt werden müssen.


Foto	Serie von Befestigungselementen und Halterungen	Preis	Abmessungen, mm							Gewicht
			Gewindestange		Keramische Buchse		Halterungen	Größe zwischen Widerstandsachse und Platte	Größe zwischen Widerstand und Platte
			L	Ød₁	ØD	Ød	AxAxB	k	h
	HDW 7.5W	$0.57 + –	55	М5	-	-	-	-	-	8 g

Vollständigkeit des Montagematerials für drahtgewickelte Röhrenwiderstände


Artikel	7.5, 10, 15 Watt	25, 50, 75, 100, 160 Watt
Gewindestange M5	1 Stk.	1 Stk.
Keramische Buchse	-	2 Stk.
Schrauben-Mutter M5	2 Stk.	2 Stk.
Unterlegscheibe	2 Stk.	2 Stk.
Federscheibe	2 Stk.	2 Stk.
Asbest-Waschanlage	2 Stk.	2 Stk.
Textolite-Scheibe	2 Stk.	-
Klammern (Ecken)	-	2 Stk.

Installationsmethoden für Rohrwiderstände

Bei der Beeinflussung der mechanischen Faktoren für die Widerstände wird die klappbare Montageart angewendet. Die Widerstände werden mit Montagematerial an den Montageplatten befestigt:

Widerstand Leistung von 3 bis 25 Watt - freitragend oder auf zwei Halterungen an den Enden der Montagebolzen
Widerstand Leistung von 50 bis 160 Watt - nur auf zwei Halterungen an den Enden der Montagebolzen

Gesamt- und Einbaumaße von drahtgewickelten Rohrfestwiderständen 7.5 W:


L, mm	ØD, mm	H, mm	Ød, mm	Ød₁, mm	B, mm	A, mm
35	14	28	6	2	4.5	3.5

Drahtgewickelte, rohrförmige Keramik-Leistungswiderstände von AS ENERGI

Unser Unternehmen befasst sich mit der Herstellung und dem Verkauf von drahtgewickelten Rohrwiderständen fester und einstellbarer Bauart.
Sie können bei uns Widerstände in beliebigen Mengen kaufen, und wenn Sie große Mengen bestellen, wird der Preis niedriger sein.
Wir haben das Vertrauen unserer Kunden gewonnen und liefern unsere Produkte in die ganze Welt.

Um Drahtgewickelte Röhrenwiderstände zu kaufen, senden Sie eine E-Mail-Anfrage an:

[email protected]

Und wir werden Ihnen ein kommerzielles Angebot für die Lieferung unterbreiten.

Datenblatt (pdf-Spezifikation) für Drahtgewickelte Röhrenfestwiderstände:

Datenblatt (PDF) für Drahtgewickelte Röhrenfestwiderstände

Leitfaden für die Verwendung und den Betrieb von Widerständen:

Löten Sie die Drähte an die Widerstandsleitungen in den dafür vorgesehenen Löchern.
Bei der Installation von Widerständen in Geräten wird empfohlen, Sn40Pb60-Lot zu verwenden. Die Kerntemperatur des Lötkolbens beträgt 300°C. Die Leistung des Lötkolbens beträgt 65 W. Das Flussmittel sollte zu 25 Gew.-% aus Kolophonium und zu 75 Gew.-% aus Isopropyl- oder Ethylalkohol bestehen. Lötdauer 5 s.
Die Spannung, die an den Widerstand angelegt werden kann, darf den Wert nicht überschreiten, der sich aus der Nennleistung (oder zulässigen Leistung) P_nom und dem Nennwiderstand R_nom nach der Formel ergibt:
V_max = (P_nom × R_nom)^0.5
Wert der Resonanzfrequenz - 1500 Hz.
95-prozentige Arbeitsressourcen - 30 000 Stunden.
Der Betrieb von Widerständen unter dem Einfluss von Gasmedien dieser Zusammensetzung ist zulässig (ohne Bildung eines explosiven Gemisches):
- Stickstoff – bis zu 96%;
- Sauerstoff – bis zu 50%;
- Kohlendioxid – bis zu 3%;
- Wasserstoff – bis zu 20%;
- Helium – bis zu 1%;
- Argon – bis zu 1,5%.
Der Betrieb von Widerständen während und nach der Einwirkung von atmosphärischem Druck, der auf 10~5 mm Hg reduziert ist, ist zulässig.
In Stromkreisen mit Spannungen über 500V müssen Widerstände mit zusätzlicher Isolierung an den Befestigungspunkten verwendet werden.
Bei der Verwendung von Widerständen in Geräten mit Schwingungsbelastungen von 1 bis 2500 Hz mit einer Beschleunigung von 176,6 m/s² (18g) müssen die Widerstandsleitungen mit einem Drahtquerschnitt von 0,5 mm² mit Isolierung durch einen Polychlorvinylschlauch Ø4 mm und einer Länge von 15-20 mm - für Widerstände 5-25 W, und Ø5 mm und einer Länge von 15-20 mm - für Widerstände 50-100 W - verlötet werden.
Die Zugkraft sollte 20N (2 kgf) betragen.
Die obere Frequenz des Bereichs, in dem es keine Resonanzfrequenzen geben sollte – 1000 Hz.
Die maximale Oberflächentemperatur des Widerstands beträgt nicht mehr als 250°C.

Diagramm der Leistungsreduzierung des Widerstands:

Die Lastleistung sollte entsprechend der Derating-Kurve reduziert werden, sobald die Umgebungstemperatur die Nennwerte überschreitet.

Vergleich der Leistung von Hochleistungswiderständen:

Widerstands-Serie		Typ	Struktur	Macht, W	Widerstandsbereich, Ohm	Maximale Spannung, V	Widerstandstoleranz
	FPT, RX20	Festgelegt	Draht Röhrenförmig Keramisch	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	APT, RX20	Einstellbar, reguliert	Draht Röhrenförmig Keramisch	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	SQP, RX27, CR-L	Festgelegt	Draht Keramik Zement	5 - 25W	0,01 R - 100 K	~1500V =1000V	± 5%
	AH, HS, RX24	Festgelegt	Drahtkeramik, Aluminiumgehäuse mit Kühler	5 - 1000W	0,01 R - 100 K	~2500V =2500V	± 5%
