AS ENERGIPhasensteuerungs thyristor Y89KPM 2000А (4300V - 5200V) Techsem Ersatz
| Techsem Teilenummer | Y89KPM |
| Durchschnittlicher Durchlassstrom, IT(AV) (TC, ºC) | 2840А (70ºC) |
| Spannung, VDRM/VRRM | 4300-5200 V |
| Abmessungen ØDxØdxH | 118x84x27 mm |
| Datenblatt |  |
| Ersatz AS ENERGITM | ATY89M-2000-52 |
| In den Warenkorb | on request
+
–
|
Phasenanschnittthyristor ATY89M-2000-52 AS ENERGITM ist ein Ersatz, Analogon, eine Alternative und ein äquivalentes Halbleiterbauelement für den SCR-Thyristor Y89KPM, Y89KPM Techsem.
Durchschnittlicher Durchlassstrom ITAV – 2000 Ampere, repetitive Spitzen-Durchlass- und -Sperrspannung VDRM/VRRM – 4300-5200V. Phasenanschnittthyristoren sind für die Umwandlung und Regelung von Gleich- und Wechselströmen ausgelegt.
"Luftgekühlte Kühlkörper O-Serie für Scheibengehäuse", "Luftkühlkörper SF-Serie", "Wasserkühlkörper SS-Serie" zur Thyristorkühlung sind ebenfalls bestellbar.
Merkmale: Presspack-branchenübliches Keramikgehäuse; entwickelt für Hochleistungsanwendungen in Industrie und Energietechnik; optimiert für niedrigen Durchlassspannungsabfall; abgestimmte Qrr- und VT-Werte verfügbar für Reihen- und/oder Parallelschaltungen. Die Anode und Kathode des Thyristors (Polarität) werden durch das Symbol auf dem Gehäuse bestimmt.
Leistungs-Phasenanschnittthyristoren (PCT) werden auch Silicon Controlled Rectifier (SCR-Thyristoren), Kapseltyp-Thyristoren genannt und sind optimiert für geringe Leitungsverluste und hauptsächlich für Anwendungen mit Netzfrequenzen bis zu 500Hz vorgesehen.
Thyristoren AS ENERGITM haben folgende Eigenschaften: niedrige statische und dynamische Verluste, hohe Werte von VDRM/VRRM, umfangreiche Praxiserfahrung in verschiedenen Industrien, Spannungsbereiche von 100 bis 9000 V und Ströme von 10 bis 15000 A, hohe Beständigkeit gegen thermische und elektrische Zyklung, natürliche oder erzwungene Luftkühlung.
Spezifikationen und Parameter, PDF-Datenblätter, Abmessungen, Zeichnungen, Gehäuseschemata der Thyristoren sowie empfohlene Kühlkörper sind weiter unten aufgeführt.
Unser Unternehmen gewährt eine Qualitätsgarantie für Thyristoren von 2 Jahren ab Kaufdatum. Bei Lieferung der Thyristoren stellen wir bei Bedarf Qualitätsdeklaration und Konformitätszertifikat zur Verfügung.
Der Endpreis für Phasenanschnitt-Scheibenthryristoren hängt von der Klasse, Menge, Lieferbedingungen, Hersteller, Herkunftsland und Zahlungsweise ab.
Bei Fragen zum Erwerb von Hochleistungsthyristoren senden Sie eine E-Mail-Anfrage an:
Und wir erstellen Ihnen ein kommerzielles Angebot für die Lieferung.
Bei größeren Stückzahlen erstellen wir einen individuellen Preis!!!
Wir sind offen für die Herstellung von Produkten in unseren Produktionsstätten nach Ihren Wünschen und technischen Aufgabenstellungen.
Allgemeine Spezifikationen der Phasenanschnittthyristoren Y89KPM und Ersatz:
| Thyristor-Spezifikationen | Y89KPM | |
| Maximal zulässiger durchschnittlicher Durchlassstrom (Gehäusetemperatur) | IT(AV)M (TC) | 2840 A (70ºC) 3290 A (55ºC) |
| Repetitive gepulste Sperrspannung; repetitive gepulste Umkehrspannung | VDRM/VRRM | 4300-5200 V |
| Stoß-Durchlassstrom | ITSM | 34 kA |
| Sicherheitsfaktor | I2t | 5780 kA2·s |
| Schwellenspannung | VT0 | 1.09 V |
| Durchlass-Steilwiderstand | rT | 0.24 mΩ |
| Temperatur der p-n-Sperrschicht | Tvj max | 125 ºC |
| Thermischer Widerstand, Verbindung zum Gehäuse | Rth(j-c) | 0.007 K/W |
| Montagekraft | Fm | 63-84 kN |
| Gewicht | W | 1390 g |
| Abmessungen | ØDxØdxH | 118x84x27 mm |
| Ersatz AS ENERGITM | typ | ATY89M-2000-52 |
| Alternative Serie | typ | Thyristoren KP |
| Datenblatt | |
|
Teilenummernhinweis für Phasenanschnittthyristoren:
| A | TY | 89 | M | - | 2000 | - | 52 |
| A | – |  AS ENERGITM |
| TY | – | Produktgruppe: Phasenanschnittthyristor. |
| 89 | – | Serie der Thyristoren. |
| M | – | Spannungsklassenbereich: A: 200-600V C: 400-1000V E: 1100-1800V H: 1900-3000V J: 3100-4200V M: 4300-5200V N: 4500-5500V R: 5600-6500V S: 6600-7200V |
| 2000 | – | Durchschnittlicher Durchlassstrom IT(AV), Amp. |
| 52 | – | Spannungscode VRRM / 100. |
Abmessungen des Phasenanschnittthyristors Y89KPM und Ersatz ATY89M-2000-52:
Abmessungen
Polarität (Anode, Kathode, Gate) von Leistungs-Scheibenthryristoren:
|
|
Leistungs-Halbleiter von AS ENERGI
Unser Unternehmen beschäftigt sich mit der Herstellung und dem Verkauf von Leistungshalbleitern (Leistungsthyristoren, Dioden, Module).
Sie können Thyristoren bei uns in beliebigen Mengen erwerben, und bei Bestellung großer Lose ist der Preis niedriger.
Wir haben das Vertrauen der Kunden gewonnen und liefern Produkte weltweit.
Bei Fragen zum Erwerb von Hochleistungsthyristoren, Dioden senden Sie eine E-Mail-Anfrage an:
Und wir erstellen Ihnen ein kommerzielles Angebot für die Lieferung.
Bei größeren Stückzahlen erstellen wir einen individuellen Preis!!!
Wir sind offen für die Herstellung von Produkten in unseren Produktionsstätten nach Ihren Wünschen und technischen Aufgabenstellungen.
Kühlkörper für Leistungs-Scheibenthryristoren:
Kühlkörper (Radiatoren) werden für einseitige und beidseitige Kühlung von Leistungshalbleiterbauelementen im Scheibengehäuse verwendet.
Kühlkörper der Kühler bestehen aus Aluminium-Radiatorprofilen und benötigen bei Verwendung in verschiedenen Klimabedingungen keine zusätzliche Schutzbeschichtung.
Weitere Informationen zu Kühlkörpern: "Luftgekühlte Kühlkörper O-Serie für Scheibengehäuse", "Luftkühlkörper SF-Serie", "Wasserkühlkörper SS-Serie".

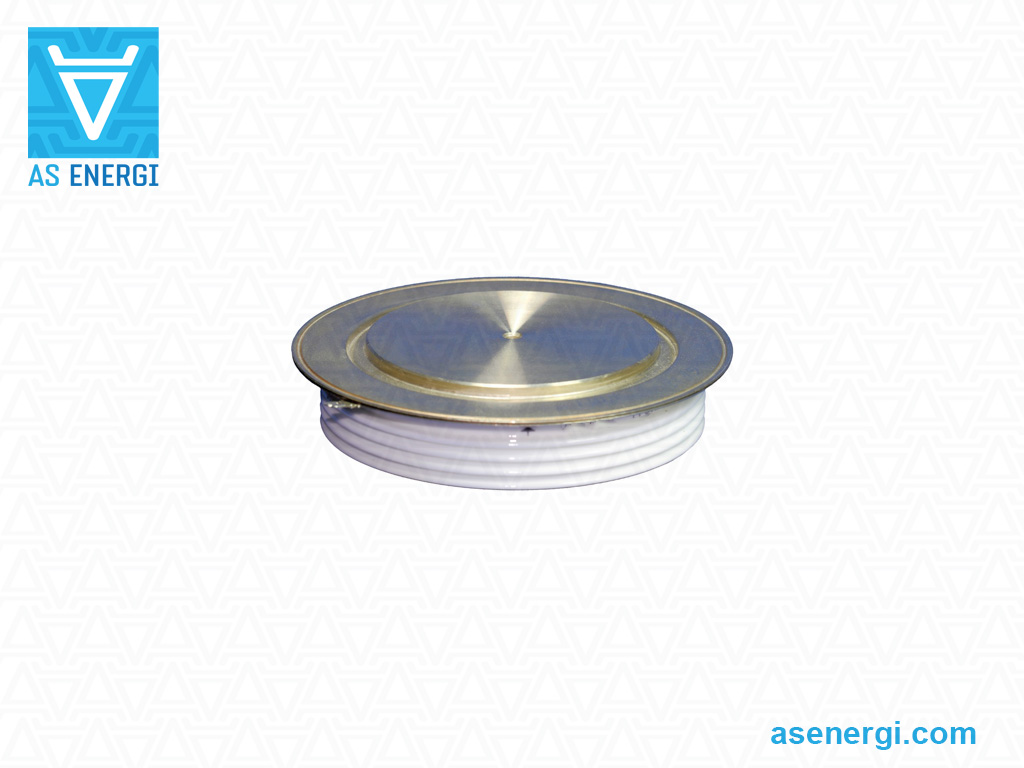

Foto des Phasenanschnittthyristors SCR:
