AS ENERGIMittelspannungs-Thyristor K1670HA650 IXYS Westcode Ersatz
| IXYS Westcode Teilenummer | K1670HA650 |
| Durchschnittlicher Strom im Ein-Zustand, IT(AV)M (TC) | 1670A (55ºC) |
| Spannung, VDRM/VRRM | 6500 V |
| Paket, Abmessungen ØDxØdxH | Paket W79 100x66x26 mm |
| Datenblatt | - |
| Ersatz AS ENERGITM | ATDK1670HA650 |
| Zum Warenkorb hinzufügen | on request
+
–
|
Mittelspannungs-Thyristor ATDK1670HA650 AS ENERGITM ist ein analoges, alternatives und gleichwertiges Ersatz-Halbleiterbauelement für Mittelspannungs-SCR-Thyristoren K1670HA650 IXYS UK Westcode, Littelfuse.
Durchschnittlicher Durchlassstrom im Ein-Zustand ITAV – 1670 ampere, sich wiederholende Spitzenwerte der Vorwärts- und Rückwärtsspannung VDRM/VRRM – 6500V.
Eigenschaften: Mittelspannungs-Thyristoren sind für Mittelspannungsanwendungen und Serienbetrieb optimiert. Mit zunehmender Spannung steigen auch die Schaltverluste und die Abschaltzeit bis zu einem Punkt, an dem sie bei Netzfrequenzanwendungen signifikant werden. Die verteilte Gate-Architektur gewährleistet eine hervorragende Schaltleistung über einen weiten Bereich von Spannung, Strom und di/dt.
Die Lebensdauer der Thyristoren ist außerdem so ausgelegt, dass ein optimales Gleichgewicht zwischen Leitungsverlusten, Kommutierungsverlusten und Abschaltzeit erreicht wird, um eine maximale Belastbarkeit von der Netzfrequenz bis 400 Hz zu gewährleisten. Dies bringt auch erhebliche Vorteile mit sich, wenn eine Reihen- oder Parallelschaltung von Geräten erforderlich ist.
Mittelspannungs-Thyristoren sind für Spannungen von 2800V bis 6500V und Stromstärken von 450A bis 4215A erhältlich. Damit eignen sie sich besonders für Hochleistungsumrichter wie Mittelspannungs-Gleichstromantriebe, Mittelspannungs-Softstarts und Versorgungsanwendungen wie HVDC, statische VAR-Kompensatoren, Erregung und Transferschalter.
"Luftgekühlte Kühlkörper Serie O für Disc-Geräte", "Luftkühlkörper Serie SF", "Wasserkühlkörper Serie SS" für die Thyristorkühlung sind ebenfalls auf Bestellung erhältlich.
Thyristoren AS ENERGITM haben folgende Eigenschaften: geringe statische und dynamische Verluste, hohe Werte von VDRM/VRRM, umfangreiche Erfahrungen mit dem Einsatz der Geräte in verschiedenen Branchen, Spannungsbereich von 100 bis 9000 V und Stromstärken von 100 bis 15000 A, hohe Beständigkeit gegen thermische und elektrische Wechselbeanspruchung, natürliche oder forcierte Luftkühlung.
Die technischen Daten und Parameter von K1670HA650 und Ersatz ATDK1670HA650, das Datenblatt (PDF), die Umrisszeichnung und die Abmessungen sind unten aufgeführt.
Unser Unternehmen gewährt eine Qualitätsgarantie für Thyristoren von 2 Jahren ab Kaufdatum. Bei der Lieferung von Thyristoren stellen wir bei Bedarf einen technischen Pass und eine Konformitätsbescheinigung zur Verfügung.
Der Endpreis für Mittelspannungs-SCR-Thyristoren hängt von der Spannungsklasse, der Menge, den Lieferbedingungen, dem Hersteller, dem Herkunftsland und der Zahlungsart ab.
Allgemeine Spezifikationen von Mittelspannungs-Thyristoren IXYS WESTCODE und Ersätze:
| Spezifikationen von Thyristoren | K1670HA650 | |
| Durchschnittlicher Strom im eingeschalteten Zustand (Gehäusetemperatur) | IT(AV)M (TC) | 1670 A (55ºC) |
| Wiederholte Spitzenspannung im ausgeschalteten Zustand; wiederholte Spitzensperrspannung | VDRM/VRRM | 6500 V |
| Stromspitzen im eingeschalteten Zustand | ITSM | 21800 A |
| Sicherheitsfaktor | I2t | 2.38x106 A2·s |
| Abschaltzeit | tq | 1200-1500 µs |
| Zurückgewonnene Ladung | Qrr | 9000 µC |
| Spitzenstrom im Ein-Zustand | ITM | 1500 A |
| Kritische Anstiegsrate des Einschaltstroms | -di/dt | 10 A/µs |
| Schwellwertspannung | VT0 | 1.496 V |
| Steigungswiderstand im Zustand | rT | 0.606 mΩ |
| Temperatur des p-n-Übergangs | Tvj max | 125 ºC |
| Wärmewiderstand, Übergang zum Kühlkörper | RthJK | 0.0105 K/W |
| Einspannkraft | Fm | 32 - 40 kN |
| Gewicht | W | 0.9 kg |
| Paket (Gehäuse) | typ | W79 |
| Abmessungen | ØDxØdxH | 100x66x26 mm |
| Ersatz AS ENERGITM | typ | ATDK1670HA650 |
| Datenblatt | - | |
Leitfaden zur Nummerierung der Serien (Typen) für Mittelspannungs-Thyristoren:
| A | TDK | 1670 | HA | 65 | 0 |
| A | – |  AS ENERGITM |
| TDK | – | Produktgruppe: Mittelspannungs-Thyristor (Scheibentyp). |
| 1670 | – | Durchschnittlicher Strom im Ein-Zustand IT(AV), Amp. |
| HA | – | Gehäuse (Verpackung). |
| 65 | – | Spannungscode VRRM / 100. |
| 0 | – | Festgelegter Timecode für das Abschalten. |

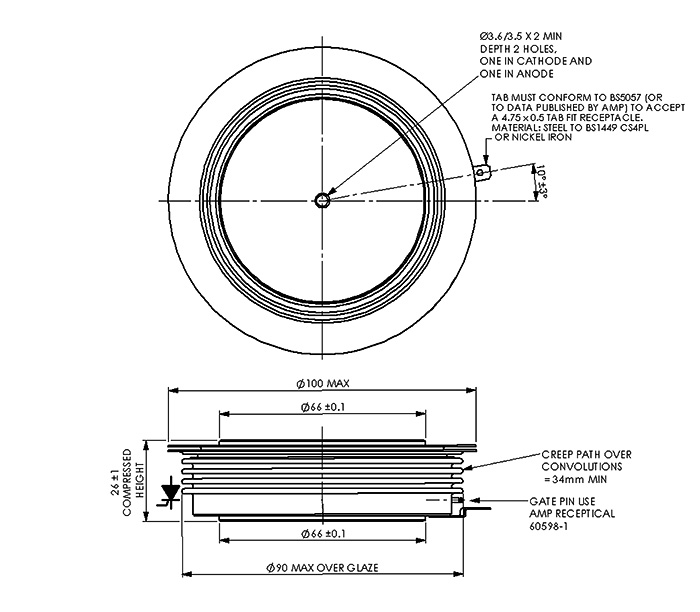

Abmessungen eines Mittelspannungs-Thyristors K1670HA650 und Ersatz ATDK1670HA650:
Paket W79
Polarität (Anode, Kathode, Gate) von Thyristoren für Leistungsscheiben:
|
|
Hochleistungs-Halbleiter AS ENERGITM
Unsere Firma beschäftigt sich mit der Herstellung und dem Verkauf einer breiten Palette von Leistungshalbleitern (Leistungsthyristoren, Module, Gleichrichterdioden, Avalanche-, Rotor- und Schweißdioden, Triacs usw.) mit Strömen bis zu 15000A und Spannungen bis zu 9000V, sowie Luft- und Wasserkühlkörpern dazu.
Sie können Halbleiterbauelemente in beliebigen Mengen kaufen, und wenn Sie große Mengen bestellen, wird der Preis niedriger sein. Wir haben das Vertrauen der Kunden gewonnen und liefern Produkte in die ganze Welt.
Bei Fragen zum Erwerb von SCR-Thyristoren, Dioden, Modulen senden Sie eine E-Mail-Anfrage an:
Und wir unterbreiten Ihnen ein kommerzielles Angebot für die Lieferung.
Bei großen Stückzahlen erstellen wir einen individuellen Preis!!!
Wir sind offen für die Herstellung von Produkten in unseren Produktionsstätten nach Ihren Wünschen und technischen Aufgabenstellungen.
Kühlkörper für Leistungsscheibenthyristoren:
Kühlkörper (Radiatoren) werden für die ein- und doppelseitige Kühlung von Leistungshalbleiterbauelementen in Scheibenbauweise verwendet.
Die Kühlkörper der Kühler werden aus Aluminium-Kühlerprofilen hergestellt und benötigen keine zusätzliche Schutzschicht, wenn sie unter verschiedenen klimatischen Bedingungen eingesetzt werden.
Luft- und Wasserkühlkörper für die Thyristorkühlung sind ebenfalls auf Bestellung erhältlich.
Siehe für weitere Informationen über Kühlkörper: "Luftgekühlte Kühlkörper Serie O für Disc-Geräte", "Luftkühlkörper Serie SF", "Wasserkühlkörper Serie SS".
Foto des Phasenanschnitt-Thyristors SCR:
