AS ENERGIPhasenanschnitt-Thyristor N0530YN220 IXYS Westcode Ersatz
| IXYS Westcode Teilenummer | N0530YN220 |
| Durchschnittlicher Strom im Ein-Zustand, IT(AV)M (TC) | 530A (55ºC) |
| Spannung, VDRM/VRRM | 2200 V |
| Paket, Abmessungen ØDxØdxH | Paket W91 42x25x14 mm |
| Datenblatt |  |
| Ersatz AS ENERGITM | ATDN0530YN220 |
| Zum Warenkorb hinzufügen | on request
+
–
|
Phasenanschnitt-Thyristor ATDN0530YN220 AS ENERGITM ist ein Ersatz, ein analoges, alternatives und gleichwertiges Halbleiterbauelement für SCR-Thyristor N0530YN220 IXYS UK Westcode, Littelfuse.
Durchschnittlicher Durchlassstrom im Ein-Zustand ITAV – 530 ampere, sich wiederholende Spitzenwerte der Vorwärts- und Rückwärtsspannung VDRM/VRRM – 2200V. Phasenanschnitt-Thyristoren sind für die Umwandlung und Steuerung von Gleich- und Wechselströmen ausgelegt. "Luftgekühlte Kühlkörper Serie O für Disc-Geräte", "Luftkühlkörper Serie SF", "Wasserkühlkörper Serie SS" für die Thyristorkühlung sind ebenfalls auf Bestellung erhältlich.
Eigenschaften: keramisches Gehäuse nach Industriestandard; entwickelt für industrielle Hochleistungsanwendungen und Energieübertragung; optimiert für niedrigen Spannungsabfall im eingeschalteten Zustand; angepasst Qrr und VT Werte für Reihen- und / oder Parallelschaltungen verfügbar. Die Anode und Kathode des Thyristors (Polarität) werden durch das Symbol auf dem Gehäuse bestimmt.
Leistungsphasensteuerungs-Thyristoren (PCT) werden auch als siliziumgesteuerte Gleichrichter (SCR-Thyristoren) oder Kapsel-Thyristoren bezeichnet. Sie sind für geringe Leitungsverluste optimiert und in erster Linie für Anwendungen mit Netzfrequenzen bis zu 500 Hz vorgesehen.
Thyristoren AS ENERGITM haben folgende Eigenschaften: geringe statische und dynamische Verluste, hohe Werte von VDRM/VRRM, umfangreiche Erfahrungen mit dem Einsatz der Geräte in verschiedenen Branchen, Spannungsbereich von 100 bis 9000 V und Stromstärken von 100 bis 15000 A, hohe Beständigkeit gegen thermische und elektrische Wechselbeanspruchung, natürliche oder forcierte Luftkühlung.
Die technischen Daten und Parameter von N0530YN220 und Ersatz ATDN0530YN220, das Datenblatt (PDF), die Umrisszeichnung und die Abmessungen sind unten aufgeführt.
Unser Unternehmen gewährt eine Qualitätsgarantie für Thyristoren von 2 Jahren ab Kaufdatum. Bei der Lieferung von Thyristoren stellen wir bei Bedarf einen technischen Pass und eine Konformitätsbescheinigung zur Verfügung.
Der Endpreis für Phasenanschnitt-Thyristoren hängt von der Spannungsklasse, der Menge, den Lieferbedingungen, dem Hersteller, dem Herkunftsland und der Zahlungsart ab.
Allgemeine Spezifikationen des Phasenanschnitt-Thyristor IXYS WESTCODE und Ersatz:
| Spezifikationen von Thyristoren | N0530YN220 | |
| Maximal zulässiger durchschnittlicher Durchlassstrom (Gehäusetemperatur) | IT(AV)M (TC) | 530 A (55ºC) |
| Wiederholte gepulste Spannung im geschlossenen Zustand; wiederholte gepulste Sperrspannung | VDRM/VRRM | 2200 V |
| Stromspitzen im eingeschalteten Zustand | ITSM | 6300 A |
| Sicherheitsfaktor | I2t | 198×103 A2·s |
| Schwellwertspannung | VT0 | 1.100 V |
| Steigungswiderstand im Zustand | rT | 1.250 mΩ |
| Temperatur des p-n-Übergangs | Tvj max | 125 ºC |
| Wärmewiderstand, Übergang zum Kühlkörper | RthJK | 0.0480 K/W |
| Einspannkraft | Fm | 9 - 11 kN |
| Gewicht | W | 0.11 kg |
| Paket (Gehäuse) | typ | W91 |
| Abmessungen | ØDxØdxH | 42x25x14 mm |
| Ersatz AS ENERGITM | typ | ATDN0530YN220 |
| Datenblatt | |
|
Leitfaden zur Nummerierung der Serien (Typen) für Phasenanschnitt-Thyristoren:
| A | TDN | 0530 | YN | 22 | 0 |
| A | – |  AS ENERGITM |
| TDN | – | Produktgruppe: Thyristorscheiben, Phasenanschnitt. |
| 0530 | – | Durchschnittlicher Strom im Ein-Zustand IT(AV), Amp. |
| YN | – | Gehäuse (Verpackung). |
| 22 | – | Spannungsklasse VRRM / 100. |
| 0 | – | Festgelegter Timecode für das Abschalten. |

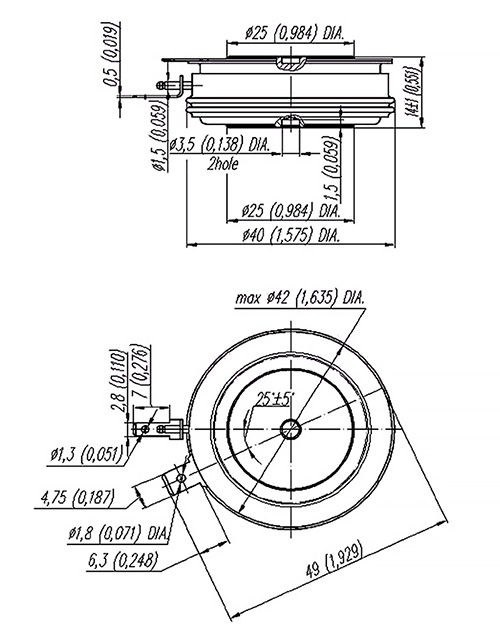

Abmessungen des Phasenanschnitt-Thyristors N0530YN220 und Ersatz ATDN0530YN220:
Paket W91
Polarität (Anode, Kathode, Gate) von Thyristoren für Leistungsscheiben:
|
|
Hochleistungs-Halbleiter AS ENERGITM
Unsere Firma beschäftigt sich mit der Herstellung und dem Verkauf einer breiten Palette von Leistungshalbleitern (Leistungsthyristoren, Module, Gleichrichterdioden, Avalanche-, Rotor- und Schweißdioden, Triacs usw.) mit Strömen bis zu 15000A und Spannungen bis zu 9000V, sowie Luft- und Wasserkühlkörpern dazu.
Sie können Halbleiterbauelemente in beliebigen Mengen kaufen, und wenn Sie große Mengen bestellen, wird der Preis niedriger sein. Wir haben das Vertrauen der Kunden gewonnen und liefern Produkte in die ganze Welt.
Bei Fragen zum Erwerb von SCR-Thyristoren, Dioden, Modulen senden Sie eine E-Mail-Anfrage an:
Und wir unterbreiten Ihnen ein kommerzielles Angebot für die Lieferung.
Bei großen Stückzahlen erstellen wir einen individuellen Preis!!!
Wir sind offen für die Herstellung von Produkten in unseren Produktionsstätten nach Ihren Wünschen und technischen Aufgabenstellungen.
Kühlkörper für Leistungsscheibenthyristoren:
Kühlkörper (Radiatoren) werden für die ein- und doppelseitige Kühlung von Leistungshalbleiterbauelementen in Scheibenbauweise verwendet.
Die Kühlkörper der Kühler werden aus Aluminium-Kühlerprofilen hergestellt und benötigen keine zusätzliche Schutzschicht, wenn sie unter verschiedenen klimatischen Bedingungen eingesetzt werden.
Luft- und Wasserkühlkörper für die Thyristorkühlung sind ebenfalls auf Bestellung erhältlich.
Siehe für weitere Informationen über Kühlkörper: "Luftgekühlte Kühlkörper Serie O für Disc-Geräte", "Luftkühlkörper Serie SF", "Wasserkühlkörper Serie SS".
Foto des Phasenanschnitt-Thyristors SCR:
