AS ENERGIPhasenanschnitt Thyristor DCR590E24 590A 2400V Dynex Ersatz
| Dynex Teilenummer | DCR590E24 |
| Durchschnittlicher Einschaltstrom, IT(AV)M (TC) | 590А (60ºC) |
| Spannung, VDRM/VRRM | 2400 V |
| Gehäuse, Abmessungen ØDxØdxH | Gehäuse E 42x25x14.5 mm |
| Datenblatt |  |
| Ersatz AS ENERGITM | ATCR590E24 |
| In den Warenkorb | on request
+
–
|
Phasengesteuerter Thyristor ATCR590E24 AS ENERGITM ist ein Ersatz-, Analog- und äquivalentes Halbleiterbauelement für den SCR-Thyristor DCR590E24 von Dynex Semiconductor.
Durchschnittlicher Dauer-Einschaltstrom ITAV – 590 Ampere, wiederholte Spitzendurchlass- und Rückwärtsspannung VDRM/VRRM – 2400V. Phasengesteuerte Thyristoren sind ausgelegt zur Umwandlung und Steuerung von Gleich- und Wechselströmen. "Luftgekühlte Kühlkörper O-Serie für Scheibengeräte", "Luftkühlkörper Serie SF", "Wasserkühlkörper Serie SS" zur Kühlung von Thyristoren sind ebenfalls auf Bestellung erhältlich.
Merkmale: Presspaket-Industriestandard mit keramischem Gehäuse; ausgelegt für Hochleistungs-Anwendungen in der Industrie und Energieübertragung; optimiert für niedrige Einschaltspannungsabfälle; abgestimmte Qrr- und VT-Werte für Serien- und/oder Parallelschaltungen verfügbar. Die Anode und Kathode des Thyristors (Polarität) werden durch das Symbol am Gehäuse bestimmt.
Die Thyristoren AS ENERGITM zeichnen sich durch folgende Eigenschaften aus: geringe statische und dynamische Verluste, hohe Werte von VDRM/VRRM, umfangreiche Erfahrung beim Einsatz der Bauteile in verschiedenen Industriezweigen, Spannungsbereich von 100 bis 9000 V und Stromstärken von 100 bis 15000 A, hohe Beständigkeit gegen thermische und elektrische Zyklen, natürliche oder erzwungene Luftkühlung.
Die technischen Spezifikationen und Parameter von DCR590E24 und Ersatz ATCR590E24, das Datenblatt-PDF, die Maßzeichnung und die Abmessungen sind weiter unten aufgeführt.
Unser Unternehmen gewährt eine Qualitätsgarantie für Thyristoren von 2 Jahren ab Kaufdatum. Beim Lieferumfang der Thyristoren stellen wir bei Bedarf technischen Pass und Konformitätszertifikat zur Verfügung.
Der Endpreis für phasengesteuerte Scheibenthyristoren hängt von der Spannungs-Klasse, Menge, Lieferbedingungen, Hersteller, Ursprungsland und Zahlungsart ab.
Allgemeine Spezifikationen der phasengesteuerten Thyristoren Dynex und Ersatztypen:
| Thyristor-Spezifikationen | DCR590E24 | |
| Maximal zulässiger durchschnittlicher Durchlassstrom (Gehäusetemperatur) | IT(AV)M (TC) | 590 A (60ºC) |
| Wiederholte Impuls-Sperrspannung; wiederholte Impuls-Rückwärts-Spannung | VDRM/VRRM | 2400 V |
| Spitzen-Einschaltstrom | ITSM | 7.8 kA |
| Kritische Anstiegsrate der Sperrspannung | dv/dt | 1000 V/µs |
| Kritische Anstiegsrate des Einschaltstroms | di/dt | 1000 A/µs |
| Temperatur des p-n-Übergangs | Tvj max | 125 ºC |
| Wärmewiderstand, Übergang zu Gehäuse | Rth(j-c) | 41 ºC/kW |
| Klemmkraft | Fm | 4 - 6 kN |
| Gewicht | W | 0.082 kg |
| Gehäuse (Bauform) | type | E |
| Dimensions | ØDxØdxH | 42x25x14.5 mm |
| Ersatz AS ENERGITM | typ | ATCR590E24 |
| Datenblatt | |
|
Leitfaden zur Artikelkennzeichnung für phasengesteuerte Thyristoren:
| A | TCR | 590 | E | 24 |
| A | – |  AS ENERGITM |
| TCR | – | Produktgruppe: Thyristor (gesteuerter Gleichrichter). |
| 590 | – | Durchschnittlicher Einschaltstrom IT(AV), Amp. |
| E | – | Gehäuse (Bauform). |
| 24 | – | Spannungsklasse VRRM / 100. |

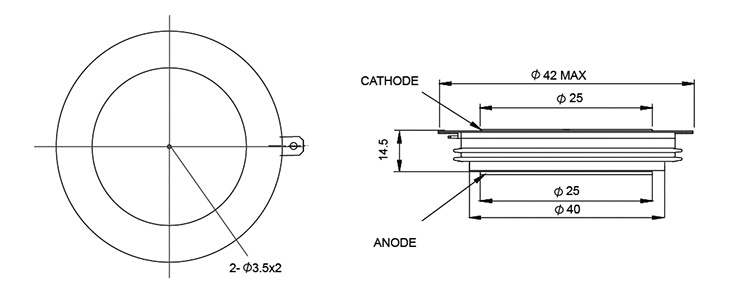

Abmessungen des phasengesteuerten Thyristors DCR590E24 und des Ersatzes ATCR590E24:
Gehäuse E
Polung (Anode, Kathode, Gate) von Leistungs-Scheibenthyristoren:
|
|
Leistungs-Halbleiter AS ENERGITM
Unser Unternehmen ist in der Herstellung und dem Vertrieb einer großen Auswahl an Leistungshalbleitern (Leistungs-Thyristoren, Module, Gleichrichterdioden, Lawinen-, Rotor- und Schweißdioden, Triacs usw.) mit Strömen bis zu 15000A und Spannungen bis 9000V sowie zugehörigen Luft- und Wasserkühlkörpern tätig.
Sie können Halbleiterbauelemente in beliebigen Mengen erwerben; bei Großbestellungen sinken die Preise. Wir haben das Vertrauen der Kunden gewonnen und liefern Produkte weltweit.
Bei Fragen zum Erwerb von Leistungs-Thyristoren, Dioden, Modulen senden Sie bitte eine E-Mail-Anfrage an:
Und wir unterbreiten Ihnen ein kommerzielles Angebot für die Lieferung.
Bei großen Stückzahlen erhalten Sie einen individuellen Preis!!!
Wir sind offen für die Herstellung von Produkten in unseren Produktionsstätten nach Ihren Wünschen und technischen Aufgabenstellungen.
Kühlkörper für Leistungs-Scheibenthyristoren:
Kühlkörper (Radiatoren) werden für ein- und beidseitige Kühlung von Leistungs-Halbleiterbauteilen in Scheibenausführung verwendet.
Kühlkörper der Kühler bestehen aus Aluminiumprofilen und benötigen bei Einsatz unter verschiedenen Klimabedingungen keine zusätzliche Schutzbeschichtung.
Luft- und Wasserkühlkörper zur Thyristorkühlung sind ebenfalls auf Bestellung erhältlich.
Weitere Informationen zu Kühlkörpern: "Luftgekühlte Kühlkörper O-Serie für Scheibengeräte", "Luftkühlkörper Serie SF", "Wasserkühlkörper Serie SS".
Foto des phasengesteuerten Scheibenthyristors (SCR):
