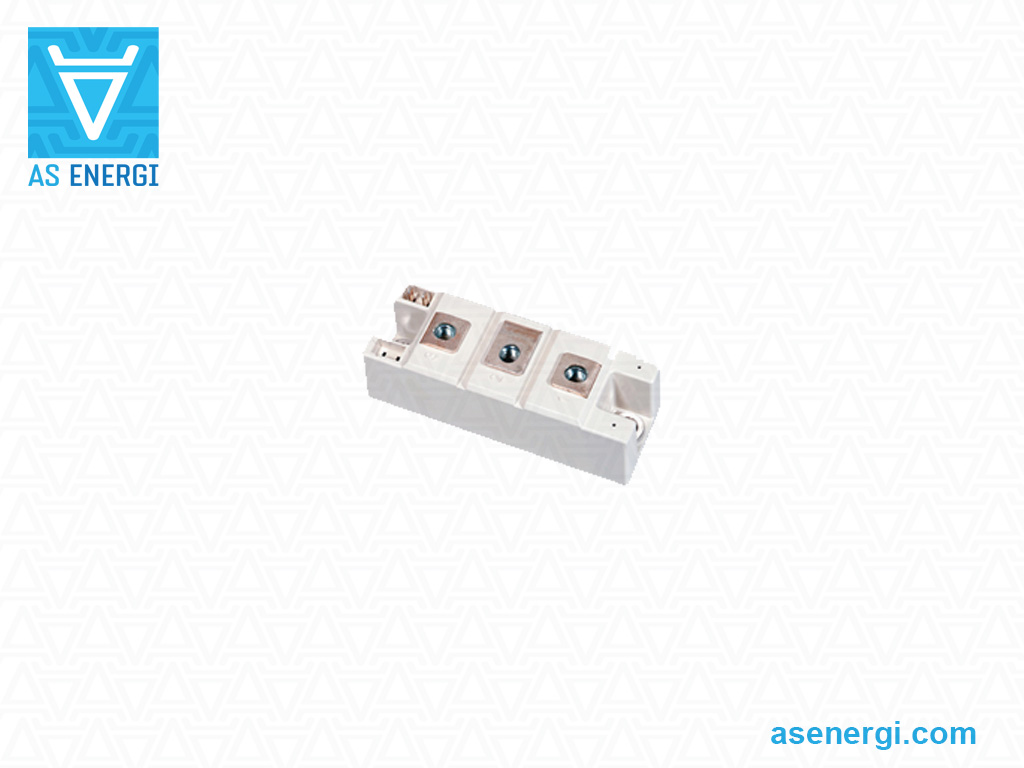

AS ENERGICD671815C Äquivalent zu Powerex – SCR/Diode-Leistungsmodul (150 A, 1800 V)
| Powerex-Teilenummer | CD671815C |
| Durchschnittlicher Durchlassstrom, IT(AV) (TC) | 150A (86ºC) |
| Spannung, VRRM | 1800V |
| Paket, Abmessungen L×B×H | CD6 94x34x29 mm |
| Datenblatt |  |
| Ersatz AS ENERGITM | AM-CD671815C |
| Zum Warenkorb hinzufügen | on request
+
–
|
Thyristor-Dioden-Modul AM-CD671815C AS ENERGITM ist ein Ersatz, ein Analogon, eine Alternative und ein Äquivalent für ein diode-thyristor Modul CD671815C Powerex.
Durchschnittlicher Durchlassstrom ITAV – 150 Ampere, wiederholte Spitzensperrspannung VRRM – 1800V. Das Zwei-Positionen diode-thyristor Modul hat eine SCR/Dioden-Verdopplerschaltung (positive Kontrolle).
Die diode-thyristor Module zeichnen sich durch eine hohe elektrische und thermische Wechselfähigkeit aus, was eine hohe Zuverlässigkeit und eine lange Lebensdauer in intensiven Betriebsmodi bedeutet. Die diode-thyristor Module sind in einem Industriestandard-Gehäuse untergebracht, das die Integration der Geräte in bestehende Anlagen erleichtert.
Thyristor-Dioden-Module werden in verschiedenen Leistungsgeräten eingesetzt - Leistungs- und Steuereinheiten, Leistungsregler, Wechselstromregler, Steuerung von Gleichstrommotoren, Sanftanlasser für Wechselstrommotoren, Umrichter, Steuerungen von Hochöfen oder chemischen Prozessen, Schweißgeräte und als Gleichrichter für Wechselstromumrichter.
Unsere Module werden in verschiedenen Doppel- und Einzelgerätetopologien für fast alle Phasensteuerungs- oder Gleichrichteranwendungen angeboten.
Unser Unternehmen bietet eine Qualitätsgarantie für Thyristor / Dioden-Module von 2 Jahren ab dem Kaufdatum. Bei der Lieferung von Thyristor / Dioden-Module, wenn nötig, bieten wir technischen Pass und Konformitätsbescheinigung.
Der Endpreis für Thyristor-/Diodenmodule hängt von der Klasse, der Menge, den Lieferbedingungen, dem Hersteller, dem Herkunftsland und der Zahlungsart ab.
Allgemeine Spezifikationen des Thyristor-Dioden-Moduls CD671815C Powerex und Ersatz:
| Spezifikationen für Thyristor-Module | CD671815C | |
| Maximal zulässiger durchschnittlicher Durchlassstrom (Gehäusetemperatur) | ITAV (Tcase) | 150 A (86ºC) |
| Wiederholte gepulste Sperrspannung | VRRM | 1800 V |
| Spitzenwert des Durchlassstroms bei Überspannung | ITSM | 5.40 kA |
| Sicherheitsfaktor | I2t | 146 kA2·s |
| Schwellwertspannung | VT0 | 0.8 V |
| Dynamischer Vorwärtswiderstand | rT | 1.69 mΩ |
| Temperatur | Tj | -40 to 125 ºC |
| Wärmedurchgangswiderstand, Übergang zum Gehäuse | Rth(jc) pro Modul | - |
| Wärmedurchgangswiderstand, Übergang zum Gehäuse | Rth(jc) pro Anschluss (Junction) | 0.17 °C/W |
| Wärmewiderstand | Rth(c-s) pro Modul | 0.08 °C/W |
| Spitzenspannung im Durchlasszustand | VTM | 1.60 V |
| Spitzenstrom im Ein-Zustand | ITM | 480 A |
| Gewicht | W | 320 g |
| Paket | typ | CD6 |
| Abmessungen | L×B×H | 94x34x29 mm |
| Ersatz AS ENERGITM | typ | AM-CD671815C |
| Datenblatt | |
|
Leitfaden zur Teilenummerierung für Thyristor-Dioden-Module:
| A | M | – | CD6 | 7 | 18 | 15 | C |
| A | – |  AS ENERGITM |
| M | – | Produktgruppe: Modul. |
| CD6 | – | Art des Pakets. |
| 7 | – | Art der Module: 2 - Thyristor-Dioden-Module; 7 - Dioden-Thyristor-Module. |
| 18 | – | Spannungsklasse VRRM / 100. |
| 15 | – | IF(AV) code, Amp. |
| C | – | Suffix-Identifikator: Keine, B, C oder D |

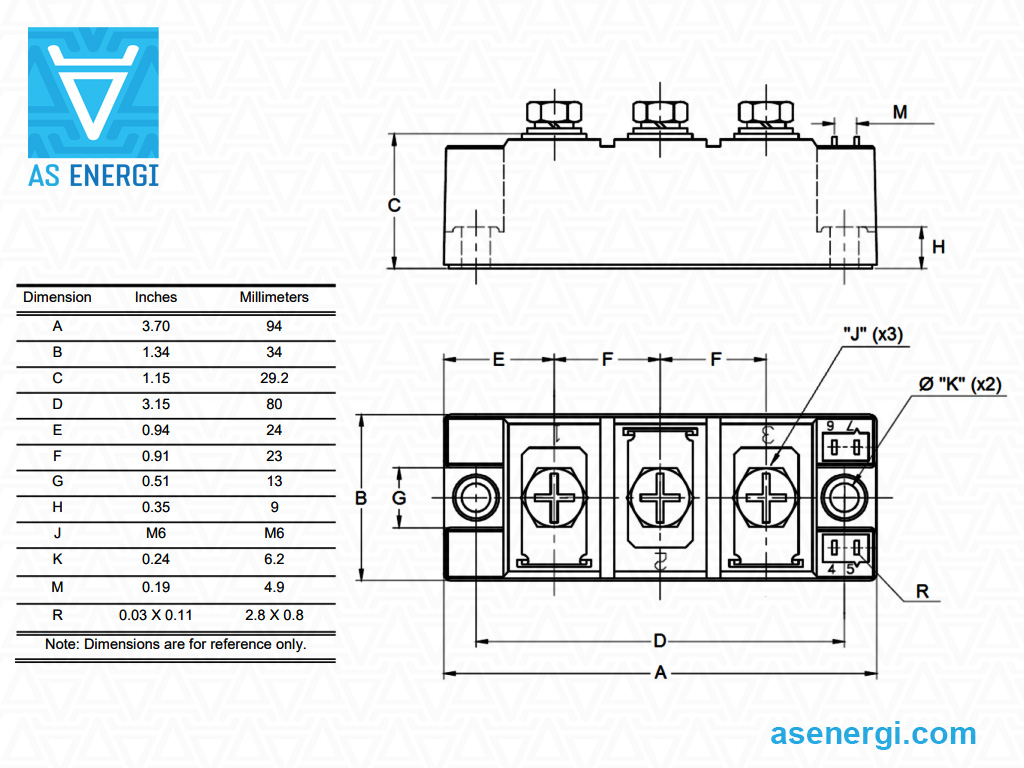

Abmessungen des Thyristor-Dioden-Moduls CD671815C und Ersatz AM-CD671815C:
CD6

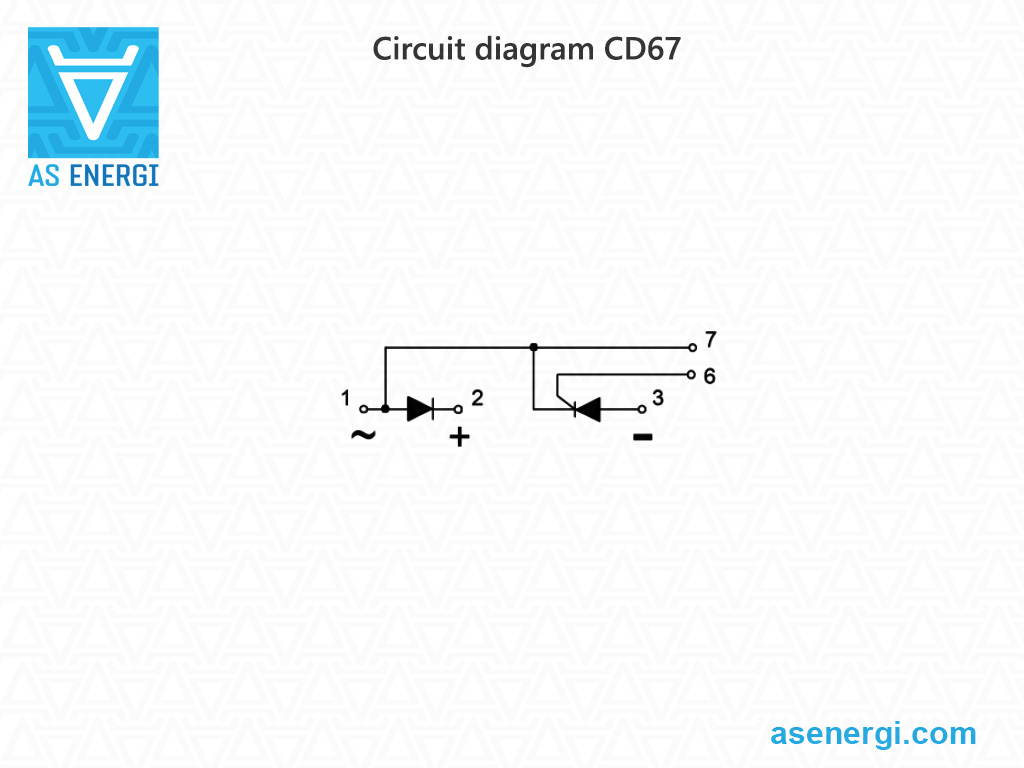

Schaltplan eines Thyristor-Moduls CD671815C und Ersatz AM-CD671815C:
|
|
