AS ENERGIEinzel-Thyristor-Modul TZ810N22KOF (819A 2200V) Infineon Ersatz
Einzelnes Thyristor-Modul AMTZ810N22KOF AS ENERGITM ist ein Ersatz, analog, alternativ und gleichwertig für das Thyristor-Modul TZ810N22KOF von Infineon Technologies. Durchschnittlicher Durchlassstrom ITAV – 819 ampere, wiederholte Spitzensperrspannung VRRM – 2200V.
Die Thyristor-Module zeichnen sich durch eine hohe elektrische und thermische Wechselfähigkeit aus, was eine hohe Zuverlässigkeit und eine lange Lebensdauer in intensiven Betriebsmodi bedeutet. Die Thyristor-Module sind in einem Industriestandard-Gehäuse untergebracht, das die Integration der Geräte in bestehende Anlagen erleichtert.
Einzelne Thyristor-Module werden in verschiedenen Leistungsgeräten eingesetzt - in Leistungs- und Steuergeräten, Leistungsreglern, Wechselstromreglern, Gleichstrommotoren, Sanftanlassern für Wechselstrommotoren, Umrichtern, Steuerungen von Hochöfen oder chemischen Prozessen, Schweißgeräten und als Gleichrichter für Wechselstromumrichter.
Unsere Module werden in verschiedenen Doppel- und Einzelgerätetopologien für fast alle Phasensteuerungs- oder Gleichrichteranwendungen angeboten.
Die technischen Daten und Parameter von TZ810N22KOF und Ersatz AMTZ810N22KOF, Datenblatt (PDF), Umrisszeichnung und Abmessungen sind unten aufgeführt.
Unser Unternehmen bietet eine Qualitätsgarantie für Thyristor-Module von 2 Jahren ab dem Kaufdatum. Bei der Lieferung von Thyristor-Modulen stellen wir bei Bedarf einen technischen Pass und eine Konformitätsbescheinigung zur Verfügung.
Der Endpreis für Thyristor-Module hängt von der Klasse, der Menge, den Lieferbedingungen, dem Hersteller, dem Herkunftsland und der Zahlungsart ab.
Allgemeine Spezifikationen für ein Thyristor-Modul TZ810N22KOF Infineon und Ersatz:
| Spezifikationen eines einzelnen Thyristor-Moduls | TZ810N22KOF | |
| Maximal zulässiger durchschnittlicher Einschaltstrom (Gehäusetemperatur) | ITAV | 819 A |
| Repetitiv gepulste Sperrspannung; Repetitiv gepulste Ruhespannung | VRRM/VDRM | 2200 V |
| Stromspitzen im eingeschalteten Zustand | ITSM | 35000 A |
| Sicherheitsfaktor | I2t | 6125 kA2·s |
| Schwellwertspannung | VT(TO) | 0.82 V |
| Steigungswiderstand im Zustand | rT | 0.17 mΩ |
| Temperatur an der Verbindungsstelle | Tvj max | 125 ºC |
| Wärmedurchgangswiderstand, Übergang zum Gehäuse | Rth(j-c) | 0.042 K/W |
| Design (Schalter) | - | einzelne Komponente |
| Gewicht | W | 1950 g |
| Paket Abmessungen, mm |
L×B×H | TP70A 104x70x90 |
| Ersatz AS ENERGITM | typ | AMTZ810N22KOF |
| Datenblatt |  |
|
Leitfaden zur Nummerierung der Serien (Typen) für einzelne Thyristor-Module TZ810N22KOF Infineon und Ersatz:
| A | M | TZ | 810 | N | 22 | K | O | F |
| A | – |  AS ENERGITM |
| M | – | Produktgruppe: Modul. |
| TZ | – | Topologie der Schaltung: Einzelner Thyristor. |
| 810 | – | Durchschnittlicher Strom im Ein-Zustand IT(AV), Amp. |
| N | – | Phasenregelgerät. |
| 22 | – | Spannungsklasse VRRM / 100. |
| K | – | Mechanische Konstruktion: K – Druckkontakttechnik S – Löttechnik |
| O | – | Abschaltzeit tq: nicht garantiert. |
| F | – | Kritischer Anstieg des Aus-Zustands dv/dt klasse: F = 1000 V/μs |

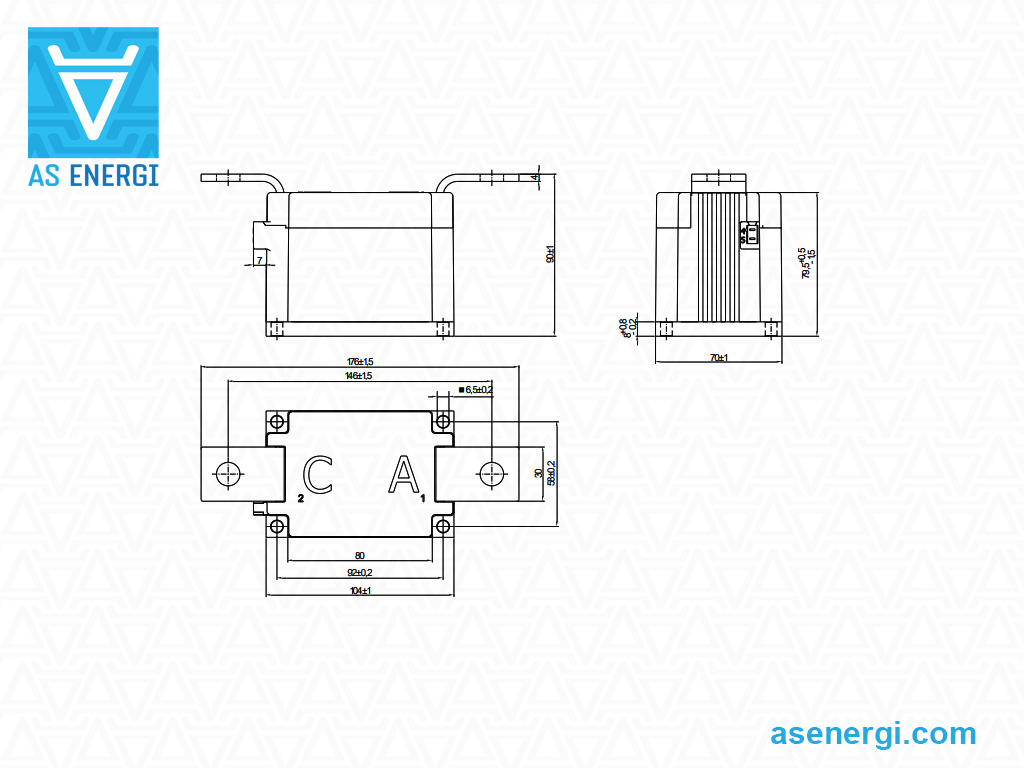

Abmessungen eines einzelnen Thyristor-Moduls TZ810N22KOF und Ersatz AMTZ810N22KOF:
Einzelnes Thyristor-Modul
Schaltplan eines einzelnen Thyristor-Moduls TZ810N22KOF und Ersatz AMTZ810N22KOF:
|
|
Hochleistungs-Halbleiter von AS ENERGITM
Das Unternehmen stellt eine breite Palette von Leistungshalbleitern (Thyristoren, Dioden, Module) her.
Sie können bei uns Thyristor-Module in beliebigen Mengen kaufen, und wenn Sie große Mengen bestellen, wird der Preis niedriger sein.
Wir haben das Vertrauen unserer Kunden gewonnen und liefern unsere Produkte in die ganze Welt.
Bei Fragen zum Erwerb von SCR-Thyristoren, Dioden, Modulen senden Sie eine E-Mail-Anfrage an:
Und wir unterbreiten Ihnen ein kommerzielles Angebot für die Lieferung.
Bei großen Stückzahlen erstellen wir einen individuellen Preis!!!
Wir sind offen für die Herstellung von Produkten in unseren Produktionsstätten nach Ihren Wünschen und technischen Aufgabenstellungen.
Warum Sie sich für AS ENERGITM
- Eigene Produktionsanlagen, einschließlich der Produktion von Halbleitersiliziumchips
- Europäische Marke - 100% Qualität, günstiger Preis, kurze Produktionsfristen
- Über 20 Jahre Erfahrung in der Halbleiterindustrie
- Kunden aus mehr als 50 Ländern vertrauen uns
- 20000 Artikel in der Produktlinie Ströme von 10A bis 15000A, Spannungen von 100V bis 9000V
- Wir produzieren Analogen von Produkten anderer Hersteller
- Garantierte zertifizierte Qualität, Garantiezeit des Betriebs - 2 Jahre
Qualitätsgarantie
Unsere Produkte sind zertifiziert und entsprechen internationalen Standards.
Unser Unternehmen gewährt eine Qualitätsgarantie für Produkte von 2 Jahren.
Auf Wunsch des Kunden stellen wir Konformitätsbescheinigungen, Zuverlässigkeits berichte, Datenblätter und technische Pässe zur Verfügung.
Jedes Produkt wird auf die Hauptparameter getestet und Testberichte der Parameter für jedes Produkt werden bereitgestellt.
Geografie der Partnerschaft
Das Unternehmen AS ENERGITM fertigt und liefert Leistungshalbleiter in mehr als 50 Länder auf der ganzen Welt.
Logistik und Lieferung
Wir liefern unsere Produkte in die ganze Welt mit den Diensten von Logistikunternehmen: DHL, TNT, UPS, EMS, Fedex, Aramex.
Die Lieferung der Produkte kann mit allen Transportmitteln erfolgen: Luft, See, Schiene und Straße.
AS ENERGITM Semiconductors Manufakturen
Unsere Produktpalette umfasst Gleichrichterdioden, Phasensteuerthyristoren in Scheiben- und Bolzen Bauweise, Avalanche-Dioden und Thyristoren, schnell schaltende, Hochfrequenz-Thyristoren, schnelle Erholungs-, Schweiß- und Rotordioden, Triacs, Brückengleichrichter, Leistungsmodule (Thyristor, Diode, Thyristordiode, IGBT) und Luft- und Wasserkühlkörper dazu.
Leistungsdioden und Thyristoren werden für Ströme von 10A bis 15000A, Spannungsbereich von 100V bis 9000V hergestellt.
Leistungsdioden- und Thyristormodule werden von 25A bis 1250A, Spannungsbereich 400V - 4400V produziert.
Das Angebot an Leistungshalbleitern umfasst auch gleichwertige, Ersatz-, analoge und alternative Halbleiterbauelemente globaler Hersteller.
