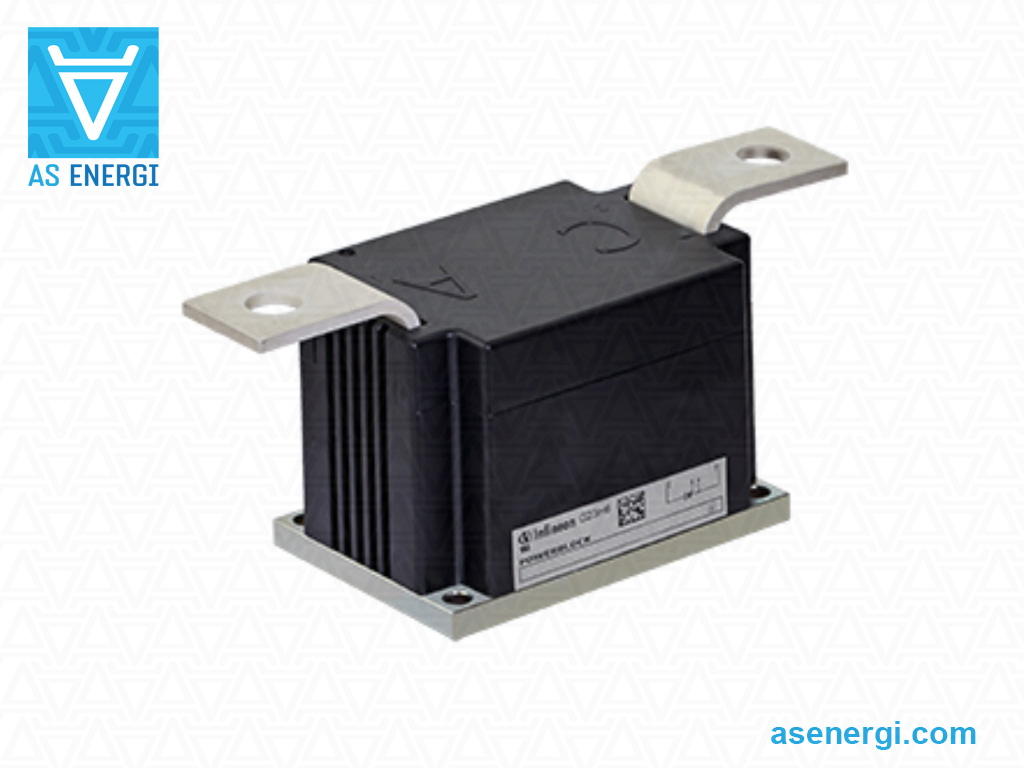

AS ENERGIEinzeldiodenmodul DZ1100N22K (1100A 2200V) Infineon Ersatz
Einzel-Gleichrichterdioden-Modul AMDZ1100N22K AS ENERGITM ist ein analoges, alternatives und gleichwertiges Ersatz-Halbleiterbauelement für die normale Erholungsdiode DZ1100N22K von Infineon Technologies. Durchschnittlicher Durchlassstrom IFAV – 1100 ampere, wiederholte Spitzensperrspannung VRRM – 2200V.
Eigenschaften von Standard-Gleichrichterdioden: optimiert für Netzfrequenz; niedrige Durchlassverluste; hohe Sperrspannung und hohe Strombelastbarkeit; Standard-Keramikgehäuse im Presspack; entwickelt für industrielle Hochleistungsanwendungen und Stromübertragung. Ihre Hauptanwendungen sind Gleichrichter für große Wechselstromantriebe, Aluminiumschmelzen und andere Metallraffinerien sowie die Stromversorgung von Gleisanlagen. Luft- und Wasserkühlkörper zur Diodenkühlung sind ebenfalls auf Bestellung erhältlich.
Gleichrichter Dioden AS ENERGITM haben folgende Merkmale: Gehäuse nach Industriestandard, geringe statische und dynamische Verluste, hohe Werte für VRRM/VRSM, umfangreiche Erfahrungen mit dem Einsatz der Geräte in verschiedenen Branchen, Spannungsbereich von 100 bis 9000 V und Stromstärken von 100 bis 7500 A, hohe thermische und elektrische Wechselbeständigkeit.
Die technischen Daten und Parameter von DZ1100N22K und Ersatz AMDZ1100N22K, Datenblatt (PDF), Umrisszeichnung und Abmessungen sind unten aufgeführt.
Unser Unternehmen gewährt für einzelne Diodenmodule eine Qualitätsgarantie von 2 Jahren ab Kaufdatum. Bei der Lieferung von Diodenmodulen stellen wir bei Bedarf einen technischen Pass und eine Konformitätsbescheinigung zur Verfügung.
Der Endpreis für einzelne Diodenmodule hängt von der Klasse, der Menge, den Lieferbedingungen, dem Hersteller, dem Herkunftsland und der Zahlungsart ab.
Allgemeine Spezifikationen für ein Gleichrichterdioden-Modul DZ1100N22K Infineon und Ersatz:
| Spezifikationen Diodenmodul | DZ1100N22K | |
| Maximal zulässiger durchschnittlicher Durchlassstrom | IF(AV)M | 1100 A |
| Max. wiederholte Spitzensperrspannung in Sperrrichtung | VRRM | 2200 V |
| Spitzenwert des Durchlassstroms bei Überspannung | IFSM | 40000 A |
| Sicherheitsfaktor | I2t | 8000 kA2·s |
| Schwellwertspannung | VT0 | 0,75 V |
| Vorwärtsneigung Widerstand | rT | 0,073 mΩ |
| Temperatur des p-n-Übergangs | Tvj max | 150 ºC |
| Wärmedurchgangswiderstand, Übergang zum Gehäuse | Rth(j-c) | 0,048 K/kW |
| Gewicht | W | 1950 g |
| Paket | type | DP70A |
| Abmessungen | L×B×H | 104x70x90 |
| Ersatz AS ENERGITM | typ | AMDZ1100N22K |
| Datenblatt |  |
|
Leitfaden zur Nummerierung der Serien (Typen) für Gleichrichterdioden-Modul Infineon und Ersatz:
| A | M | DZ | 1100 | N | 22 | K |
| A | – |  AS ENERGITM |
| M | – | Produktgruppe: Modul. |
| DZ | – | Konfiguration: Einzelne Diode. |
| 1100 | – | Durchschnittlicher Strom im Ein-Zustand IF(AV), Amp. |
| N | – | Phasenregelgerät. |
| 22 | – | Spannungsklasse VRRM / 100. |
| K | – | Mechanische Konstruktion: Druckkontakttechnik |
Abmessungen eines Gleichrichterdioden-Moduls DZ1100N22K und Ersatz AMDZ1100N22K:
Einzel-Gleichrichterdioden-Modul
Schaltplan für ein Gleichrichterdioden-Modul DZ1100N22K und Ersatz AMDZ1100N22K:
|
|
