Pavlo GorkunDioden-Modul Semikron SKKD 101/16 und Ersatz
| Semikron Produkt Typ | SKKD 101/16 |
| Durchschnittlicher Durchlassstrom, IFAV (Tcase) | 134A (85ºC) 101A (100ºC) |
| Spannung, VRRM | 1600V |
| Schaltung |  |
| Paket, Abmessungen L×B×H | SEMIPACK 1 93x20x30 |
| Datenblatt |  |
| Ersatz AS ENERGITM | AMKD 101-16 |
| Zum Warenkorb hinzufügen | on request
+
–
|
Modul Semikron SKKD 101/16 ist ein Doppel-Dioden-Gleichrichtermodul in einem Standardgehäuse SEMIPACK 1.
Gleichrichterdioden Modul AMKD 101-16 AS ENERGITM ist ein Ersatz, ein analoges, alternatives und gleichwertiges Halbleiterbauelement für Diodenmodule SKKD 101/16 Semikron.
Die Diodenmodule zeichnen sich durch eine hohe elektrische und thermische Belastbarkeit aus, was eine hohe Zuverlässigkeit und lange Lebensdauer in intensiven Betriebsmodi bedeutet. Die Diodenmodule sind in einem Industriestandard-Gehäuse untergebracht, das die Integration des Geräts in bestehende Anlagen erleichtert.
Die Hauptanschlüsse (Strom) befinden sich auf der Oberseite des Gehäuses und sind wie folgt gekennzeichnet 1, 2, 3 (gemeinsame anode-kathode, kathode, anode).
Doppeldiodenmodule werden in verschiedenen Leistungsgeräten eingesetzt - Leistungs- und Steuereinheiten, Leistungsregler, Wechselstromregler, Steuerung von Gleichstrommotoren, Sanftanlasser für Wechselstrommotoren, Umrichter, Steuerungen von Hochöfen oder chemischen Prozessen, Schweißgeräte und als Gleichrichter für Wechselstromumrichter.
Die Module werden in verschiedenen Doppel- und Einzelgerätetopologien für fast alle Phasensteuerungs- oder Gleichrichteranwendungen angeboten.
Unser Unternehmen bietet eine Qualitätsgarantie für Thyristor-/Diodenmodule von 2 Jahren ab dem Kaufdatum. Bei der Lieferung von Thyristor-/Diodenmodulen stellen wir, falls erforderlich, einen technischen Pass und eine Konformitätsbescheinigung zur Verfügung.
Der Endpreis für Thyristor-/Diodenmodule hängt von der Klasse, der Menge, den Lieferbedingungen, dem Hersteller, dem Herkunftsland und der Zahlungsart ab.
Allgemeine Spezifikationen des Gleichrichterdioden-Moduls SKKD 101/16 und Ersatz:
| Spezifikationen des Diodenmoduls | SKKD 101/16 | |
| Maximal zulässiger durchschnittlicher Durchlassstrom (Gehäusetemperatur) | IFAV (Tcase) | 134 A (85ºC) 101 A (100ºC) |
| Periodische Vorwärts- und Rückwärts-Spitzensperrspannung | VRRM | 1600 V |
| Stoßstrom-Grenzwert | IFSM | 2000 A |
| Grenzlastintegral | I2t | 20 kA2·s |
| Schleusenspannung | V(TO) | 0.87 V |
| Ersatzwiderstand | rT | 2.45 mΩ |
| Höchstzulässige Sperrschichttemperatur | Tvj max | 130 ºC |
| Innerer Wärmewiderstand | Rth(j-c) | 0.19 ºC/W |
| Design (Schalter) | - | doppelte komponente |
| Typ (Schaltplan) | - | diode-diode |
| Gewicht | W | 75 g |
| Paket, Abmessungen, mm | L×B×H | SEMIPACK 1 93x20x30 |
| Ersatz AS ENERGITM | typ | AMKD 101-16 |
| Datenblatt | |
|
Leitfaden zur Nummerierung der Serien (Typen) für Gleichrichterdioden-Module AMKD:
| A | M | KD | 101 | – | 16 |
| A | – |  AS ENERGITM |
| M | – | Halbleiter-Typ: Modul. |
| KD | – | Topologie der internen Verbindung: Diode-Diode. |
| 101 | – | Nennstrom (ITAV), A. |
| 16 | – | Spannungsklasse (VRRM/100). |
Mögliche Alternativen, Ersatzprodukte, analoge und gleichwertige Produkte:
Liste von Serien von Leistungsdiodenmodulen mit ähnlichen Parametern und Gehäusegrößen.
| Serie | IFAV (Tcase) | VRRM | Topologie | Abmessungen, mm | Paket | Datenblatt |
| AMKD 101-16 | 101 A (100ºC) | 1600 V | diode-diode | 93x20x30 | 1 | |
| SKKD 101/16 | 101 A (100ºC) | 1600 V | diode-diode | 93x20x30 | 1 | |
| MDD-100-16 | 100 A (100ºC) | 1600 V | diode-diode | 92x20x30 | 1 | |
| MDD-125-16 | 125 A (92ºC) | 1600 V | diode-diode | 94x34x32 | 2 | |

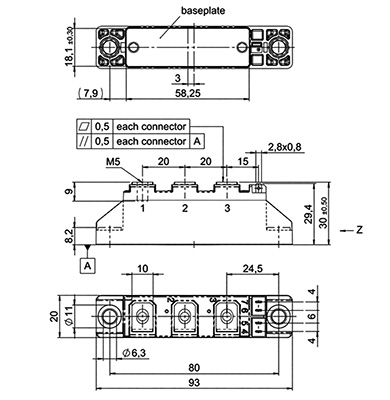

Abmessungen des Gleichrichterdioden-Moduls SKKD 101/16:
SEMIPACK 1
Schaltplan von Doppeldiodenmodulen:
|
|
1 (АК), 2 (К), 3 (А) – Hauptanschlüsse (Leistung). |
