Leistungs-Gleichrichter-Diodenmodul MDK26-12 (26A 1200V) MDK26-12-215F3

Durchschnittlicher Vorwärtsstrom, I_TAV/I_FAV (T_case)	26A (100ºC)
Spannung, V_RRM/V_DRM	1200V
Spannungscode, V_RRM / 100	12
MDK26-12	on request + –
Gewicht	115 g
Gehäuse Abmessungen L×B×H	215F3 92x20x30 mm
Datenblatt

Duales Dioden-Gleichrichtermodul MDK 26-12 AS ENERGI^TM in einem international standardisierten Gehäuse, 26A 1200V.

Die Diodenmodule MDK26-12-215F3 zeichnen sich durch hohe elektrische und thermische Zyklenfestigkeit aus, was hohe Zuverlässigkeit und lange Lebensdauer im intensiven Betrieb gewährleistet. Die Diodenmodule sind in einem industry-standard Gehäuse untergebracht, was die Integration des Geräts in bestehende Anlagen erleichtert.

Die zweipoligen Module haben unterschiedliche Schaltkreise (elektrische Schaltpläne): МDC – Halbbrücke; МDK – Schaltung mit gemeinsamer Kathode; МDA – Schaltung mit gemeinsamer Anode.

Series (ratings) of diode modules: MDK26-12 (26A 1200V).

Die Hauptanschlüsse (Leistungsanschlüsse) befinden sich oben am Gehäuse und sind mit 1, 2, 3 gekennzeichnet (gemeinsame Anode-Kathode, Kathode, Anode).

Doppel-Dioden-Module der MDK-Serie werden in verschiedenen Energieanlagen eingesetzt – Leistungs- und Steuergeräte, Leistungsregler, AC-Regler, Steuerung von DC-Motoren, Sanftanlasser für AC-Motoren, Umrichter, Steuerungen von Hochöfen oder chemischen Prozessen, Schweißanlagen und als Gleichrichter für Wechselstromumrichter.

Unsere Module werden in mehreren Dual- und Einzelgerät-Topologien für nahezu alle Phasensteuerungs- oder Gleichrichteranwendungen angeboten.

Unser Unternehmen gewährt eine Qualitätsgarantie für Thyristor- / Diodenmodule von 2 Jahren ab Kaufdatum. Bei Lieferung von Thyristor- / Diodenmodulen stellen wir bei Bedarf technischen Pass und Konformitätszertifikat zur Verfügung.

Der endgültige Preis für Thyristor- / Diodenmodule hängt von Klasse, Menge, Lieferbedingungen, Hersteller, Herkunftsland und Zahlungsweise ab.

Allgemeine Spezifikationen des Doppel-Dioden-Moduls MDK26-12, MDK26-12-215F3:

Spezifikationen des Diodenmoduls		MDK26-12
Maximal zulässiger mittlerer Vorwärtsstrom (Gehäusetemperatur)	I_TAV/I_FAV (T_case)	26 A (100ºC)
Wiederholte gepulste Sperrspannung; Wiederholte gepulste Spannung im Sperrzustand	V_RRM/V_DRM	1200 V
Stoß-Durchlassstrom	I_TSM/I_FSM	0.65 A
Sicherheitsfaktor	I²t	2.1 kA²·s
Schwellenspannung	V_T(TO)	0.8 V
Wiederholter Pulsstrom im Sperrzustand; wiederholter Rücklaufstrom	I_DRM/I_RRM	8 mA
Durchlass-Impulsspannung	V_TM	1.65 V
Durchlass-Impulsstrom	I_TM	80 A
Durchlass-Steilheitswiderstand	r_T	6.8 mΩ
Junction-Temperatur	T_{vj max}	125 ºC
Thermischer Widerstand, Junction zu Gehäuse	R_th(j-c)	1.300 ºC/W
Aufbau (Schalter)	-	Dual-Bauelement
Typ (Schaltplan)	-	Dioden-Dioden
Gewicht	W	115 g
Gehäuse (Gehäusetyp)	type	215F3
Abmessungen, mm	L×B×H	92x20x30 mm
Datenblatt	PDF

Leitfaden zur Artikelnummerierung für Doppel-Dioden-Module MDK:

–

215F3

MD	–	Diodenmodul, AS ENERGI^TM
K	–	Schaltungstopologie: gemeinsame Kathode-Kathode.
26	–	Nennstrom (I_TAV), A.
12	–	Spannungsklasse (V_RRM/100).
215F3	–	Gehäuse (Gehäusetyp).

Abmessungen des Diodenmoduls MDK26-12, MDK26-12-215F3:

Schaltplan der Diodenmodule MDK:

1 (KК), 2 (A), 3 (А) – Hauptanschlüsse (Leistungsanschlüsse).

Datenblatt des Diodenmoduls MDK26-12:

PDF-Datenblatt für Diode MDK26-12 herunterladen

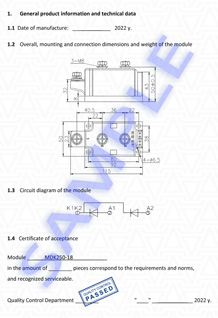

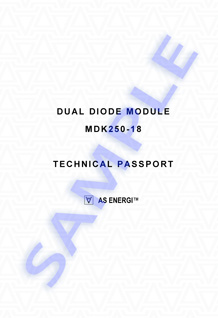

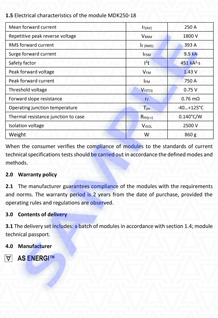

Technischer Pass für Diodenmodule MDK (Beispiel):

Beim Lieferumfang der Dioden stellen wir auf Wunsch technischen Pass und Konformitätszertifikat zur Verfügung.
