Pavlo GorkunThyristor-Modul TT240N36KOF (240A 3600V) Infineon-Ersatz
| Infineon Teilenummer | TT240N36KOF |
| Durchschnittlicher Strom im Ein-Zustand, IT(AV)M (TC) | 240А (85ºC) |
| Spannung, VRRM | 3600V |
| Paket, Abmessungen L×B×H | TP60 150x60x52 |
| Datenblatt |  |
| Ersatz AS ENERGITM | AMTT240N36KOF |
| Zum Warenkorb hinzufügen | on request
+
–
|

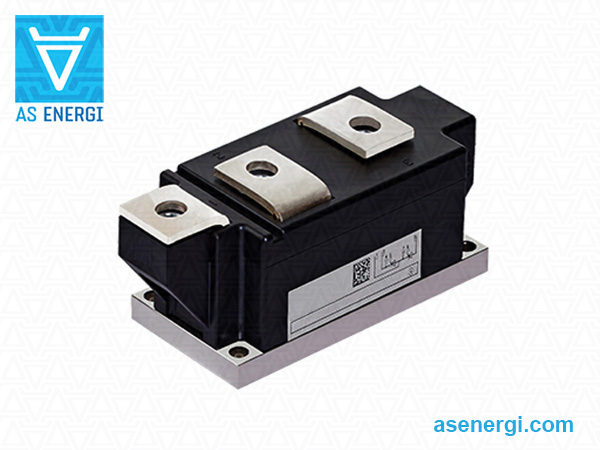

Zwei Thyristor-SCR-Module AMTT240N36KOF AS ENERGITM ist ein Ersatz, analog, alternativ und gleichwertig für das Thyristor-Modul TT240N36KOF von Infineon Technologies. Durchschnittlicher Durchlassstrom ITAV – 240 ampere, wiederholte Spitzensperrspannung VRRM – 3600V. Grundplatte 60x124 mm.
Die Hauptanschlüsse (Strom) befinden sich auf der Oberseite des Gehäuses und sind wie folgt gekennzeichnet 1, 2, 3 (gemeinsame anode-kathode, kathode, anode). Die Steuerklemmen sind wie folgt gekennzeichnet 4, 5, 6, 7 (G1, K1, G2, K2).
Die Thyristor-Module mit zwei Stellungen haben eine Halbbrücke Schaltkreis (gemeinsame anode-kathode).
Die Thyristor-Module zeichnen sich durch eine hohe elektrische und thermische Wechselfähigkeit aus, was eine hohe Zuverlässigkeit und eine lange Lebensdauer in intensiven Betriebsmodi bedeutet. Die Thyristor-Module sind in einem Industriestandard-Gehäuse untergebracht, das die Integration der Geräte in bestehende Anlagen erleichtert.
Duale Thyristor-Module werden in verschiedenen Leistungsgeräten eingesetzt - Leistungs- und Steuereinheiten, Leistungsregler, Wechselstromregler, Steuerung von Gleichstrommotoren, Sanftanlasser für Wechselstrommotoren, Umrichter, Steuerungen von Hochöfen oder chemischen Prozessen, Schweißgeräte und als Gleichrichter für Wechselstromumrichter.
Unsere Module werden in verschiedenen Dual- und Single-Device-Topologien für fast alle Phasensteuerungs- oder Gleichrichteranwendungen angeboten.
Unser Unternehmen bietet eine Qualitätsgarantie für Thyristor-/Diodenmodule von 2 Jahren ab dem Kaufdatum. Bei der Lieferung von Thyristor / Dioden-Module, wenn nötig, bieten wir technischen Pass und Konformitätsbescheinigung.
Der Endpreis für Thyristor-/Dioden-Module hängt von der Klasse, der Menge, den Lieferbedingungen, dem Hersteller, dem Herkunftsland und der Zahlungsart ab.
Allgemeine Spezifikationen des Thyristor-Moduls TT240N36KOF von Infineon und Ersatz:
| Spezifikationen des Thyristor-Moduls | TT240N36KOF | |
| Maximal zulässiger durchschnittlicher Durchlassstrom (Gehäusetemperatur) | ITAV (Tcase) | 240 A (85ºC) |
| Periodische Vorwärts- und Rückwärts-Spitzensperrspannung | VRRM/VDRM | 3600 V |
| Stoßstrom-Grenzwert | ITSM | 5500 A |
| Grenzlastintegral | I2t | 151 kA2·s |
| Schleusenspannung | VT(TO) | 1.17 V |
| Ersatzwiderstand | rT | 1.70 mΩ |
| Höchstzulässige Sperrschichttemperatur | Tvj max | 125 ºC |
| Innerer Wärmewiderstand | Rth(j-c) | 0.078 K/W |
| Design (Schalter) | - | doppelte komponente |
| Typ (Schaltplan) | - | thyristor-thyristor |
| Gewicht | W | 1.5 kg |
| Paket, Abmessungen, mm | L×B×H | TP60 150x60x52 |
| Ersatz AS ENERGITM | typ | AMTT240N36KOF |
| Datenblatt | |
|
Leitfaden zur Nummerierung der Serien (Typen) für Thyristor-Thyristor-Module:
| A | M | TT | 240 | N | 36 | S | O | F |
| A | – |  AS ENERGITM |
| M | – | Produktgruppe: Modul. |
| TT | – | Topologie der Schaltung: Thyristor-Thyristor. |
| 240 | – | Durchschnittlicher Strom im Ein-Zustand IT(AV), Amp. |
| N | – | Phasenregelgerät. |
| 36 | – | Spannungsklasse VRRM / 100. |
| S | – | Mechanische Konstruktion: K – Druckkontakttechnik S – Löttechnik |
| O | – | Abschaltzeit tq: nicht garantiert. |
| F | – | Kritischer Anstieg der dv/dt-Klasse im Aus-Zustand: F = 1000 V/μs |
Schaltplan von Thyristor-Thyristor-Modulen:
|
|
AK, K, A – Hauptanschlüsse (Leistung). G1, K1, G2, K2 – Steuerterminals. |
