Pavlo GorkunLuftkühlung Kühlkörper O371 für Bolzen SCR Thyristor & Gleichrichterdiode
| Einsetzbarer Bolzen mit metrischem Gewinde | M20x1.5 |
| Gilt für Geräte für Strom | 200A - 400A |
| Verlustleistung | 50 W |
| Anzugsmoment Md, ±10% | 50 N·m |
| Kühlkörper O371 | on request
+
–
|
| Abmessungen B×L×H | 45×80×80 mm |
| Gewicht | 0.420 kg |
Luftkühlung Kühlkörper O371-80 AS ENERGITM werden für die einseitige Kühlung von Leistungshalbleiterbauelementen in Stollendesign mit metrischem ISO-Gewinde M20x1.5. Angewandter Gerätetyp: SD6, ST6.
Der Kühlkörper dient zur Kühlung von SCR-Thyristoren und Gleichrichterdioden für Ströme 200A - 400A. Die Verlustleistung des Kühlers mit natürlicher Kühlung beträgt 50 W.
Die Kühlung durch den Luftstrom kann natürlich oder erzwungen sein, je nach der erzeugten Wärmemenge und den Betriebsbedingungen der Halbleiter.
Eigenschaften: korrosionsbeständige Aluminiumlegierung; niedriger Wärmewiderstand; einfache Installation mit einem Montageschlitz; kann entweder Standardmodelle können auch angepasst werden.
Die Kühlkörper werden aus Aluminium-Kühlerprofilen hergestellt und benötigen keine zusätzliche Schutzschicht, wenn sie unter verschiedenen klimatischen Bedingungen eingesetzt werden.
Um minimale elektrische Verluste und eine maximale Wärmeabfuhr der Geräte zu gewährleisten, muss das in den Spezifikationen der Leistungsgeräte angegebene entsprechende Drehmoment Md eingehalten werden.
Vor der Montage sollten die Kontaktflächen des Kühlkörpers, des Stromkontakts und des Halbleiterbauelements mit einem in Alkohol (Toluol, Benzol, Aceton) getränkten Tuch abgewischt werden, und es wird empfohlen, eine dünne Schicht silikonorganischer Wärmeleitpaste aufzutragen (dies ist eine Empfehlung und keine Voraussetzung für die Montage).
Strombereich von SCR-Thyristoren und Gleichrichterdioden, für die Luftkühlkörper (Kühler, Radiatoren) verwendet werden: 200A, 250A, 300A, 320A, 350A, 400A.
Spezifikationen und Parameter, Abmessungen, Skizzen und Zeichnungen von luftgekühlten Kühlkörpern (Radiatoren) sind unten aufgeführt.
Unser Unternehmen bietet eine Qualitätsgarantie für Luftkühlkörper von 2 Jahren ab dem Kaufdatum. Bei der Lieferung von Kühlkörpern, wenn nötig, bieten wir technischen Pass.
Der Endpreis für Luftkühlkörper hängt von der Menge, den Lieferbedingungen, dem Hersteller, dem Herkunftsland und der Zahlungsart ab.
Luftkühlung Kühlkörper O371 Spezifikationen:
| Spezifikationen des Kühlkörpers | O371 (O371-80) |
| Einsetzbarer Bolzen mit metrischem Gewinde | M20x1.5 |
| Verlustleistung mit natürlicher Kühlung (PF) | 50 W |
| Thermischer Widerstand Rth(h-a) (natürliche Kühlung) | 1.90 °C/W |
| Thermischer Widerstand Rth(h-a) (forcierte Kühlung, Luftstrom Vcfh=6 m/s) | 0.67 °C/W |
| Strömungswiderstand ΔPh | 15 Pa |
| Anzugsmoment Md, ±10% | 50 N·m |
| Kühlende Oberfläche | 635.406 cm2 |
| Gewicht (ohne Stromkontakt) | 0.420 kg |
| Gliederung, Abmessungen B×L×H | 45×80×80 mm |
| Gilt für Geräte für Strom | 200A - 400A |
| Art des Anwendungspakets | SD6, ST6 |
| Anwendung Diode, Thyristor Typ | D161, DL161, T161, TS161, TS261, TF261 |

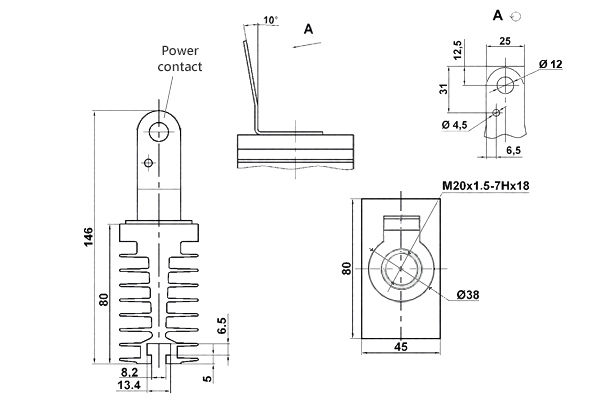

Gesamt- und Einbaumaße des Kühlkörpers O371:
Leitfaden zur Nummerierung der Serien (Typen) für Luftkühlung Kühlkörper O371:
| O | 3 | 7 | 1 | – | 80 |
| O | – | Produktgruppe: Kühlkörper für Halbleiter. |
| 3 | – | Seriennummer der Änderung der Kühlkörperkonstruktion. |
| 7 | – | Serienkodierung nach dem Durchmesser des Befestigungsgewindes für Kühlkörper mit Bolzen. |
| 1 | – | Seriennummer der Änderung der Kühlkörperausführung für Geräte: 1 - Version für Bolzenmontage. |
| 80 | – | Länge des Kühlkörpers, mm. |

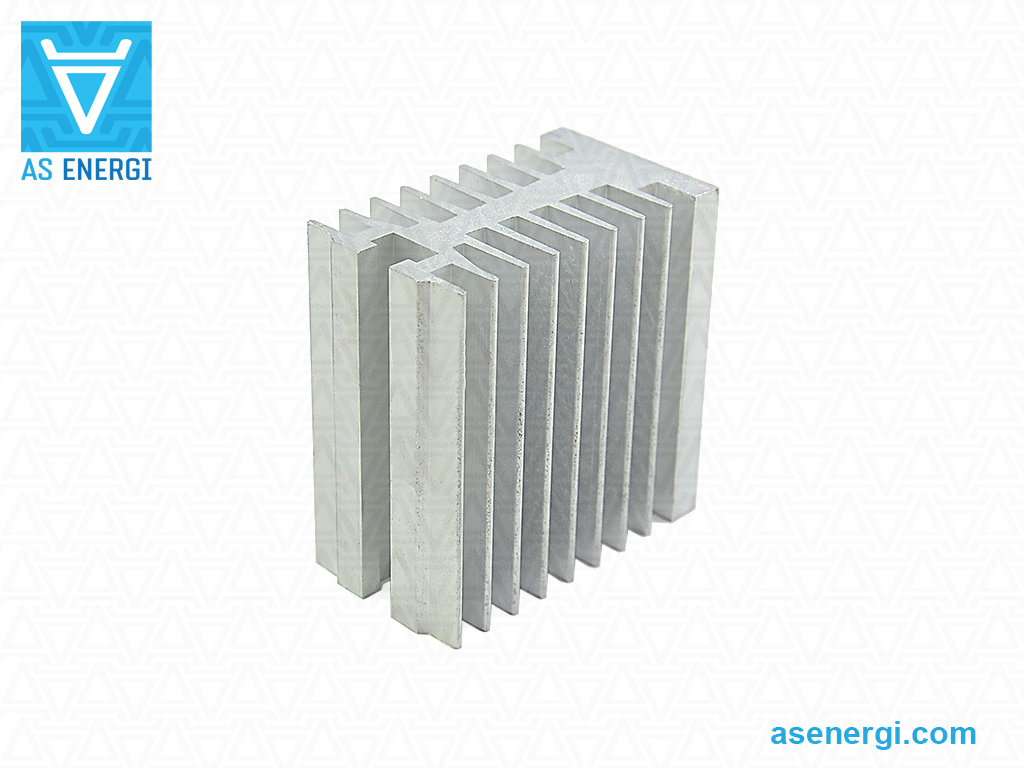

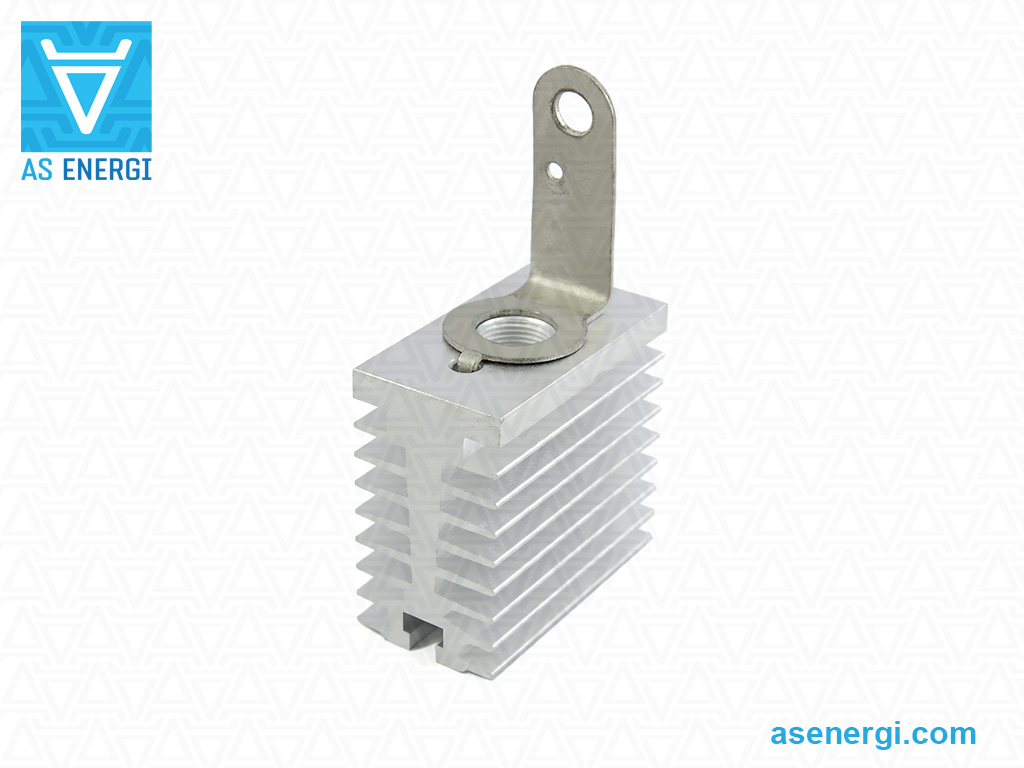

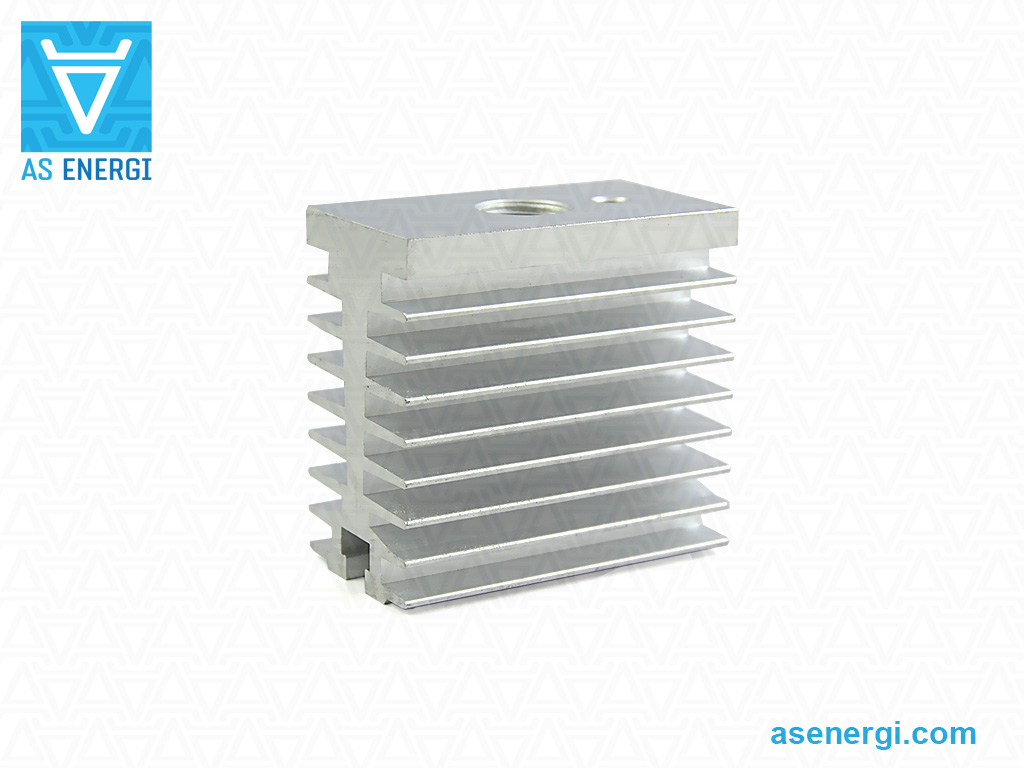

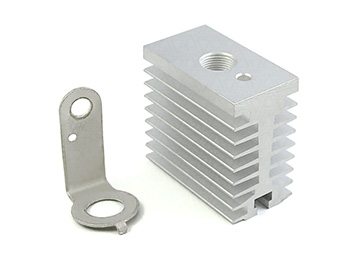

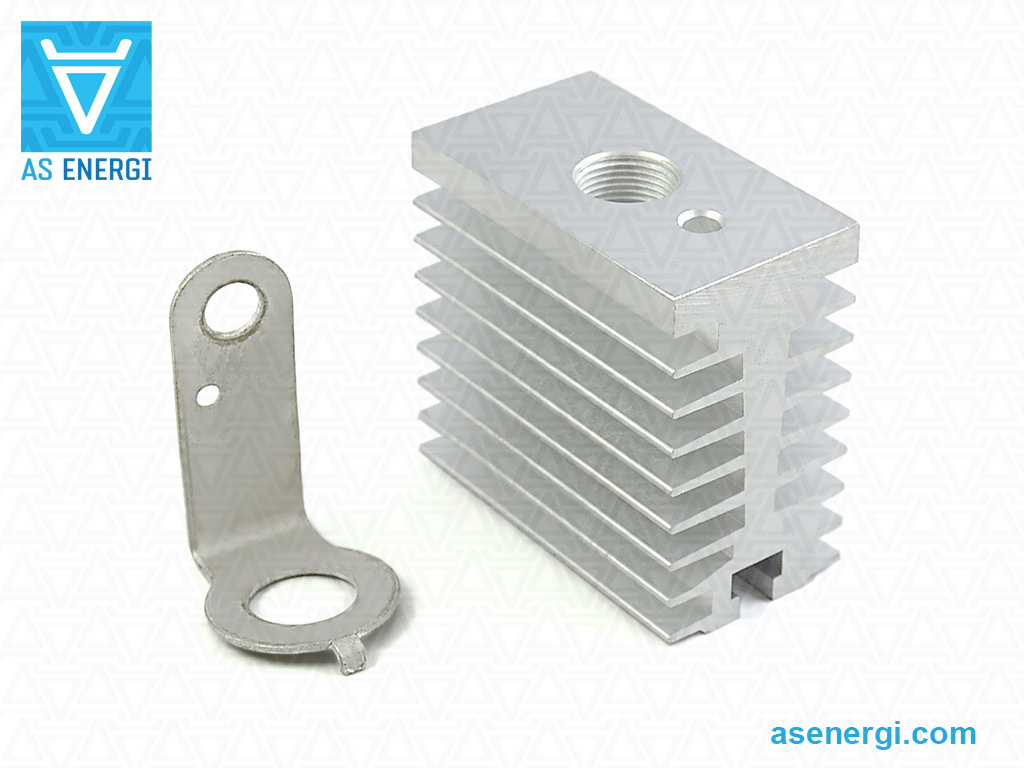

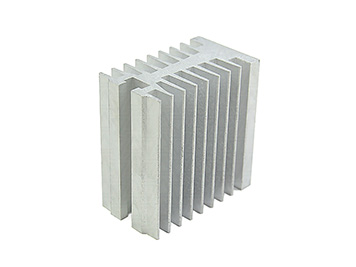

Foto von Luftkühlungskühlkörper O371 für Halbleiter mit Bolzen:
Hochleistungs-Halbleiter AS ENERGITM
Unser Unternehmen beschäftigt sich mit der Herstellung und dem Verkauf einer breiten Palette von Leistungshalbleitern (Leistungsthyristoren, Module, Gleichrichterdioden, Avalanche-, Rotor- und Schweißdioden, Triacs usw.) mit Strömen bis zu 15000A und Spannungen bis zu 9000V, sowie Luft- und Wasserkühlkörper dazu.
Sie können Halbleiterbauelemente in beliebigen Mengen kaufen, und wenn Sie große Mengen bestellen, wird der Preis niedriger sein. Wir haben das Vertrauen der Kunden gewonnen und liefern Produkte in die ganze Welt.
Bei Fragen zum Erwerb von SCR-Thyristoren, Dioden, Modulen senden Sie eine E-Mail-Anfrage an:
Und wir unterbreiten Ihnen ein kommerzielles Angebot für die Lieferung.
Bei großen Stückzahlen erstellen wir einen individuellen Preis!!!
Wir sind offen für die Herstellung von Produkten in unseren Produktionsstätten nach Ihren Wünschen und technischen Aufgabenstellungen.

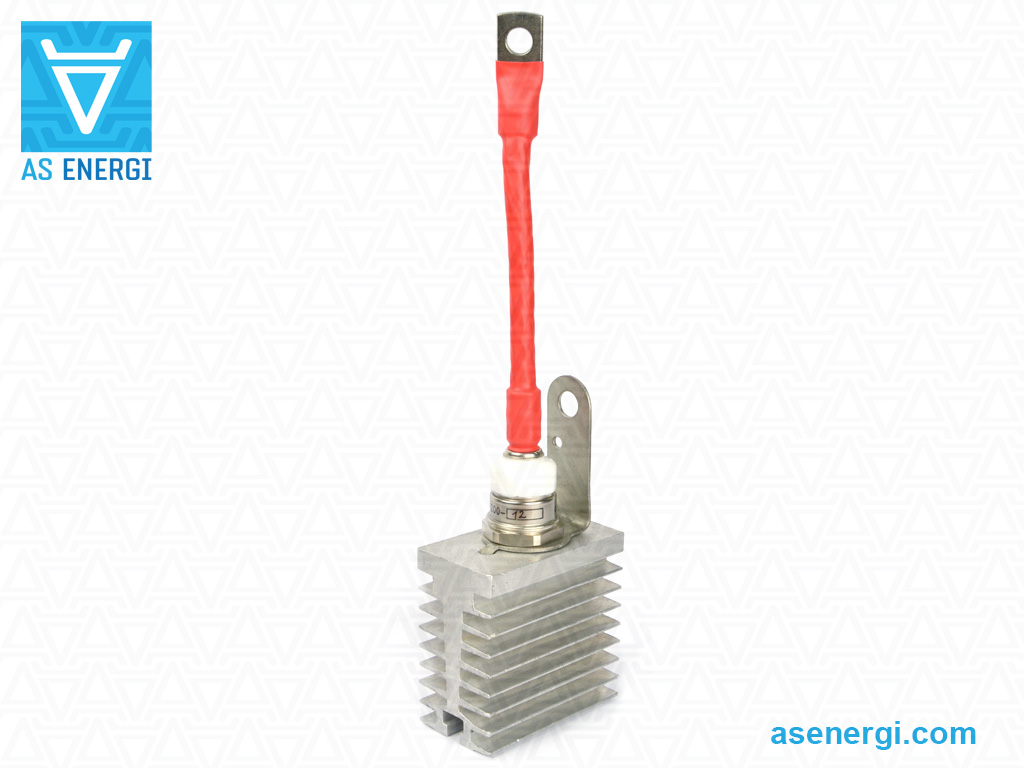

Empfehlungen für den Zusammenbau eines Bolzen-Thyristors mit einem Luftkühlkörper:
Die Zuverlässigkeit der Wärmeübertragung und des elektrischen Kontakts zwischen den Kontaktflächen des Thyristors und des Kühlers über den gesamten Temperaturbereich wird gewährleistet durch geeignetes Drehmoment.
Vor der Montage sollten Sie Folgendes durchführen Sichtkontrolle (1) Kontaktflächen auf mechanische Beschädigungen und wischen (2), mit Alkohol (Toluol, Benzin, Aceton) getränkt.
Zur Verbesserung der Parameter der Wärmeübertragung wird empfohlen zum Schmieren (3) eine dünne Schicht Silikon-Wärmeleitpaste vor der Montage (dies ist eine Empfehlung und keine Voraussetzung für den Einbau).
Nach dem Einbau müssen die Befestigungselemente (Muttern und Unterlegscheiben) zusätzlich gegen Korrosion gesichert werden.
Tipps und Empfehlungen für Leistungsthyristoren:
Die Leistungsthyristoren sollten nicht über einen längeren Zeitraum an ihrem Nennwert betrieben werden Grenzlast für alle Parameter. In diesem Fall wird der Sicherheitsfaktor durch den geforderten Grad der Zuverlässigkeit des Geräts bestimmt.
Ersetzen eines ausgefallenen Leistungsthyristors durch einen Thyristor, der den Parametern des zu ersetzenden Thyristors entspricht.
Bei Betrieb in einer Umgebung mit erhöhter Umgebungstemperatur muss eine Unterkühlung vorgesehen werden.
Es wird empfohlen, die Leistungsthyristoren und Kühler regelmäßig von Staub und Verunreinigungen zu befreien, um eine ordnungsgemäße Wärmeableitung zu gewährleisten..
Induktive Stromteiler (oft verdrillter Ringdraht) sollten verwendet werden, um die Ströme zwischen parallel geschalteten Leistungsthyristoren auszugleichen. Die gängigsten Anschlussmethoden sind geschlossener Stromkreis, gemeinsamer Spulenstromkreis oder Leistungsthyristor. Der Wirkungsgrad von Stromteilern wird in diesem Fall durch den Querschnitt des Magnetdrahtes bestimmt.
Die Vermeidung von Spannungsasymmetrien bei der Reihenschaltung von Leistungsthyristoren wird durch die Verwendung von parallel zu jedem Thyristor geschalteten Nebenschlusswiderständen erreicht. Der Spannungsausgleich unter transienten Bedingungen wird durch Parallelschaltung von Kondensatoren zu jedem Thyristor erreicht.
It is strictly forbidden to touch power thyristors under high voltage during operation.
