Pavlo GorkunLuftkühlung Kühlkörper O143 für Scheiben-SCR-Thyristor und Gleichrichterdiode
| Durchmesser der Kontaktfläche des Kühlkörpers | Ø42 mm | |
| Angewandtes Gerätegehäuse | сontact Oberfläche | Ø25 - Ø38 mm |
| Außendurchmesser | Ø42 - Ø60 mm | |
| Gilt für Geräte für Strom | 200A - 2000A | |
| Verlustleistung | 120 W | |
| Kühlkörper O143 | on request
+
–
|
|
| Abmessungen B×L×H | 185×150×125 mm | |
| Gewicht | 3.0 kg | |
Luftkühlung Kühlkörper O143-150 AS ENERGITM werden für die ein- und doppelseitige Kühlung von Leistungshalbleiterbauelementen in Scheibendesign, mit Gehäusetyp
Die Verlustleistung des Kühlers mit natürlicher Kühlung beträgt 120 W. Der Durchmesser der Kontaktfläche des Kühlkörpers beträgt Ø42 mm. Gehäuse des verwendeten Geräts: сKontaktfläche Ø25-Ø38 mm, Außendurchmesser Ø42-Ø60 mm.
Der Kühlkörper dient zur Kühlung von SCR-Thyristoren und Gleichrichterdioden für Ströme 200A - 2000A.
Die Kühlung durch den Luftstrom kann natürlich oder erzwungen sein, je nach der erzeugten Wärmemenge und den Betriebsbedingungen der Halbleiter.
Eigenschaften: korrosionsbeständige Aluminiumlegierung; niedriger Wärmewiderstand; einfache Installation mit einem Montageschlitz; kann entweder Standardmodelle können auch angepasst werden.
Die Kühlkörper werden aus Aluminium-Kühlerprofilen hergestellt und benötigen keine zusätzliche Schutzschicht, wenn sie unter verschiedenen klimatischen Bedingungen eingesetzt werden.
Die Montage von Halbleiterbauelementen (Leistungsdioden, Thyristoren) in Tabletten-(Scheiben-)Bauweise mit Kühlern erfolgt durch Spannbolzen und Traversen. Die Kontaktflächen des Kühlkörpers und des Leistungsbauelements müssen geringe Rauhigkeits- und Ebenheitsabweichungen aufweisen.
Für minimale elektrische Verluste und maximale Wärmeableitung der Geräte muss die in den Spezifikationen der Leistungsgeräte angegebene Montagekraft Fm eingehalten werden.
Vor der Montage sollten die Kontaktflächen des Kühlkörpers, des Stromkontakts und des Halbleiterbauelements mit einem in Alkohol (Toluol, Benzol, Aceton) getränkten Tuch abgewischt werden, und es wird empfohlen, sie mit einer dünnen Schicht silikonorganischer Wärmeübertragungspaste zu schmieren (dies ist eine Empfehlung und keine Voraussetzung für die Montage).
Strombereich von SCR-Scheiben-Thyristoren und Gleichrichterdioden, für die Luftkühlkörper (Kühler, Radiatoren) verwendet werden: 200A, 250A, 300A, 320A, 400A, 500A, 600A, 630A, 700A, 800A, 1000A, 1200A, 1250A, 1300A, 1400A, 1500A, 1600A, 1700A, 1800A, 1900A, 2000A.
Spezifikationen und Parameter, Abmessungen, Skizzen und Zeichnungen von luftgekühlten Kühlkörpern (Radiatoren) sind unten aufgeführt.
Unser Unternehmen bietet eine Qualitätsgarantie für Luftkühlkörper von 2 Jahren ab dem Kaufdatum. Bei der Lieferung von Kühlkörpern, wenn nötig, bieten wir technischen Pass.
Der Endpreis für Luftkühlkörper hängt von der Menge, den Lieferbedingungen, dem Hersteller, dem Herkunftsland und der Zahlungsart ab.
Luftkühlung Kühlkörper O143 Spezifikationen:
| Spezifikationen des Kühlkörpers | O143 (O143-150) |
| Durchmesser der Kontaktfläche des Kühlkörpers | Ø42 mm |
| Angewandtes Gerätegehäuse (сontact surface) | Ø25 - Ø38 mm |
| Angewandtes Gerätegehäuse (Außendurchmesser) | Ø42 - Ø60 mm |
| Verlustleistung mit natürlicher Kühlung (PF) | 120 W |
| Thermischer Widerstand Rth(h-a) (natürliche Kühlung) | 0.500 °C/W |
| Thermischer Widerstand Rth(h-a) (forcierte Kühlung, Luftstrom Vcfh=6 m/s) | 0.125 °C/W |
| Strömungswiderstand ΔPh | 30 Pa |
| Montagekraft Fm, max | 15 ± 1.5 kN |
| Kühlende Oberfläche | 3656.9 cm2 |
| Gewicht | 3.0 kg |
| Gliederung, Abmessungen B×L×H | 185×150×125 mm |
| Gilt für Geräte für Strom | 200A - 2000A |
| Art des Anwendungspakets | PD32, PD42, PD43, PD44, PT31, PT32, PT41, PT42, PT43, D.B1, D.B2, D.C2, T.B2, T.B3, T.C1, T.C2, T.C3 |
| Anwendung Diode, Thyristor Typ | D133, D233, D143, D243, T133, T233, T333, T433, T933, TF133, TF233, TF333, TF433, TF833, TF933, TFI133, TFI233, TFI333, TFI433, TFI533, TFI833, TFI933, T143, T243, T343, T443, T643, T743, TF143, TF243, TF343, TF943, TFI143, TFI243, TFI343, TFI443, TFI543, TFI643 |

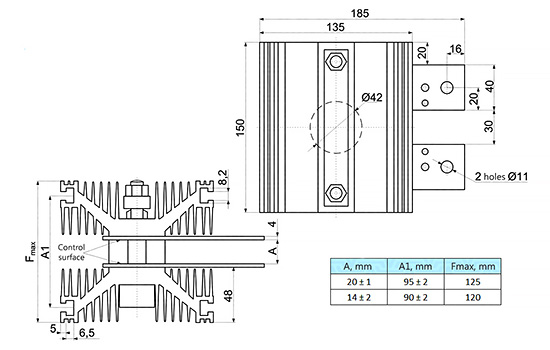

Gesamt- und Einbaumaße des Kühlkörpers O143:
Leitfaden zur Nummerierung der Serien (Typen) für Luftkühlung Kühlkörper O143:
| O | 1 | 4 | 3 | – | 150 |
| O | – | Produktgruppe: Kühlkörper für Halbleiter. |
| 1 | – | Seriennummer der Änderung der Kühlkörperkonstruktion. |
| 4 | – | Serienkodierung nach Kontaktflächendurchmesser bei Scheibenkühlkörpern. |
| 3 | – | Seriennummer der Änderung der Kühlkörperausführung für Geräte: 1 - Scheibenausführung mit beidseitiger Kühlung. |
| 150 | – | Länge des Kühlkörpers, mm. |

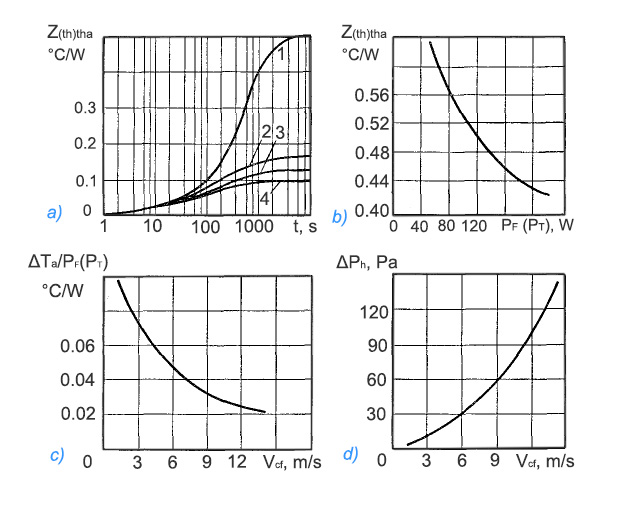

Diagramme der thermischen Parameter des Kühlers O143:
a) — vorübergehender Wärmewiderstand Kontaktfläche des Kühlers - Kühlumgebung (1-0 m/s (120W); 2-3 m/s; 3-6 m/s; 4-12 m/s) |

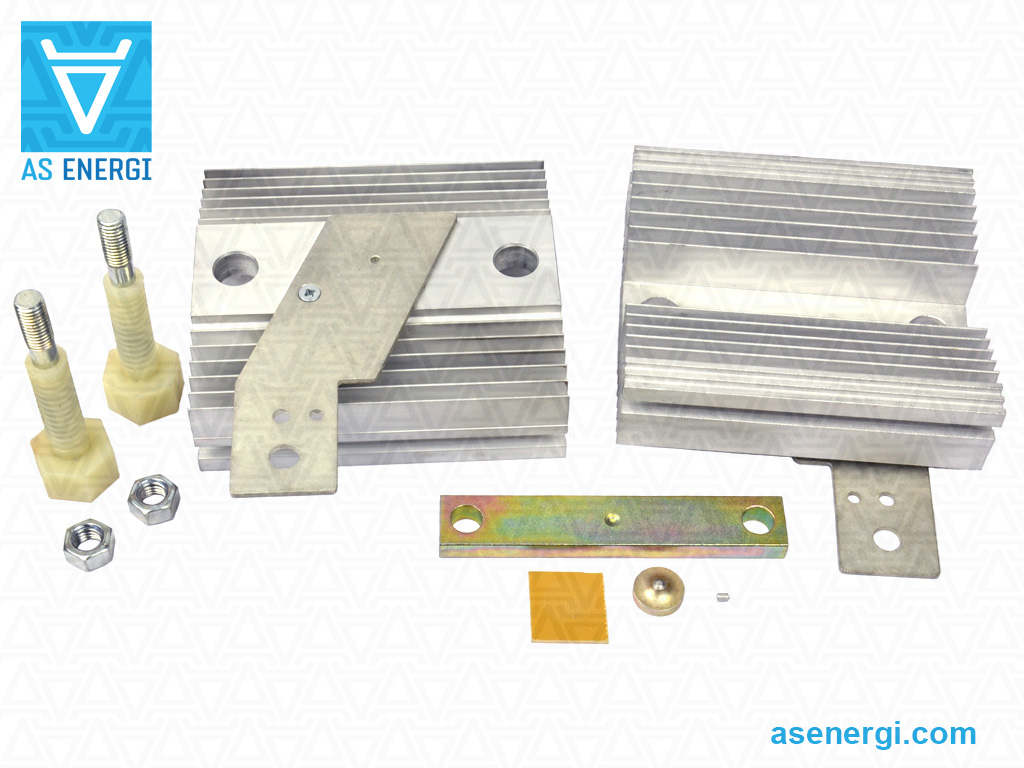

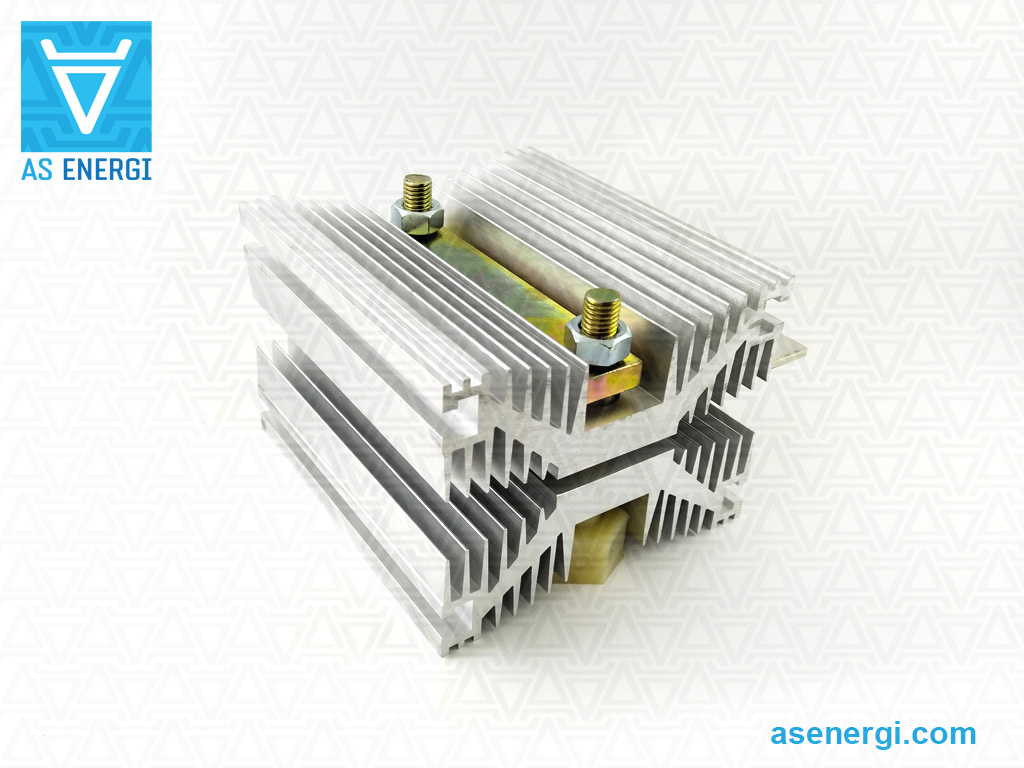

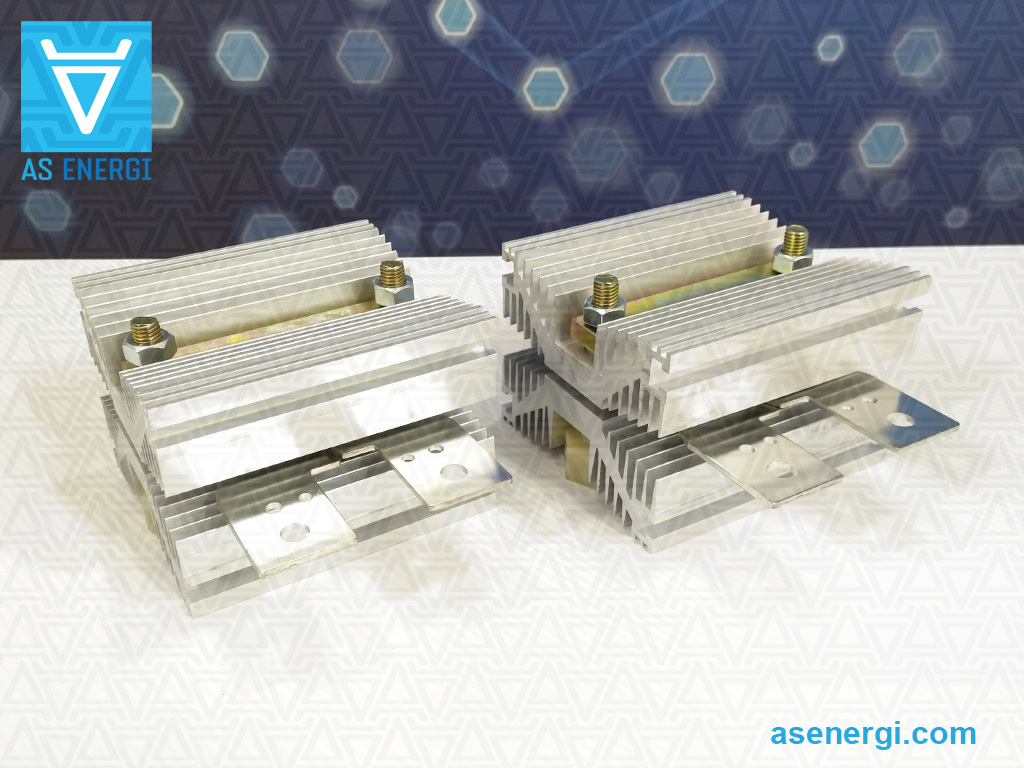

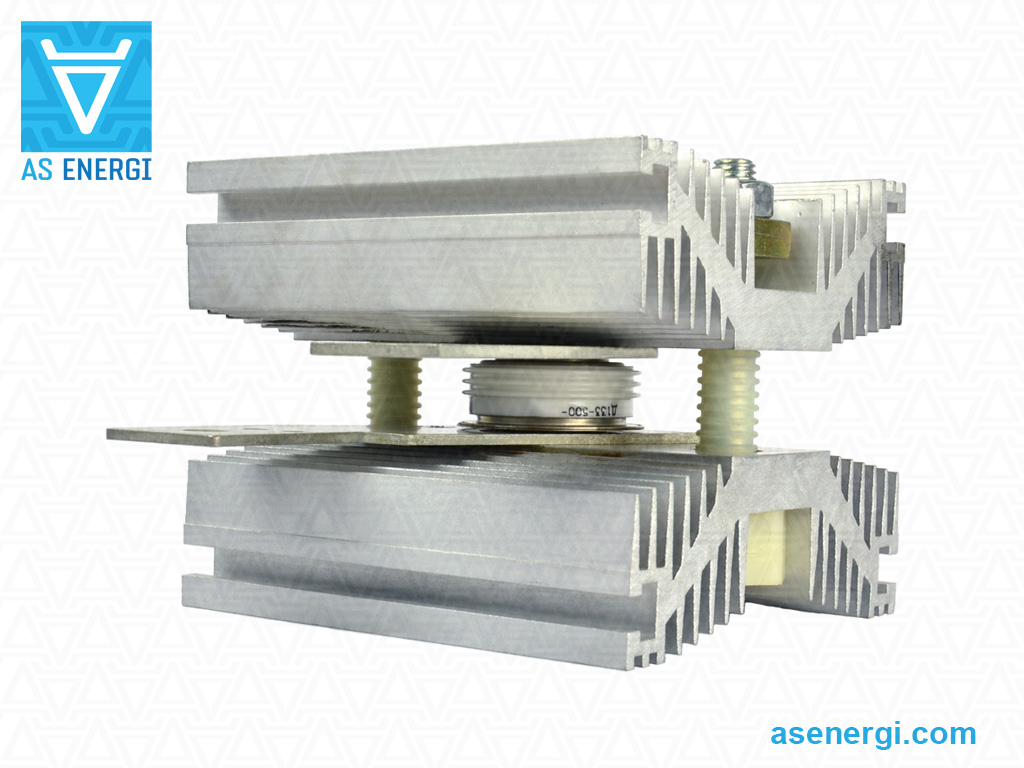

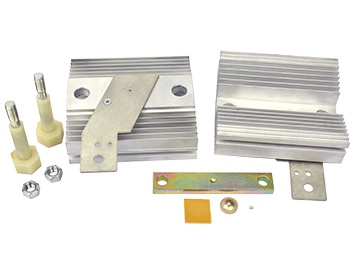

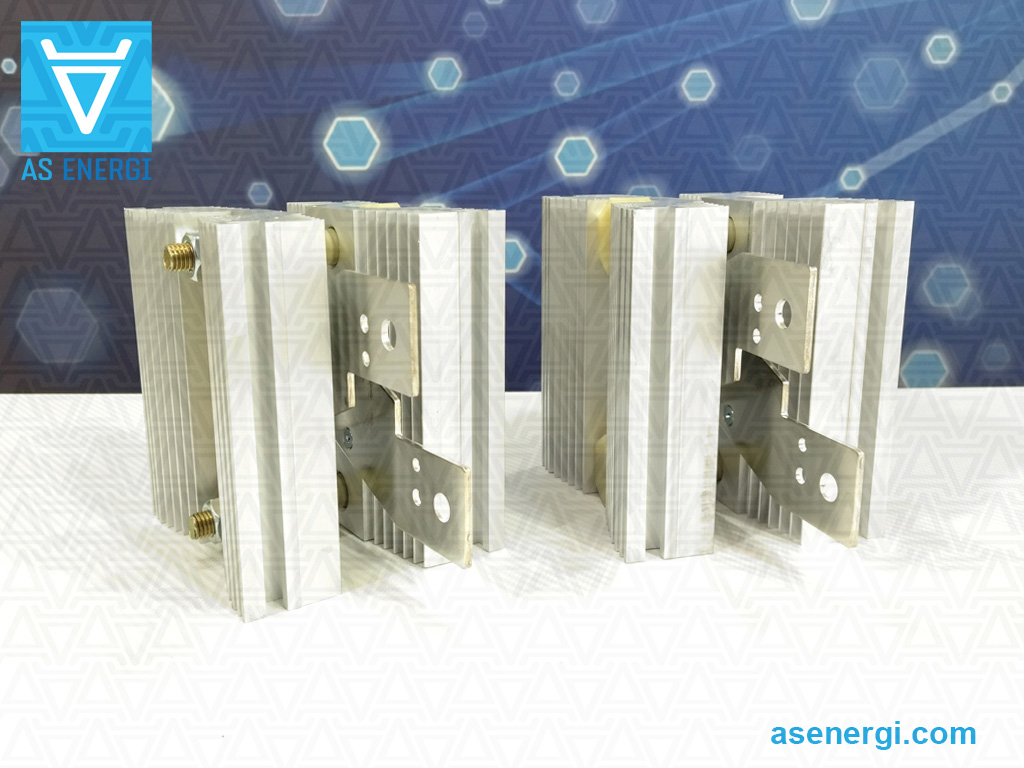

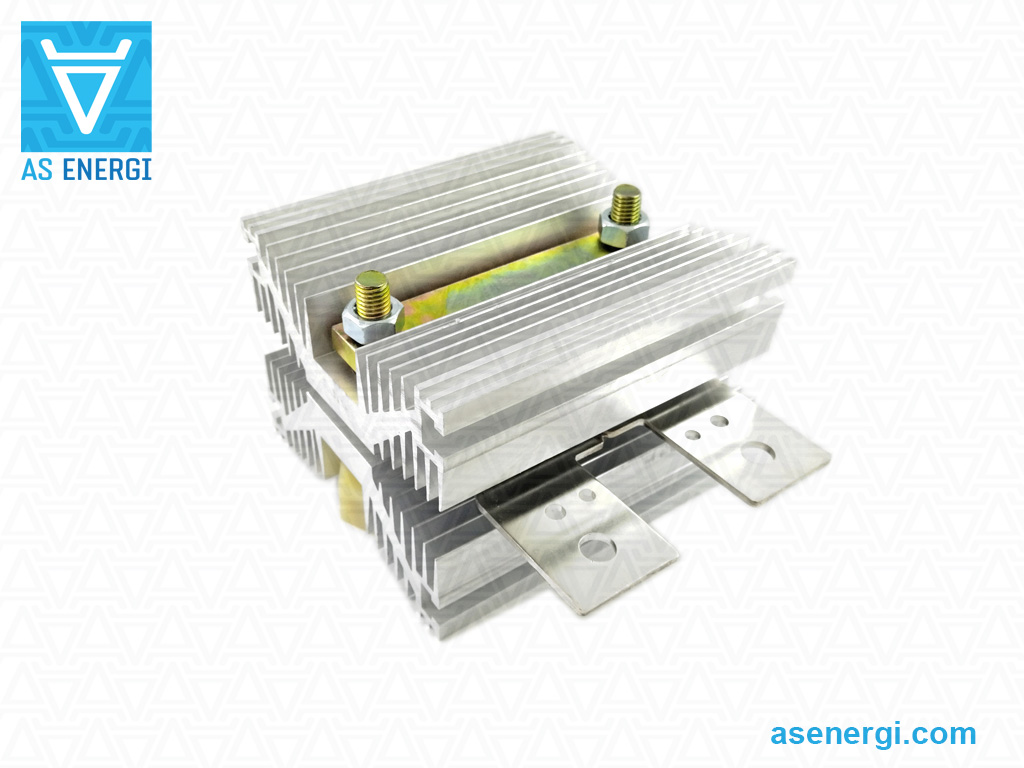

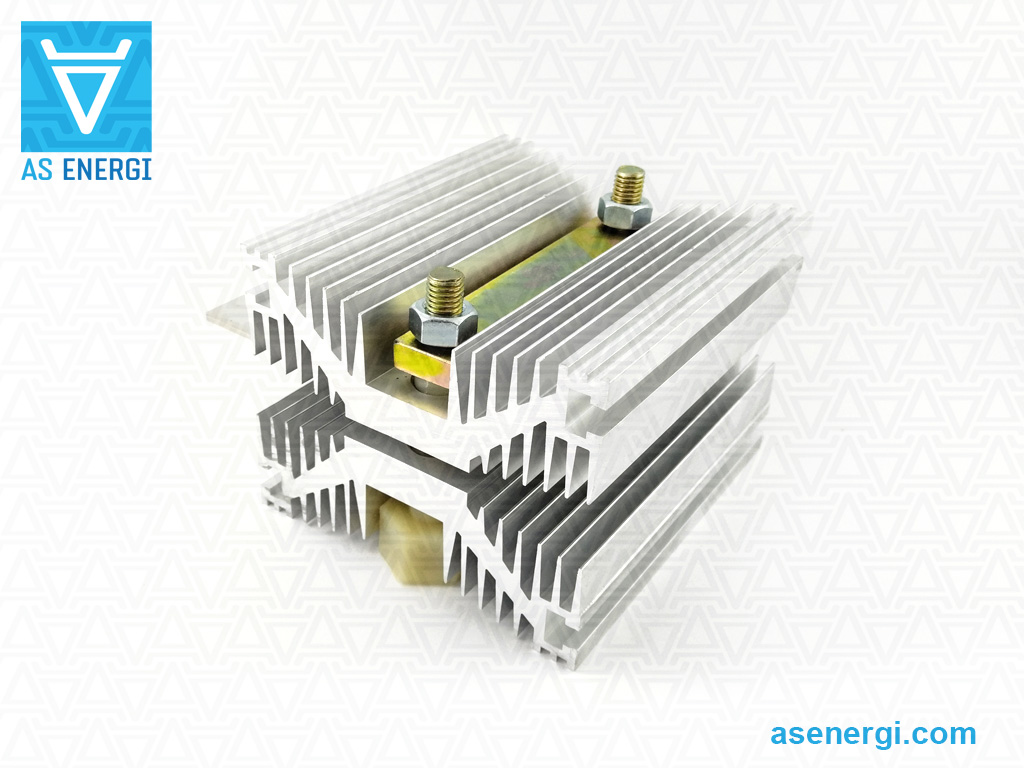

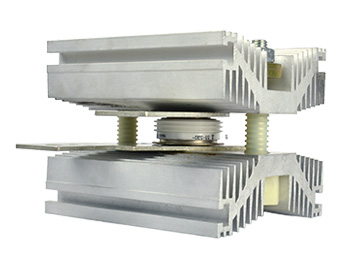

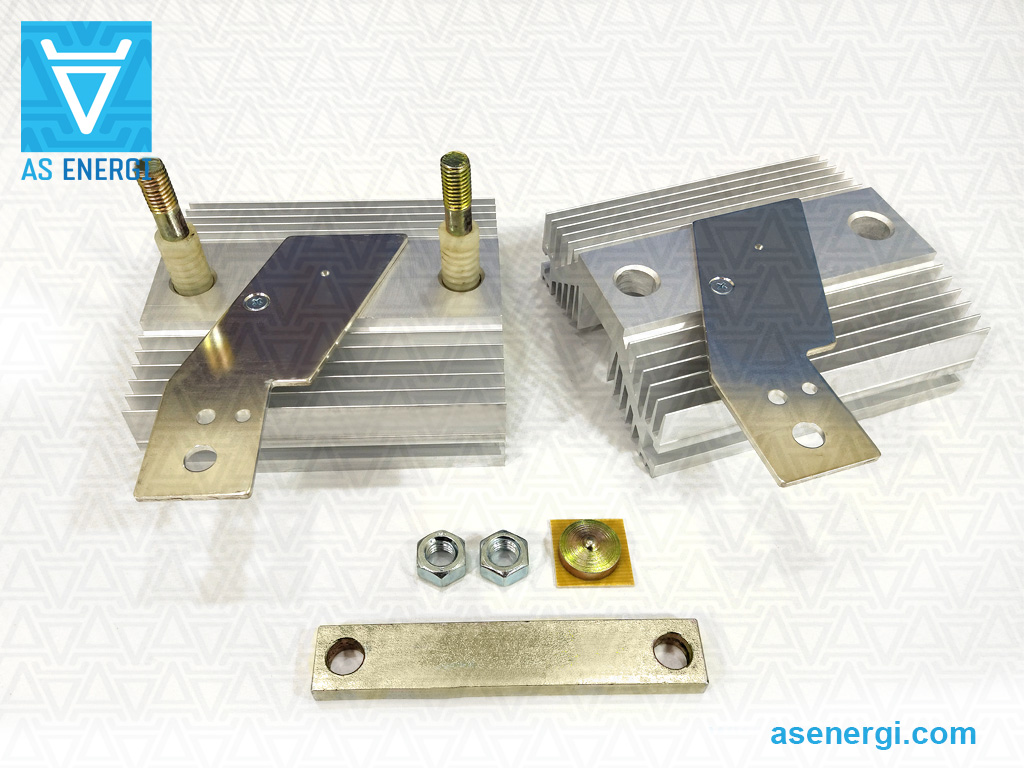

Foto von Luftkühlungskühlkörpern O143 für scheibenförmige Halbleiter:
Hochleistungs-Halbleiter AS ENERGITM
Unser Unternehmen beschäftigt sich mit der Herstellung und dem Verkauf einer breiten Palette von Leistungshalbleitern (Leistungsthyristoren, Module, Gleichrichterdioden, Avalanche-, Rotor- und Schweißdioden, Triacs usw.) mit Strömen bis zu 15000A und Spannungen bis zu 9000V, sowie Luft- und Wasserkühlkörper dazu.
Sie können Halbleiterbauelemente in beliebigen Mengen kaufen, und wenn Sie große Mengen bestellen, wird der Preis niedriger sein. Wir haben das Vertrauen der Kunden gewonnen und liefern Produkte in die ganze Welt.
Bei Fragen zum Erwerb von SCR-Thyristoren, Dioden, Modulen senden Sie eine E-Mail-Anfrage an:
Und wir unterbreiten Ihnen ein kommerzielles Angebot für die Lieferung.
Bei großen Stückzahlen erstellen wir einen individuellen Preis!!!
Wir sind offen für die Herstellung von Produkten in unseren Produktionsstätten nach Ihren Wünschen und technischen Aufgabenstellungen.
Empfehlungen für den Zusammenbau eines Scheibenthyristors mit einem Luftkühlkörper:
Die Zuverlässigkeit der Wärmeübertragung und des elektrischen Kontakts zwischen den Kontaktflächen des Thyristors und des Kühlers über den gesamten Temperaturbereich wird gewährleistet durch Montagedrehmoment (Spannkraft).
Vor der Montage sollten Sie Folgendes durchführen Sichtkontrolle (1) Kontaktflächen auf mechanische Beschädigungen und wischen (2), mit Alkohol (Toluol, Benzin, Aceton) getränkt.
Nach der Kontrolle, die aktuellen Kontakte fixieren (führt), einen Stift einbauen um die Ausrichtung der Struktur zu fixieren.
Zur Verbesserung der Parameter der Wärmeübertragung wird empfohlen zum Schmieren (3) eine dünne Schicht Silikon-Wärmeleitpaste vor der Montage (dies ist eine Empfehlung und keine Voraussetzung für den Einbau).
Einbau des Thyristors (3), der zweite Teil des Kühlers, der Glasfaserisolator und die Anlaufscheibe.
Zum Einfädeln der Traverse (4) und die Muttern gleichmäßig anziehen. Vergewissern Sie sich keine Fehlausrichtung und Ebenheit der Kontaktflächen.
Wenn die Teile ausreichend eingespannt, aber beweglich sind, empfehlen wir, den Kühler auf eine ebene Fläche zu stellen und Überprüfung der Toleranz für Parallelität der gesamten angrenzenden Ebene der Flächen (5).
Jede Mutter festklemmen der Reihe nach (etwa eine Vierteldrehung) zur Haltestelle (6). Die Höhe der Durchbiegung der Traverse bestimmt, ob die erreichte Spannkraft der erforderlichen entspricht.
Nach dem Einbau müssen die Befestigungselemente (Muttern und Unterlegscheiben) zusätzlich gesichert werden gegen Korrosion.
Tipps und Empfehlungen für Leistungsthyristoren:
Die Leistungsthyristoren sollten nicht über einen längeren Zeitraum an ihrem Nennwert betrieben werden Grenzlast für alle Parameter. In diesem Fall wird der Sicherheitsfaktor durch den geforderten Grad der Zuverlässigkeit des Geräts bestimmt.
Ersetzen eines ausgefallenen Leistungsthyristors durch einen Thyristor, der den Parametern des zu ersetzenden Thyristors entspricht.
Bei Betrieb in einer Umgebung mit erhöhter Umgebungstemperatur muss eine Unterkühlung vorgesehen werden.
Es wird empfohlen, die Leistungsthyristoren und Kühler regelmäßig von Staub und Verunreinigungen zu befreien, um eine ordnungsgemäße Wärmeableitung zu gewährleisten.
Induktive Stromteiler (oft verdrillter Ringdraht) sollten verwendet werden, um die Ströme zwischen parallel geschalteten Leistungsthyristoren auszugleichen. Die gängigsten Anschlussmethoden sind geschlossener Stromkreis, gemeinsamer Spulenstromkreis oder Leistungsthyristor. Der Wirkungsgrad von Stromteilern wird in diesem Fall durch den Querschnitt des Magnetdrahtes bestimmt.
Die Vermeidung von Spannungsasymmetrien bei der Reihenschaltung von Leistungsthyristoren wird durch die Verwendung von parallel zu jedem Thyristor geschalteten Nebenschlusswiderständen erreicht. Der Spannungsausgleich unter transienten Bedingungen wird durch Parallelschaltung von Kondensatoren zu jedem Thyristor erreicht.
Es ist strengstens untersagt, unter Hochspannung stehende Leistungsthyristoren während des Betriebs zu berühren.
