AS ENERGIStandard Rückgewinnungs diode VS-240UR100D, Bolzenausführung, Vishay-Ersatz
_f.jpg "Standard-Rückgewinnungsdioden Bolzen Typ")
_m.jpg "Standard-Rückgewinnungsdioden Bolzen Typ")
| Vishay Teilenummer | VS-240UR100D |
| Durchschnittlicher Durchlassstrom, IF(AV)M (TC) | 320A (100ºC) |
| Spannung, VRRM | 1000 V |
| Bolzengewinde | 3/4"-16UNF-2A |
| Datenblatt |  |
| Ersatz AS ENERGITM | ASDS240UR100D |
| Zum Warenkorb hinzufügen | on request
+
–
|
Gleichrichter-Diode ASDS240UR100D AS ENERGITM ist ein Ersatz, ein analoges, alternatives und gleichwertiges Halbleiterbauelement für normale Freilaufdioden VS-240UR100D Vishay Semiconductors.
Durchschnittlicher Durchlassstrom IFAV – 320 ampere, wiederholte Spitzensperrspannung VRRM – 1000V. "Luftgekühlte Kühlkörper Serie O für Bolzengeräte" für die Diodenkühlung sind ebenfalls auf Bestellung erhältlich.
Luft- und Wasserkühlkörper werden zur Kühlung der Dioden verwendet. Um einen zuverlässigen thermischen und elektrischen Kontakt mit dem Kühlkörper zu gewährleisten, ist ein Anzugsdrehmoment Md muss bei der Montage beachtet werden. Zur besseren Wärmeableitung der Diode bei der Montage wird Wärmeleitpaste verwendet (dies ist eine Empfehlung und keine Voraussetzung für den Einbau).
Eigenschaften von Standard-Rückgewinnungsdioden: optimiert für Netzfrequenz; niedrige Durchlassverluste; hohe Sperrspannung und hohe Strombelastbarkeit; Presspack-Standardkeramikgehäuse; entwickelt für industrielle Hochleistungsanwendungen und Stromübertragung. Ihre Hauptanwendungen sind Gleichrichter für große Wechselstromantriebe, Aluminiumschmelzen und andere Metallraffinerien sowie die Versorgung von Gleisanlagen.
Gleichrichter Dioden AS ENERGITM haben folgende Eigenschaften: Gehäuse nach Industriestandard, geringe statische und dynamische Verluste, hohe Werte für VRRM/VRSM, umfangreiche Erfahrung mit dem Einsatz der Geräte in verschiedenen Branchen, Spannungsbereich von 100 bis 9000 V und Stromstärken von 10 bis 15000 A, hohe Temperatur- und Stromwechselbeständigkeit.
Die technischen Daten und Parameter des VS-240UR100D und des Ersatzgerätes ASDS240UR100D, das Datenblatt (PDF), die Umrisszeichnung und die Abmessungen sind unten aufgeführt.
Unser Unternehmen bietet eine Qualitätsgarantie für Dioden von 2 Jahren ab dem Kaufdatum. Bei der Lieferung von Dioden stellen wir bei Bedarf einen technischen Pass und eine Konformitätsbescheinigung zur Verfügung.
Der Endpreis für Standard-Rückgewinnungsdioden in Bolzenausführung hängt von der Spannungsklasse, der Menge, den Lieferbedingungen, dem Hersteller, dem Herkunftsland und der Zahlungsart ab.
Allgemeine Spezifikationen der Standard-Erholungsdiode (Bolzen Typ) Vishay und Ersatz:
| Spezifikationen der Diode | VS-240UR100D | |
| Maximal zulässiger durchschnittlicher Durchlassstrom (Gehäusetemperatur) | IF(AV)M (TC) | 320 A (100ºC) |
| Max. wiederholte Spitzensperrspannung in Sperrrichtung | VRRM | 1000 V |
| Spitzenwert des Durchlassstroms bei Überspannung | IFSM | 4500 A |
| Sicherheitsfaktor | I2t | 101 kA2·s |
| Schwellwertspannung | VF(T0) | 0.83 V |
| Vorwärtsneigung Widerstand | rT | 0.6 mΩ |
| Temperatur des p-n-Übergangs | Tvj max | 180 ºC |
| Wärmedurchgangswiderstand, Übergang zum Gehäuse | Rth(j-c) | 0.015 K/kW |
| Montagedrehmoment, ungeschmierte Gewinde | Md± 10 % | 37 Nm |
| Gewicht | W | 250 g |
| Paket (Gehäuse) | typ | DO-9 (DO-205AB) |
| Bolzengewinde | Ød | 3/4"-16UNF-2A |
| Ersatz AS ENERGITM | typ | ASDS240UR100D |
| Datenblatt | |
|
Leitfaden zur Nummerierung der Serien (Typen) für Standard-Rückgewinnungsdioden:
| AS | DS | 24 | 0 | U | R | 100 | D |
| AS | – |  AS ENERGITM |
| DS | – | Produktgruppe: Dioden bolzen. |
| 24 | – | Wesentliche Teile Nummer. |
| 0 | – | Standard-Rückholvorrichtung. |
| U | – | Stud mit normaler Polarität. |
| R | – | Keine = normale Polarität des Bolzens (Kathode zum Bolzen) R = umgekehrte Polarität des Bolzens (Anode zum Bolzen). |
| 100 | – | Spannungs code x 10 = VRRM. |
| D | – | Diffuse Diode. |

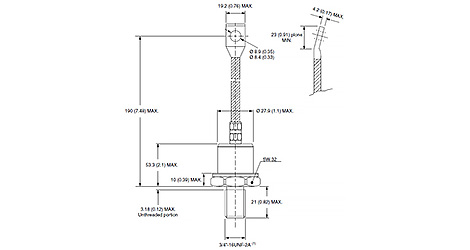

Polarität (Anode, Kathode) und Abmessungen von Bolzendioden:
|
|
Hochleistungs-Halbleiter AS ENERGITM
Unsere Firma beschäftigt sich mit der Herstellung und dem Verkauf einer breiten Palette von Leistungshalbleitern (Leistungsthyristoren, Module, Gleichrichterdioden, Rotor- und Schweißdioden, Triacs usw.) mit Strömen bis zu 15000A und Spannungen bis zu 9000V, sowie Luft- und Wasserkühlkörpern dazu. Sie können Halbleiter in beliebigen Mengen kaufen, und wenn Sie große Mengen bestellen, wird der Preis niedriger sein.
Wir haben das Vertrauen unserer Kunden gewonnen und liefern unsere Produkte in die ganze Welt.
Bei Fragen zum Erwerb von SCR-Thyristoren, Dioden, Modulen senden Sie eine E-Mail-Anfrage an:
Und wir unterbreiten Ihnen ein kommerzielles Angebot für die Lieferung.
Bei großen Stückzahlen erstellen wir einen individuellen Preis!!!
Wir sind offen für die Herstellung von Produkten in unseren Produktionsstätten nach Ihren Wünschen und technischen Aufgabenstellungen.
