MDS75-10 – Dreiphasen-Diodenbrückengleichrichter 75A 1000V

Ausgangsgleichstrom, I_D	75 A
Mittlerer Durchlassstrom, I_FAV	25 A
Spannung, V_RRM	1000 V
MDS75-10	on request + –
Abmessungen L×B×H	80x40x34 mm
Gewicht	210 g
Datenblatt

Dreiphasen-Diodenbrückengleichrichter MDS75-10AS ENERGI^TM ist eine Brückengleichrichterschaltung aus sechs Dioden, die beim Umwandeln von Wechselstrom verwendet wird. Ausgangsgleichstrom I_D – 75 ampere, wiederkehrende Spitzensperrspannung V_RRM – 1000V.

Die Polarität der Anschlüsse ist auf dem Gehäuse oder direkt an den Kontakten selbst angegeben:

Eingang gekennzeichnet mit dem Wellensymbol "~" – an diese Kontakte wird Wechselstrom angelegt;
Gleichstrom-Ausgang gekennzeichnet mit den Zeichen "+" und "–" – es entsteht ein pulsierender Gleichstrom.

Zur Glättung des resultierenden pulsierenden Stroms wird ein Filter verwendet, häufig ein Kondensator mit hoher Kapazität. Die Kühlung der MDS-Gleichrichterbrücken erfolgt durch das wärmeabführende Design des kühlrippenartigen Gehäuses oder durch zusätzliche Montage des Produkts auf einem Kühlkörper (Kühler). Die Produktkennzeichnung und das Anschluss- bzw. Schaltbild der Diodenverbindung sind ebenfalls auf dem Gehäuse angegeben.

Merkmale der Dreiphasen-Diodenbrücken MDS75-10: geringe Durchlassverluste im Leitungszustand; hohe Sperrspannungen und hohe Strombelastbarkeit; einfache Montage am Chassis; hoher Stoßstrom. Ihre Hauptanwendungen sind: Gleichrichter für Stromversorgungen; Eingangsgleichrichter für Frequenzumrichter; Gleichrichter für Erreger von Gleichstrommotoren; Batterielade-Gleichrichter.

Dreiphasen-Diodenbrücken AS ENERGI^TM haben folgende Merkmale: industriegerechtes Gehäuse; geringe statische und dynamische Verluste, hohe Werte von V_RRM/V_RSM, umfangreiche Erfahrung beim Einsatz der Geräte in verschiedenen Branchen.

Die technischen Spezifikationen und Parameter von MDS75-10, Datenblatt PDF, Umrisszeichnung und Abmessungen sind weiter unten aufgeführt.

Unser Unternehmen gewährt eine Qualitätsgarantie für Diodenbrücken von 2 Jahren ab Kaufdatum. Beim Lieferumfang der Diodenbrücken stellen wir bei Bedarf technischen Pass und Konformitätszertifikat zur Verfügung.

The final price for three phase diode bridges depends on the voltage class, quantity, delivery terms, manufacturer, country of origin and form of payment.

Allgemeine Spezifikationen des Dreiphasen-Diodenbrückengleichrichters MDS75-10:

Spezifikationen der Diodenbrücke		MDS75-10
Ausgangsgleichstrom	I_D	75 A
Max. wiederkehrende Spitzensperrspannung	V_RRM	1000 V
Maximal zulässiger mittlerer Durchlassstrom	I_FAV	25 A
Spitzen-Durchlassstrom (Stoß)	I_FSM	1.00 kA
RMS-Durchlassstrom	I_FRMS	47 A
Max. wiederkehrender Spitzensperrstrom	I_RRM	8 mA
Spitzen-Durchlassspannung	V_FM	1.47 V
Spitzen-Durchlassstrom	I_FM	75 A
RMS-Isolationsspannung	V_ISOL	2500 V
Thermischer Widerstand, Sperrschicht zu Gehäuse	R_th(j-c)	0.32 ºC/W
Temperatur der p-n-Sperrschicht	T_{vj max}	150 ºC
Gewicht	W	210 g
Typ (Schaltbild)	-	six diodes
Abmessungen	L×B×H	80x40x34 mm
Datenblatt	PDF

Teilenummernleitfaden für Dreiphasen-Diodenbrückengleichrichter:

MDS

–

MDS	–	Produktgruppe: Dreiphasen-Diodenbrückengleichrichter AS ENERGI^TM.
75	–	Ausgangsgleichstrom.
10	–	Spannungsklasse V_RRM x 100.

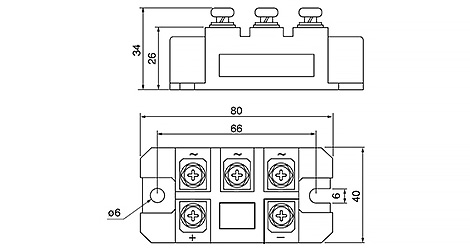

Abmessungen der Diodenbrücke MDS75-10:

Abmessungen 80x40x34
